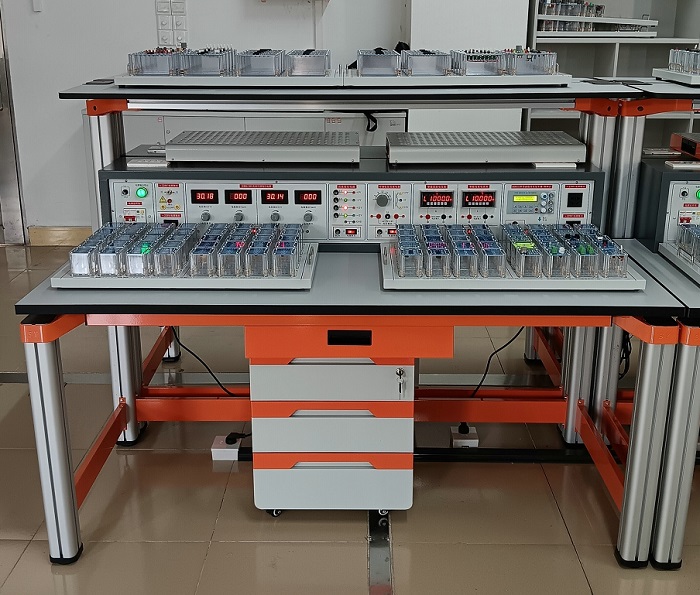

MYDZ-1A电子技术创新实训考核装置

电子技术创新实训考核装置-适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、技术指标：
1、工作电源：三相五线 AC 3800V±10% 50Hz
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：1500×700×1100㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块1多个，具有广阔的延伸空间，可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高。
6、电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。
1）实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。
四、实训项目：

一、模拟电子技术综合应用、创新实训项目： 1、常用二极管的性能测试及应用 2、双极晶体管及场效管输出特性的测定 3、单管放大电路的研究 4、两极放大电路及负反馈放大电路的研究 5、助听器电路的调试（电子产品线路）（综合应用） 6、恒流充电电路（场效应管的应用）（电子产品线路）（综合应用） 7、三极管放大电路故障排除 8、整流、滤波及稳压电路的研究 9、直流稳压正、负电源电路的研究 10、典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用） 11、OTL功率放大电路的故障排除 12、LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用） 13、运算放大器基本运算电路 14、对由运放器组成的积分运算电路、微分运算电路 15、对由运放器组成的电压比较器传输特性的研究 16、气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用） 17、方波、三角波和锯齿波发生器电路的研究与测试 18、三角波、方波及正弦波发生器的制作竞赛 19、RC（文式桥式）正弦波振荡器和制作与调试 20、电容三点式LC正弦波发生器 21、有源滤波电路研究 22、直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用） 23、恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
二、数字电子技术综合应用、创新实训项目：
1、基本逻辑门电路功能测试 2、优先编码器功能测试 3、二进制译码器和数据选择器功能测试 4、全加器和超前进位全加器功能测试 5、数值比较器功能测试 6、七段码锁存/译码/驱动器功能测试 7、各类触发器功能测试 8、双向移位寄存器功能测试	9、二一五一十进制计数器功能测试 10、二位十进制计数/译码/驱动/显示电路 11、可逆十进制计数电路功能测试 12、N进制计数电路功能测试 13、555定时器基本应用电路 14、微分型单稳态触发器 15、集成单稳态触发器及其应用 16、集成施密特触发器及其应用
三、电力电子技术及应用、创新实训项目
1、晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目） 2、单结晶体管触发电路 3、晶闸管单相半控桥式整流电路（电阻负载）的调试与分析 4、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究 5、IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目） 6、双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目） 7、功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
