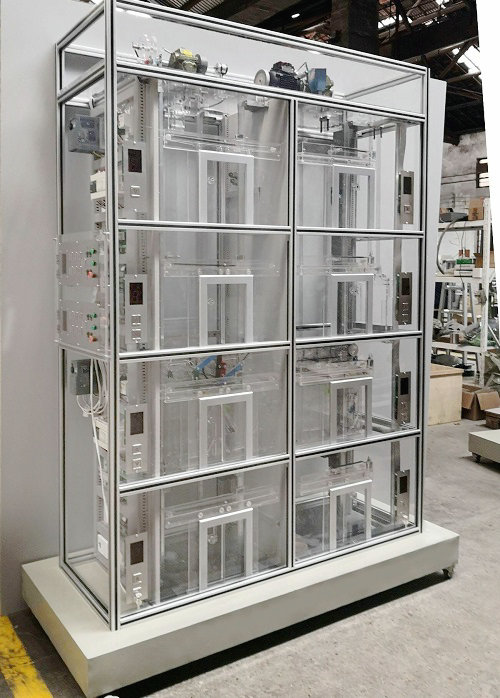

MY-515DT客货两用透明仿真教学电梯(消防与考核型)

客货两用透明仿真教学电梯-(消防与考核型)是为了配合大中专院校、技校、职业学校、劳动就业培训中心、特种设备检测中心培训电梯操作上岗证、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程开发的实验演示教学设备。其外观采用透明进口有机玻璃材料，使学员更好地对电梯的使用，结构原理、运行原理、控制方式进行了解，培养出更多的电梯专业人才，以适应电梯与自动化专业的发展需要，我公司经过多次现场考查，电梯生产厂家与电梯方面专家合作开发出仿真教学模型为客梯(TKJ)货梯(THJ)其中客梯以曳引式，开门方式为中分，货梯为曳引式，开门方式为双折左开门，可以让学生很好的理解和直观地看到每一个运行机构运行状况。

电梯的电气控制系统采用进口可编程控制器(PLC日本三菱)进行智能控制和变频调压调速调频驱动，其部件结构组成，工作原理功能与实际电梯完全一样，并具有安全钳限速器，超速安全保护系统。
1、该电梯采用工业铝型材外框结构，底座与电梯井道一体化设计，结构美观大方，坚固耐用；
2、底座采用1.2mm冷扎钢板精制而成，并进行喷丸处理，底座含特制作万向轮，方便电梯移动；
3、电梯各重要部位均采用进口透明有机玻璃精制作而成,完全仿真真实电梯的所有功能；
4、电梯含语音报站功能,可准确报出电梯所在站层,上位下位及超重等信息.
5、电梯的电气控制系统由独立电梯电气配置柜来控制；
二、基本结构：

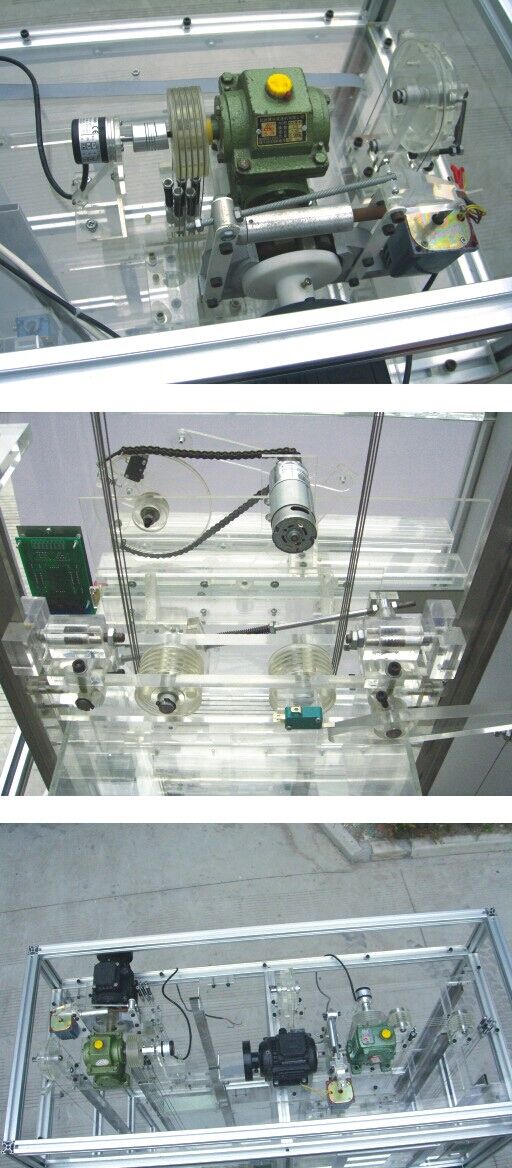

1、机房部分：
包括曳引机、制动器、限速器、曳引轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。
2、进道部分：
轿厢、轿厢导轨、对重导轨、对重架、缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装
3、轿厢部分：
轿厢、安全钳、导靴、自动开关门机、平层装置、操纵箱、轿厢内指令按钮、指层灯、轿厢照明、轿厢内检修盒及轿门组合而成。
4、层门部件：
厅门、召唤按钮箱、楼层显示器、门机械锁、电气联锁装置。
5、配电柜控制部分
其中含总电源、控制电源、PLC可编程控制器、变频器、接线板等设备

三、基本功能：
A、超速安全保护系统
    当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B、轿厢、对重用弹簧缓冲装置
     缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C、上、下限位开关：
    在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D、厅门自动闭合装置
    电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E、层门连锁开关：
    当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F、终端极限开关安全保护系统
    在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、防电梯功能及使用方法：
（一）消防电梯的功能
根据国家规范，将消防电梯的功能设计为：消防电梯与客（或货）用电梯兼用的，当发生火灾时，受消防控制中心指令或首层消防队员专用操作按钮控制进入消防状态的情况下，应达到：
    1、电梯如果正处于上行中，则立即在最近层停靠，不开门，然后返回首层站，并自动打开电梯门。
    2、如果电梯处于下行中，立即关门返回首层站，并自动打开电梯门。
    3、如果电梯已在首层，则立即打开电梯门进入消防员专用状态。
    4、各楼层的叫梯按钮失去作用，召唤切除。
    5、恢复轿厢内指令按钮功能，以便消防队员操作。
    6、关门按钮无自保持功能。
五、主要技术参数：

1、输入电压：AC 380±7% 50HZ
2、外型尺寸：宽1500mm×深900mm×高2200mm；
3、层站形式：客梯(四层四站四门)、货梯(四层四站四门)。
4、控制方式：可编程控制器(PLC)调压调速调频(VVVF)集
   选控制。
5、结构形式：四层站
6、可编程控制器（PLC）：
    型号：三菱FX3U-64MR
    输入电压：AC 220V 50HZ
    输入输出点数：64点(32入,32出)
    输出方式：继电器输出
7、变频调速器：
    型号：三菱FR-D720S-0.4
    输入电压：AC 220V 60HZ
    额定电流：2.5A
    功    率：0.4KW
8、曳引机：
    速比：15 ：1
    模数：1.5（蜗轮减速器）
9、拖动电机：
    型号：JW5622
    电压：AC 220V 50HZ
    功率：180W
转速：2800r/min
六、电梯配置清单：

序号	名称	单位	数量	备注
1	电梯井道	台	2
2	三菱FX3U-64MR型可编程控制器	套	2	安装在电气控制板上
3	三菱变频器	只	2	安装在电气控制板上
4	到层提示电铃	个	2	安装在电气控制板上
5	曳引电动机	台	2	安装在电梯架顶部
6	蜗轮减速器（15:1）	台	2	安装在电梯架顶部
7	连轴器	只	2	安装在电梯架顶部
8	电磁制动器	只	2	安装在电梯架顶部
9	曳引轮	只	2	安装在电梯架顶部
10	导向轮	只	4	安装在电梯架顶部
11	限速器	只	2	安装在电梯架顶部
12	旋转编码器	只	2	安装在电梯架顶部
13	导轨	条	8	安装在井道上
14	对重装置	个	2	安装在导轨上
15	重块	块		若干
16	弹簧缓冲器	只	4	安装在电梯底座坑里
17	纲丝索	根	10	安装在井道中
18	限速器钢索张紧装置（重块）	个	2	安装在电梯底座上
19	超载装置	套	1	安装在轿厢顶部
20	随行电缆	条	2	安装在井道中
21	永磁感应器	只	2	安装在井道中
22	楼层召唤盒	块	8	安装在各楼层外部
23	轿厢内操纵盒	块	2	安装在电梯底座外部
24	楼层显示屏	个	10	安装在各楼层及侧面外部
25	层门机构	扇	8	安装在各楼层外部
26	轿厢	只	2	安装在导轨上
27	安全钳	对	4	安装在轿厢架底部
28	导靴	只	4	安装在轿厢架顶部
29	门机装置	套	2	安装在轿厢上
30	照明灯	只	2	安装在轿厢一侧
31	风扇	只	2	安装在轿厢背部
32	电气控制板	块	2	安装在电梯架一侧
33	报警蜂鸣器	只	2	安装在电气控制板上
34	DC 12V电源板	块	2	安装在电气控制板上
35	交流接触器	只	2	安装在电气控制板上
36	漏电脱扣器	只	2	安装在电气控制板上
37	接线板	块	2	安装在电气控制板上
38	极限开关（上、下）	只	8	安装在井道上、下部
39	内六角扳手（M2、M3、M5、M6）、	只	各1只	工具
40	活扳手150mm	把	1	工具
41	轴用挡圈钳 6#	只	1	工具
42	尖嘴钳	只	1	工具
43	十字螺丝刀Φ3、Φ6	只	1	工具
44	一字螺丝刀Φ3、Φ6	只	1	工具
45	502胶水	瓶	1	工具
46	常用螺钉	枚	若干	工具
47	微动开关	只	4只	工具
48	毛巾	条	1	工具
49	变频器使用手册	册	1	工具
50	三菱PLC连接线	条	1	工具
51	旋转编码器使用说明书	册	1	工具
52	教学电梯使用说明书	册	1	工具
		台
