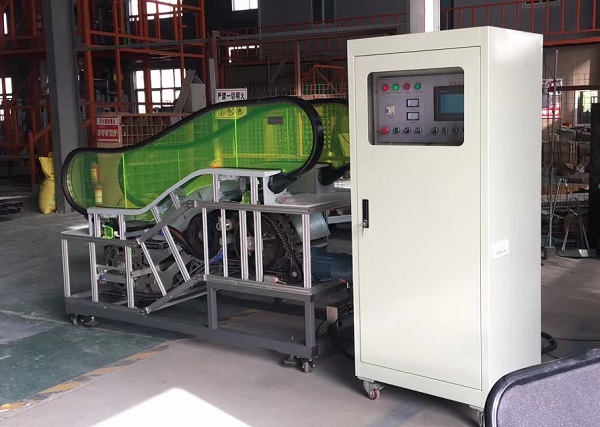

MY-FT880 自动扶梯实训装置
自动扶梯实训装置-适用于职业院校、中职院校电梯技术专业学员进行自动扶梯教学训练。自动扶梯模型,透明教学扶梯,透明扶梯教学模型采用方钢组装成扶梯桁架,梯级踏板系统、扶手带系统、曳引机系统,设备台架、安全检测系统,电气控制控制系统等。
二、技术参数:
1、输入电源:三相四线(或三相五线)AC380V±10% ,工频50Hz;
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、扶梯尺寸:4000mm(长)×800mm(宽)×1600mm(高);
5、提升高度:300mm;
6、控制方式:PLC或微机控制。
7、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
三、主要配置清单:
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
1 |
金属桁架 |
方钢焊接而成 |
1 |
套 |
含梯路导轨 |
2 |
驱动主机 |
额定电压:AC380;电机功率:0.75W |
1 |
套 |
含电机、减速箱、制动器 |
3 |
驱动链 |
工程塑料 |
2 |
条 |
|
4 |
梯级 |
进口透明亚克力 |
1 |
套 |
|
5 |
梯级传动链 |
|
2 |
条 |
|
6 |
张紧装置 |
含梯级链轮、轴、张紧小车以及梯级链的弹簧等; |
1 |
套 |
|
7 |
扶手带 |
黑色,橡胶 |
2 |
条 |
|
8 |
扶手带摩擦轮 |
|
2 |
个 |
|
9 |
扶手导轨 |
含导轨和滚动轴承尼龙导轮组成; |
4 |
套 |
|
10 |
扶手玻璃 |
采用全透明设计 |
1 |
套 |
|
11. |
围裙板 |
采用全透明设计 |
1 |
套 |
|
12. |
实训台 |
采用可编程PLC控制系统 |
1 |
套 |
|
13. |
附加制动器 |
工作电压:DC100V; |
1 |
套 |
|
14. |
楼层板 |
采用全透明设计 |
1 |
套 |
|
15. |
扶梯安全开关 |
常用安全保护回路开关 |
1 |
套 |
|
四、实训项目:
1、认识自动扶梯的组成结构名称及作用(张紧装置、梯级系统、梯级导轨、扶手带系统、牵引链、梳齿板、驱动装置等)。
2、认识自动扶梯安全保护装置的作用、安装位置。(梯级链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、超速装置、防逆行保护装置等)
3、自动扶梯的基本安全操作与使用;
4、自动扶梯紧急救援;
5、自动扶梯安全回路故障查找及排除;
6、自动扶梯检修电路故障查找及排除;
7、自动扶梯安全监控电路故障查找及排除;
8、自动扶梯动力电路故障查找及排除;
9、自动扶梯控制电路故障查找及排除。
