一、钳形电流表(使用)电气操作柜-产品概述
本操作柜根据钳形电流表规范操作规程的要求进行设计,可对学生进行正确使用和操作钳形电源表的技能训练,通过本实训台的训练可以让学生学会单相变压器电路线路装接,快速了解变压器的工作原理和钳形电流表工作原理,并掌握钳形电流表在电气检修中的使用方法及使用过程中的注意事项。本设备非常适合高职、高专、中等职业院校开设的电工、电气自动化、电梯相关专业的入门教学与能力考核使用,另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、
实训项目
1、单相变压器电路线路装接实训;
2、用钳形电流表直接测量线路电流考核实训;
3、用钳形电流表的测线路电压、电阻实训。
三、
设备结构组成

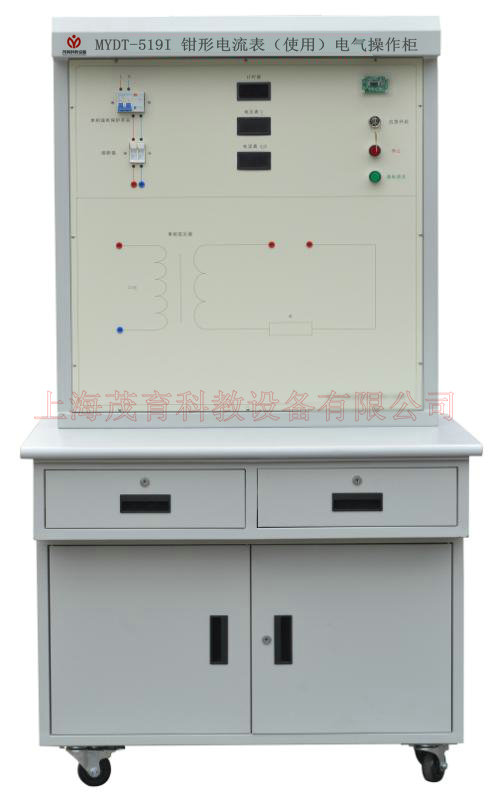

钳形电流表(使用)电气操作柜由实训桌和实训台两部份组成。
1、实训桌
1)实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等,下部有一个带锁功能的双开门的储物柜,实训桌底部四脚配置具有带刹车功能的万向轮(万向轮刹车时稳定可靠,开锁状态下运动灵活,方便实训搬运或移动)。
2)实训桌主体部分采用全钢结构,钢板亚光喷塑,美观耐用,桌面采用高密度中纤板,操作边整边,边缘加厚做小R型抛光处理,滑轨采用静音滑轨;桌面高度采用符合人体工学原理的适宜高度:800mm。
2、实训台
1)实训台主体部分采用全钢结构,钢板亚光喷塑,美观耐用,台面采用铝塑板印制而成,整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单相变压器、交流接触器、数字钳形电流表、照明日光灯、各种按钮和安全接线柱等组成。
2)本实训台把钳形电流表测试操作对像部件经过安全的处理装设到本实训台上,采用插拔式安全接线方式,学生可根据变压器的工作原理无限次的装接变压器连线实训,用钳形电流表规范测量电路实训,起到安全实训又不容易损坏器件的目的。
3)本实训台采用钥匙应急开启和刷卡两种开启方式使用,方便教师管理实训设备,防止未经受权人随意操作设备,有效保护学生人身和设备安全。
四、
设备主要配置
序号 品 名 型 号 数量 单位
1 单相漏开 DZ47LE-32 1
2 熔断器 RT18-32  2P 1
3 变压器 40W  220V/24V 1
4 数显电压表 5135 1
5 数显电流表 5135 1
6 IC读写模块 CY-14443-C/P 1
7 继电器控制板 PCB2015106 1
8 开关电源 MY-104 1
9 数显计时器 WR5135-CT 1
10 带锁开关 LA68F-22Y/2 1
五、配套工具清单
序号 品 名 型 号 数量 单位
1 IC卡 S50 1
2 交流数字钳形表 MS2026 1
3 安全连线 1000mm 红 3
4 安全连线 1000mm 蓝 3
六、技术性能
1、电源
1)输入电源电压
系统总电源电压:单相AC(220±22)V;频率:(50±1)Hz。
开关电源输入电源电压:AC(220±22)V;频率:(50±1)Hz。
2)开关输出电源电压:DC(24±2.4)V;DC(12±1.2)V;DC (9±0.9)V;DC(5±0.5)V;
2、系统整机电流 ≤2A
3、整机功率≤0.5KVA
4、整机重量:≤100kg
5、工作环境:温度-10℃~+40℃  相对湿度<70%(30℃) 海拔<4000m
6、外形尺寸:
1)操作柜整体尺寸:1000mm*750mm*1850mm
2)实训桌尺寸:1000mm*750mm*800mm
3)实训台尺寸:890mm*330mm*850mm
7、安全保护:安全符合国家标准
1)具有漏电自动保护功能
2)具有短路保护功能
3)过载保护功能


友情提示:
1、设备验收:各采购单位收货时请检查
钳形电流表(使用)电气操作柜的货品外观,核实的钳形电流表(使用)电气操作柜及配件,拒收处于受损状态的设备;

2、设备质保:茂育将为各采购单位提供钳形电流表(使用)电气操作柜说明书内的质保条件和质保期,在质保范围内提供对钳形电流表(使用)电气操作柜的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致
钳形电流表(使用)电气操作柜的选型错误或购买钳形电流表(使用)电气操作柜数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对的
钳形电流表(使用)电气操作柜发货期为参考值,如您需要了解钳形电流表(使用)电气操作柜的精确货期,请与上海茂育的销售人员联系;
5、咨询电话:如各采购单位对
钳形电流表(使用)电气操作柜有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关钳形电流表(使用)电气操作柜的技术咨询。
