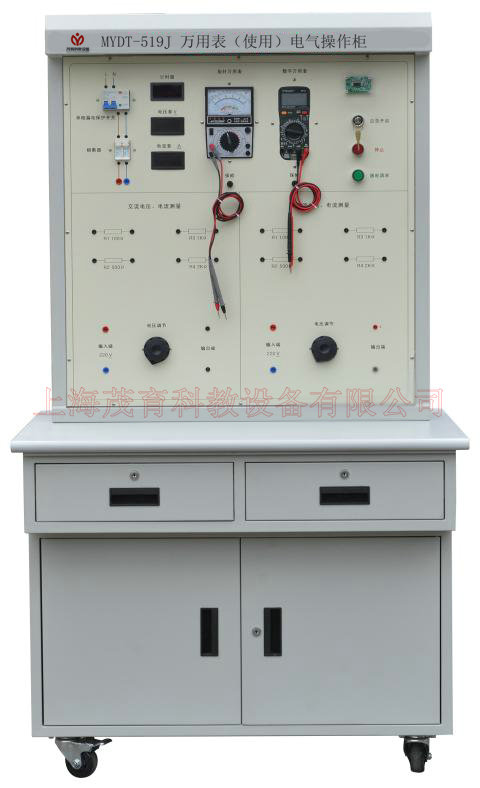

MYDT-519J万用表（使用）电气操作柜

一、万用表（使用）电气操作柜-产品概述
本操作柜把电路检修常用到指针万用和数字万用表装嵌到实训台上并设计了万用表测量实训用到的电流调压系统电路、直流调压系统电路、各种电阻器件采用安全接线引出端子。可由学生自由设计拼接交流电路和直流电路，并利用指针万用表和数字万用表两种常用表来测验各种电路，通过本实训台的训练可以让学生学会各种交直流电路的设计装接技能，快速了解交直流调压电路的工作原理，并用两种万用表正确测量交流电压、电流和直流电压、电流及各个电阻的阻值、从而达到了解数字万用表和指针万用的原理，并掌握数字万用表和指针万用表在电气检修中的使用方法及使用过程中的注意事项。本设备非常适合高职、高专、中等职业院校开设的电工电子、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、实训项目
1、交流调压电路设计与线路装接实训；
2、直流调压电路设计与线路装接实训；
3、用指针万用表正确测量各种电阻阻值实训；
4、用数字万用表正确测量各种电阻阻值实训；
5、用指针万用表正确测量交直流电路电压、电流实训；
6、用数字万用表正确测量交直流电路电压、电流实训。
三、设备结构组成
万用表（使用）电气操作柜由实训桌和实训台两部份组成。
1、实训桌
1）实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。
2）实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。
2、实训台
1）实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、单相交流调压器、单相直流调压器、交流接触器、数字电压表、数字电流表、指针万用表、数字万用表、照明日光灯、各种开关、各种电阻和安全接线柱等组成。
2）本实训台把电路检修常用到指针万用和数字万用表装嵌到实训台上并设计了万用表测量实训用到的电流调压系统电路、直流调压系统电路、各种电阻器件采用安全接线引出端子。可由学生自由设计拼接交流电路和直流电路，并利用指针万用表和数字万用表两种常用表来测验各种电路，通过本实训台的训练可以让学生学会各种交直流电路的设计装接技能，快速了解交直流调压电路的工作原理，并用两种万用表正确测量交流电压、电流和直流电压、电流及各个电阻的阻值、从而达到了解数字万用表和指针万用的原理，并掌握数字万用表和指针万用表在电气检修中的使用方法及使用过程中的注意事项。各采用插拔式安全接线方式，学生可根据电路设计需要无限次的装接连线实训，用万用表规范测量电路实训，起到安全实训又不容易损坏器件的目的。
3）本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。
四、设备主要配置

序号	品名	型号	数量	单位
1	单相漏开	DZ47LE-32	1	只
2	熔断器	RT18-32 2P	1	只
3	调压器	0.5KW	2	只
4	桥堆	GBJ2510	1	只
5	数字万用表	MY65	1	个
6	指针万用表	MF47	1	个
7	数显电压表	5135	1	只
8	数显电流表	5135	1	只
9	IC读写模块	CY-14443-C/P	1	套
10	继电器控制板	PCB2015106	1	块
11	开关电源	MY-104	1	只
12	数显计时器	WR5135-CT	1	个
13	带锁开关	LA68F-22Y/2	1	个

五、配套工具清单

序号	品名	型号	数量	单位
1	IC卡	S50	1	块
2	安全连线	1000mm 红	6	条
3	安全连线	1000mm 蓝	6	条
4	3号安全连线	800mm 红	5	条
5	3号安全连线	800mm 蓝	24	条

六、技术性能
1、电源
1）输入电源电压
系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz。
开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。
2）开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量：≤150kg
5、工作环境：温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整体尺寸：1000mm*750mm*1850mm
实训桌尺寸：1000mm*750mm*800mm
实训台尺寸：890mm*330mm*850mm
7、安全保护：安全符合国家标准
1）具有漏电自动保护功能
2）具有短路保护功能

友情提示：
