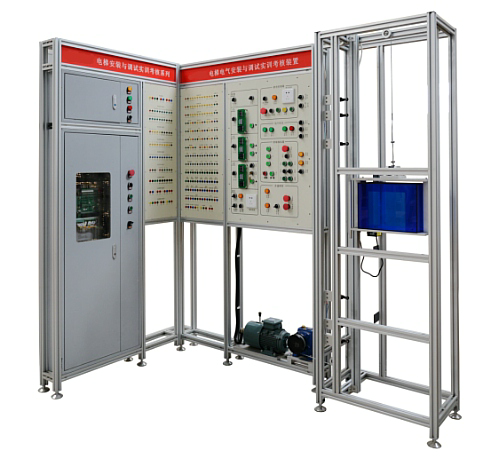

MY-515B电梯电气安装与调试实训考核装置

一、电梯电气安装与调试实训考核装置-产品概述
本装置是根据当前真实电梯电气的安调和维保需求而开发的一种电梯电气实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的电梯总电源箱和微机控制柜成套设备,曳引机组及三层井道电气器件均采用模拟的形式,学生借助电梯电气图对这两个部分进行安全型插线连接,通过模拟运行检验连接的正确性与排除出现的故障,使学生能够在本装置上初步掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能,为真实电梯电气的安调与维保打下基础。
二、产品特点
1、采用了“L”形支架结构能够减少占地面积,同时多台并排布置时能够形成实训室工位式布局;
2、采用了真实的电梯总电源箱和微机控制柜,使学生学到的与实际应用的一致;
3、采用了模拟器件嵌入电梯井道结构图形的形式,使调试运行过程更加简单直观;
4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线,可区分强、弱电流的不同规格的插座与插线,确保操作人员的安全。
三、技术参数
1、电源输入:三相五线 AC380V 50Hz;
2、工作环境:海拔<1000m;温度-10℃~+40℃;湿度<95%RH无水珠凝结;环境空气中不应含有腐蚀性和易燃性气体;
3、安全保护:接地;漏电(动作电流≤30mA);过压;过载;短路;
4、控制方式:VVVF;
5、额定速度:0.5 m/s;
6、整机功耗:≤0.75KW;
7、整机重量:≤150KG;
8、外形尺寸:2100mm×1140mm×2000mm(长×宽×高)。
六、实训项目
1、电梯电气照明回路的连接与调试;
2、电梯电气主控回路的连接与调试;
3、电梯电气安全回路的连接与调试;
4、电梯曳引机组的连接与调试;
5、基本参数设置实训;
6、电机自动调谐实训;
7、矢量控制参数设置实训;
8、运行参数设置实训;
9、楼层参数设置实训;
10、功能输出参数设置实训;
11、门功能参数设置实训;
12、井道自学习实训;
13、电梯一体化控制器故障码的查询与检修。

友情提示:
1、设备验收:各采购单位收货时请检查电梯电气安装与调试实训考核装置的货品外观,核实电梯电气安装与调试实训考核装置的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供电梯电气安装与调试实训考核装置使用说明书和质保期,在质保范围内提供对电梯电气安装与调试实训考核装置的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的电梯电气安装与调试实训考核装置选型错误或电梯电气安装与调试实训考核装置购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对电梯电气安装与调试实训考核装置的发货期为参考值,如您需要了解电梯电气安装与调试实训考核装置的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对电梯电气安装与调试实训考核装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电梯电气安装与调试实训考核装置的技术咨询;
