MY-34B机械基础教学陈列柜

一、机械基础》示教陈列柜-概述:
根据全国技工学校机械类通用教材《机械基础》示教陈列柜是一套电化教学设备。本陈列柜共分十个柜,陈列柜通过机械模型或实物,配合相应的图文资料,形象地展示与解说机械基础的基本知识,加强学生对通用机械基础的类型、结构特点及其设计的感性认知,为进一步学习机械基础奠定基础。

二、术规格:

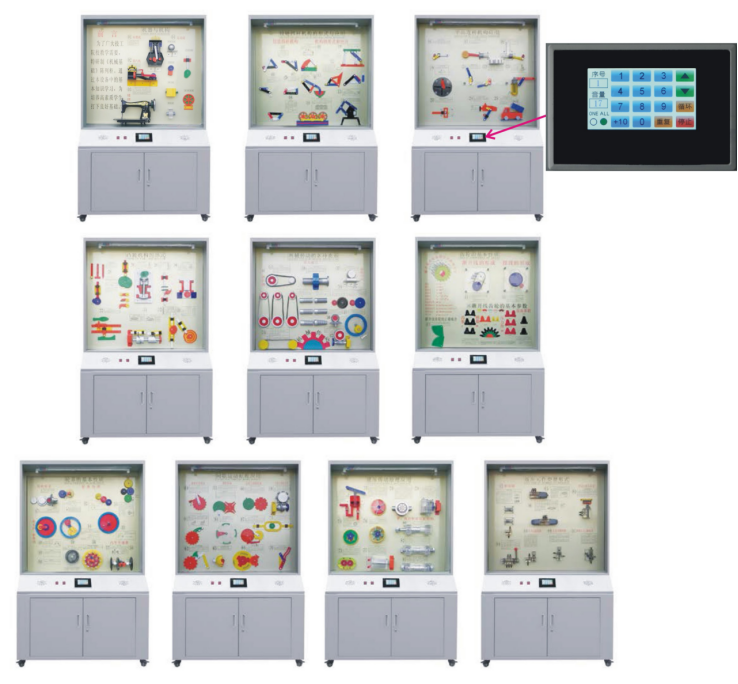

1、全套陈列柜由10个单体陈列柜组成,陈列柜体外形尺寸:1200×530×1900㎜;尺度比例设计符合人机工程要求;
2、柜体采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内陈列面板为超豪华铝塑夹层板,承载性好。板面附有必要的图表和文字说明,外形美观大方,经久耐用。
3、柜顶部罩板内装有照明日光灯,符合人机工程要求;
4、柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门,有利维护设备和方便维修。
6、柜底装有万向轮,方便移动。
7、具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示。控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转,又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
8、模型材料采用亚克力有机板与工程塑料制造;
三、
陈列具有如下特点:
(1)设计理念先进。该陈列柜根据机械课程教学改革的需要,按照“塑造实物教材、营造实践环境和促进学生自主认知”的基本理念进行优化设计,使“知识、认知、思考”三元一体化,支持课程认识实验的开设,促进精品课程建设。
(2)展示内容全面。该陈列柜以国家级规划教材为依据,对机械基础课程内容进行较全面的展示,包括平面机构应用、凸轮、齿轮、液压元件原理等,提供内容丰富的机械基础基本知识。对不同版本的同名教材具有兼容性;
(3)制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造,制作工艺先进,产品质量稳定,性能可靠,使用寿命长;
(4)进行绿色设计。该陈列柜采用环保材料制造,机械运转无噪声;用电安全;进行宜人化设计;能够适应现代绿色实验室的要求。
四、《机械基础》示教陈列柜,各柜内容如下:

序号和名称 柜内模型内容
第1柜
机器的组成及特征
内燃机、蒸汽机、缝纫机、运动副(6件)
第2柜
铰链四杆机构的形式与应用
曲柄摇杆机构(2件) 、双曲柄机构(2件) 、剪刀机、搅拌机、雷达俯仰机构、破碎机、机车车轮联动机构、起重机
第3柜
平面连杆机构应用
曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床、导杆机构、自卸翻料装置
第4柜
凸轮机构的形式
盘形凸轮机构、移动凸轮机构、内燃气阀机构、捣碎机凸轮机构、造型机凸轮机构、圆锥、圆柱凸轮机构、等径凸轮机构、交叉槽凸轮机构
第5柜
机械传动的各种类形
平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型(6种) 、正齿轮齿条传动、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、蜗轮蜗杆传动
第6柜
齿轮的基本性质
渐开线的形成、摆线的形成、渐开线齿轮的正确啮合条件、齿数、模数、压力角、齿高系数
第7柜
轮系的基本性质
定轴轮系、差动、行星、定轴轮系、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋轮线、传递功率、差速器、谐波齿轮机构、摆线针轮机构
第8柜
间歇运动原理应用
棘轮机构、双动式棘轮机构、双向式棘轮机构、外槽轮机构、内轮机构、球面槽轮机构、齿轮式间歇机构、针轮组成的不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、停歇运动导杆机构、双齿条式间歇机构
第9柜
液压传动原理应用
液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸
第10柜
液压传动原理应用
普通单向阀(管式)2件、普通单向阀(板式) 、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节流阀、压力继电器
注:柜上玻璃属易碎品,由需方单位自配;

友情提示:
1、设备验收:各采购单位收货时请检查机械基础示教陈列柜的货品外观,核实机械基础示教陈列柜的数量及配件,拒收处于受损状态的机械基础示教陈列柜;
2、设备质保:茂育将为各采购单位提供机械基础示教陈列柜产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的机械基础示教陈列柜选型错误或机械基础示教陈列柜购买数量错误,造成机械基础示教陈列柜的退换货要求,将不被接受;
4、设备货期:对机械基础示教陈列柜的发货期为参考值,如您需要了解机械基础示教陈列柜的精确货期,请与上海茂育的销售人员联系;
5、
咨询电话:如各采购单位对机械基础示教陈列柜有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关机械基础示教陈列柜的技术咨询。
