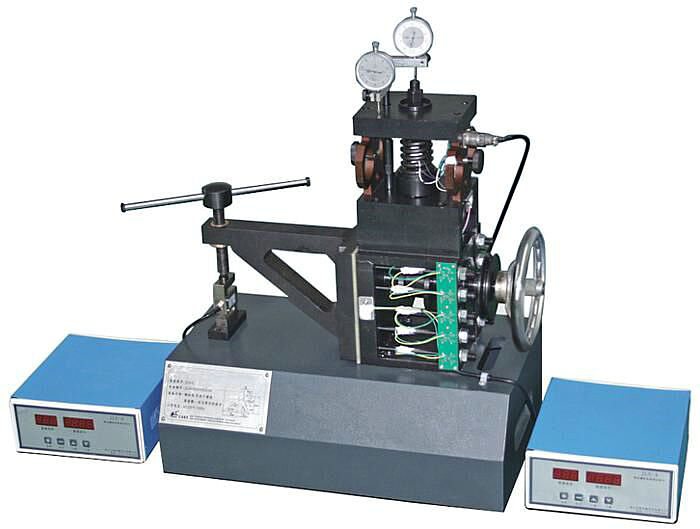

MY-554螺栓组及单螺栓联接静动态综合实验台

一、螺栓组及单螺栓联接静动态综合实验台-功能:
   采用全新现代测试手段,利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备,其设计紧密结合螺栓联接的教学内容,可完成螺栓应力与变形的测试与分析,测量数据稳定、重复性好,是当前理想的基础教学实验设备。
二、实验台
性能特点:
    1、该实验台为螺栓组及单螺栓的组合实验台,同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
    2、螺栓静动态受力、变形、刚度,轴向载荷,预紧拉力等实验。
    3、通过计算机测试分析软件自动进行螺栓联接动静态实验,实现两种实验手段,可作综合性实验;
三、
实验项目及内容:
    1、螺栓组载荷分布及其测试;
    2、静态测试相对刚度变化对螺栓总拉力的影响;
    3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
    4、电阻应变仪的工作原理及各测量点应变片的组桥方式

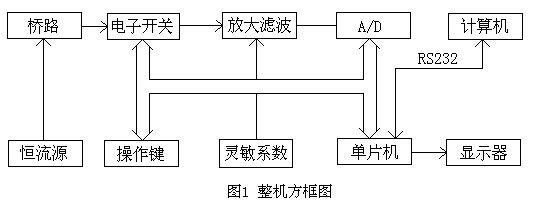

    本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
四、主要技术参数:
    1、单相交流异步电机:90W、N=1400r/min
    2、电阻应变片电阻值:R=120Ω;灵敏度系数:K=2.08
    3、螺栓组实验螺栓:M12(10个)
    4、实验单螺栓:M16(1个)
    5、四路静动态测试仪:测量范围:0±30000με
        1)零点不平衡:±10000με
        2)基本误差:0.2﹪FS
        3)分辨率:1με
        4)零点漂移:±2με/4小时、±0.5με/℃
        5)测量方式:1/4桥、半桥、全桥
    6、外型尺寸:800×350×600mm
五、配置清单:

序号 图号 名称 数量 备注
1 001 底座 1 焊接组件
2 002 连接座 1 焊接组件
3 002-1 连接座-底座 1 Q235
4 002-2 连接座-前后板 2 Q235
5 002-3 连接板-顶板 2 Q235
6 003 悬臂 1 焊接组件
7 003-1 悬臂背板 1 Q235
8 003-2 悬臂板 1 Q235
9 004 加载螺钉 1 45#
10 005 加载杠杆 1 活塞杆
11 006 杠杆螺钉 2 45#
12 007 铜套螺母 1 黄铜
13 008 传感器底座 1 Q235
14 009 弹性连接块 2 尼龙
15 010 补偿片安装片 2 不锈钢
16 011 传感器压头螺钉 1 Q235
17 012 中间实验螺栓 10 45#
18 013 偏心轮轴 1 45#
19 014 偏心轮 1 45#
20 015 偏心轮隔套 1 45#
21 016 盲孔端盖 1 Q235
22 017 通孔端盖 1 Q235
23 018 大带轮-SPZ 1 Q235
24 019 电机带轮-SPZ 1 Q235
25 020 顶杆导向板 2 Q235
26 021 挺杆支座 1 Q235
27 022 小销轴 1 45#
28 023 挺杆 2 45#
29 024 弹簧下支座 1 45#
30 025 弹簧 1 60Si2Mn(外购件)
31 026 八角环 2 55Si2Mn
32 027 弹簧上支座 1 45#
33 028 锥塞 2 45#
34 029 表夹杆 1 Q235
35 030 表夹 2 铝合金
36 031 夹紧螺钉 4 45#
37 032 弹性垫圈 1 45#
38 033 厚螺母 1 标准件
39 034 空心试验螺栓 1 45#
40 035 小螺杆 1 45#
41 036 下联接板 1 Q235
42 037 上联接板 1 Q235
43 内六角圆柱头螺钉 M6×35(发黑) 8 标准件
44 内六角圆柱头螺钉 M10×30(发黑) 4 标准件
45 内六角圆柱头螺钉 M6×15(发黑) 9 标准件
46 内六角圆柱头螺钉 M6×20(发黑) 4 标准件
47 内六角圆柱头螺钉 M12×20(发黑) 4 标准件
48 内六角圆柱头螺钉 M8×20(镀白锌) 2 标准件
49 内六角圆柱头螺钉 M8×10(镀白锌) 1 标准件
50 内六角圆柱头螺钉 M8×40(发黑) 4 标准件
51 内六角圆柱头螺钉 M8×25(发黑) 4 标准件
52 电机 J110ZYT152-PX25-A3 1 博山新微电机
53 轴用A型挡圈 φ10 2 标准件
54 螺母 M12 10 标准件
55 手轮 d=12、D=250 1 五金件
56 百分表 量程:0-10MM 2 标准件
57 称重型传感器(MS-1) 0-500KG 1 外购件
58 V型带 SPZ型(带长L=675) 1 外购件
59 深沟球轴承 型号6205 2 标准件
60 深沟球轴承 型号6200 2 标准件
61 工具 十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个 1套 外购件
62 应变片 应变片及接线端 各11 外购件
63 合格证   1 上海茂育
64 控制盒 单片机 1 上海茂育
65 电源线   1 外购件
66 产品说明书   1 上海茂育
67 装箱单   1 上海茂育

友情提示:
1、设备验收:各采购单位收货时请检查螺栓组及单螺栓联接静动态综合实验台的货品外观,核实本装置的数量及配件,拒收处于受损状态的螺栓组及单螺栓联接静动态综合实验台;
2、设备质保:茂育将为各采购单位提供螺栓组及单螺栓联接静动态综合实验台产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对螺栓组及单螺栓联接静动态综合实验台的有偿维修;
3、设备退换货:各采购单位单方面原因导致的螺栓组及单螺栓联接静动态综合实验台选型错误或购买数量错误,造成螺栓组及单螺栓联接静动态综合实验台的退换货要求,将不被接受;
4、设备货期:螺栓组及单螺栓联接静动态综合实验台的发货期为参考值,如您需要了解
螺栓组及单螺栓联接静动态综合实验台的精确货期,请与茂育的销售人员联系;
5、
咨询电话:如各采购单位对螺栓组及单螺栓联接静动态综合实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关螺栓组及单螺栓联接静动态综合实验台的技术咨询。
