MY-552曲柄（导杆）摇杆机构实验台

曲柄（导杆）摇杆机构实验台是为《机械原理》课程而设计的，主要针对基本平面机构的设计及运动学、动力学分析，其内容包括实物机构简单的拼装、设计与运动测试及计算机模拟设计及运动模拟方面。本实验台采用当前流行工艺经精加工制作而成，外形美观，性能稳定，是一种新型的机电综合实验台。
一、主要特点：
1、可进行四杆机构及六杆机构的简单拼装，并对曲柄及摇杆进行运动检测与仿真，培养学生的实际动手能力；
2、利用计算机对平面机构参数优化设计、测试、仿真、分析，使学生熟悉计算机辅助设计与计算机仿真、测试分析有效的结合，培养学生的创新意识；
3、本实验台测试部分采用先进的单片机系统，该系统测试稳定、抗干扰性强；采用观点传感器、光栅角位移传感器和加速度传感器作为信号采集手段，具有较高的检测精度；培养学生几点一体化的设计概念。
二、实验内容：
1、四杆机构、曲柄摇杆机构、导杆摇杆机构的虚拟设计及实物机构拼装；
2、曲柄的运动参数测量，摇杆运动参数仿真及实测曲线对比分析；
3、机架振动参数的测量及机构平衡实验；
4、连杆上点的运动轨迹测量及分析。
三、实验台主要技术参数：
1、直流调速电机功率：70W；调速范围：0-200rpm；
2、曲柄长度可调范围：20-40mm；导杆行程：0-160mm；
3、摇杆行程：0-180mm；连杆行程：0-240mm；
4、光栅角位移传感器：输出电压/脉冲数5V/1000P；
5、外形尺寸：780×420×1025；
6、实验台重量：42kg。

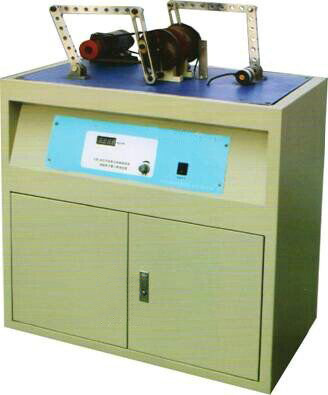

四、参考图片：

友情提示：
1、设备验收：各采购单位收货时请检查曲柄（导杆）摇杆机构实验台的货品外观，核实本装置的数量及配件，拒收处于受损状态的曲柄（导杆）摇杆机构实验台；
2、设备质保：茂育将为各采购单位提供曲柄（导杆）摇杆机构实验台产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对曲柄（导杆）摇杆机构实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致的曲柄（导杆）摇杆机构实验台选型错误或购买数量错误，造成曲柄（导杆）摇杆机构实验台的退换货要求，将不被接受；
4、设备货期：曲柄（导杆）摇杆机构实验台的发货期为参考值，如您需要了解曲柄（导杆）摇杆机构实验台的精确货期，请与茂育的销售人员联系；
5、如各采购单位对曲柄（导杆）摇杆机构实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关曲柄（导杆）摇杆机构实验台的技术咨询。
