MY-531机械设备装调与控制技术实训装置

 机械设备装调与控制技术实训装置-依据《高等职业学校专业教学标准》及行业标准,结合各职业院校“机械制造与自动化、机电设备安装与维修、机械装配、机械设备装配与自动控制、“工程机械运用与维护”等专业的培养目标而研制。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整;电气控制线路的设计与维修;变频器、伺服电动机及驱动器、步进电动机及驱动器应用;PLC控制程序编写与调试;机械设备装调与整机运行等职业能力,提高学生在机械设备、机电设备企业及相关行业一线工艺装配与实施、机电设备安装调试和维修、机械设备电气控制、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

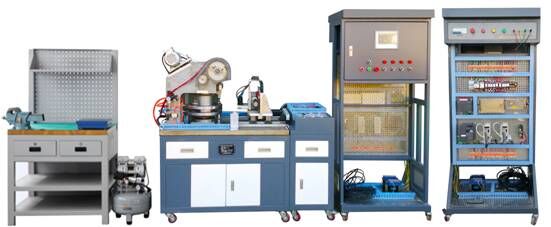

操作台     汽泵     工作台      电气柜正面          反面
二、仿真教学软件界面
三、功能特点:
    1、仿真度高 装置可模拟真实数控冲床加工零件,通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作,可对厚度5mm以下铝板进行精确加工。编程完成后运行即可进行零件自动加工,贴近工业现场实际操作。
    2、实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过“做中学”,真正提高学生的动手技能和就业能力。
    3、模块化设计 由多种机械部件组成,既可将各部件作为独立的模块进行训练,也可将各部件组成综合的机械系统进行训练。
    4、综合性强 装置可完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务,满足实训教学、工程培训及职业竞赛的需要。
四、技术性能:
    1、输入电源:三相四线(或三相五线) ~380V±10% 50Hz
    2、工作环境:温度-10℃~+40℃  相对湿度≤85%(25℃)  海拔<4000m
    3、装置容量:<2.0kVA
    4、外形尺寸:1100mm×700mm×1500mm(实训台)
                              400mm×700mm×900mm(控制台)
                              800mm ×600mm×1800mm(电气控制柜)
                             1200mm×600mm×1500mm (操作台
    5、安全保护:具有电流型漏电保护,安全符合国家标准。
五、系统组成与功能:

主要功能是根据要求自动完成对被加工物料的多模具精确冷冲压;首先通过电气控制柜中的PLC控制伺服电机来控制二维送料部件,完成对被加工物料(铝板)的送料和定位,其次根据运行要求完成转塔部件中多种模具的更换,并通过定位系统对转塔进行精确定位;最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。

主要由实训台、电气控制柜(包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块等)、动力源(包括三相交流电机、步进电机、交流伺服电机等)、机械传动机构、二维送料部件(十字滑台)、转塔部件、模具、离合器机构、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。

机械式冲料机构                  转塔部件                  二维送料部件

腰孔模             方孔模               圆孔模             三角孔模
六、系统基本配置表:
序号 名称 规格 数量 单位 备注
实训台 铁质双层亚光密纹喷塑结构,40mm厚铸件平板台面,桌子下方设有储存柜,柜子上方设有2个抽屉,尺寸:1100mm×700mm×1500mm 1
控制台 铁质双层亚光密纹喷塑结构,桌子下方设有储存柜,柜子上方设有1个抽屉,尺寸:400mm×700mm×900mm 1
电气控制柜 电源控制模块 由三相电源总开关(带漏电和短路保护)、三相熔断器、交流接触器、热继电器、中间继电器、开关电源、钥匙开关、急停按钮、停止启动按钮(红、绿)、系统控制旋钮开关及指示灯等组成 1
可编程控制器模块 西门子S7-200 SMART CPUST40 1 二选1
三菱FX3U-48MTES/A 1
触摸屏模块 西门子7英寸,TFT真彩,65k色 1
电机驱动模块 旋钮开关、步进电机驱动器 M542、伺服电机驱动器TSTE 15C、隔离变压器(380V/220V)、三菱FR-E740-0.75k-CHT变频器 1
机械
设备
部件
传动机构 主要包含带传动(同步带、三角带)、链传动(单排链条)、齿轮传动(直齿圆柱齿轮)等典型传动机构, 1
二维送料部件(十字滑台) 主要由滚珠丝杠螺母副(长度分别为528mm、485mm;公称直径20mm;导程5mm;右旋)、直线导轨和滑块(长度分455mm、335mm两种;宽度15mm)、工作台面、轴承(角接触轴承、深沟球轴承)、轴承座、端盖、垫块等组成 1
10  转塔部件 主要由上下八角盘定位销、上下八角盘定位销支架、下八角盘下料孔、链轮、链条、上下八角盘、传动轴、圆锥滚子轴承、支座、端盖等组成 1
11  模具 采用真实数控模具,含方孔模、圆孔模、腰孔模、三角模4种模具,另包括模具校棒1套 1
12  机械式冲料机构 主要由冲床床身、齿轮、端盖、曲轴、轴瓦、支架、电机座、轴承、卸荷式带轮装置等组成 1
13  上下八角盘气动定位模块 主要由单电控二位五通阀、调压过滤器、轴杆气缸、三通、PU气管、快换接头、气泵等组成 1
14  离合器机构 主要由支架、轴承、轴套、拨销、电磁离合器、电磁制动器等组成。 1
15  工具 电工工具套件 含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等 1
16  紫铜棒 一头φ18、一头φ14和φ30各1根 2
17  拉马   1
18  一字螺丝刀 10〞通芯一字螺丝刀 1
19  内、外卡簧钳 直嘴、弯嘴9寸内、外卡簧钳各1把 4
20  橡皮锤、榔头 圆头铁锤(1.5磅)、橡皮锤各1把 1
21  扳手组件 9件套内六角扳手;150mm、250mm活动扳手各1把;开口14-17呆扳手1套;开口为7、17梅花组合扳手各1把;M14、M18、M27圆螺母扳手1套 1
22  截链器 420~530 1
23  手轮 外径100 1
24  活动手柄 螺纹为M8 1 套
25  量具 划线平板 300mm×300mm 1
26  游标卡尺 测量范围:0~300mm,分度值:0.02mm 1
27  深度游标卡尺 测量范围:0~200mm,分度值:0.02mm 1
28  直角尺 200×130×12.5mm 3
29  杠杆式百分表 0~0.8mm,分度值:0.01mm;含转接头、磁性表座 1
30  百分表 0~10mm;含转接头、磁性表座 1
31  千分尺 0~25mm、25~50mm、50~75mm各1把 3
32  钢直尺 500mm 1
33  塞尺 测量范围:0.02~1.00mm 1
34  配件 零件盒、编程电缆、产品配套光盘(软件、使用手册、程序等) 1
35  机械设备装调与控制技术仿真教学软件
本软件采用3DPDF虚拟仿真技术,3D PDF结合了元数据,文字,图像,视频和表单的动态PDF文档(即加入三维动画的交互式PDF文档),包含丰富的3D数据。软件界面生动美观、易学易用,可以提高教师教学和学生学习的兴趣,加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式,生动地展示了机械传动机构、送料部件(十字滑台)、转塔部件、模具、机械式冲料机构等模块的拆卸和装配过程。。可实现以下功能:
1.虚拟交互式拆卸动画,均按机械结构顺序进行,每一步都有动画和详细的拆卸文字介绍及注意事项。
2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作,设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。
3.软件播放功能:设有第一步、上一步、播放全部、下一步、末一步等按钮。
4.机械设备装调与控制技术的基本知识及介绍
5.机械设备装调与控制技术主要组成器件的结构及工作原理
6.自动送料部件(十字滑台)的虚拟拆装、三维动画演示,拆卸和装配各110步动作。
7.转塔部件的虚拟拆装、三维动画演示
8.模具的虚拟拆装、三维动画演示,拆卸和装配各24步动作
9.机械式冲料机构的虚拟拆装、三维动画演示
拆卸和装配各102步动作
1
36  电脑桌 用于放置计算机,下方装有四个带刹车的万向轮,尺寸:560mm×600mm×1020mm 1
37  计算机 主流品牌 1 用户自备
六、实训项目:
项目一  机械识图与装配工艺的编写
    根据部装图和总装图,读懂机械设备的工作原理、装配关系和技术要求等内容,并编写装配工艺。
项目二  二维送料机构的装配与调整
    根据部装图、总装图及机械设备的功能要求,按照正确的装配工艺要求,完成二维送料机构的装配与调整等工作。
项目三  转塔冲压机构的装配与调整
    根据部装图、总装图及机械设备的功能要求,按照正确的装配工艺要求,完成转塔冲压机构的装配与调整等工作。
项目四  模具的装配与调整
    根据部装图、总装图及机械设备的功能要求,按照正确的装配工艺要求,完成冲压模具的装配与调整等工作。
项目五  典型传动机构的装配与调整
    根据部装图、总装图及机械设备的功能要求,按照正确的装配工艺要求,完成链传动、带传动、齿轮等典型传动机构的装配与调整等工作。
项目六  电气安装与电路连接
    根据电气图纸和功能要求,完成机械设备电气控制系统的器件安装和电路连接。
项目七  步进电机参数调整及控制
    结合步进电机使用手册,完成步进电机步距角及电流参数设置,并编写PLC控制程序。
项目八  伺服电机参数调整及控制
    结合伺服电机使用手册,完成伺服电机各主要参数设置,并编写PLC程序对伺服电机进行精密控制。
项目九  变频器参数调整及控制
    结合变频器使用手册,完成变频器各主要参数设置,并编写PLC程序对交流电机进行多段调速控制。
项目十  PLC及触摸屏的软件设计
    根据机械设备的功能要求,进行PLC、触摸屏程序的编写与调试,完成各模块的自动控制。
项目十一  机械设备的调试、运行及试加工
    调试运行机械设备,达到规定的工作要求和技术要求,并进行机械设备的试加工。
项目十二、离合器的装配与调整
    根据装配图要求,进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。
