MY-543机械系统综合实训装置

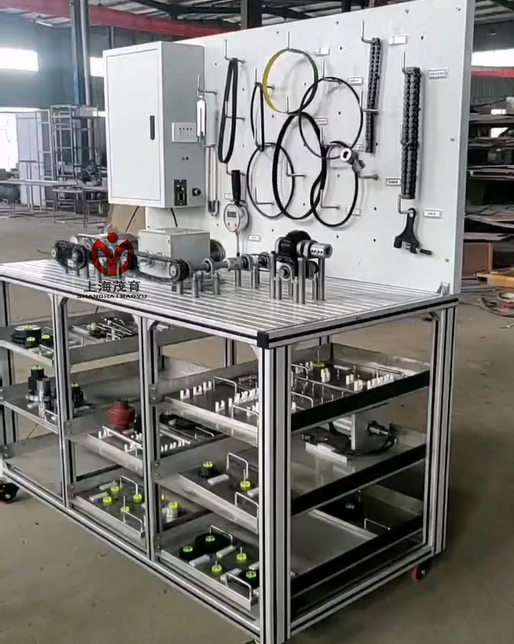

机械系统综合实训装置-由通用工作台及面板支架、由工业铝型材组成的使用T型槽螺母进行安装的安装件以及各实训模块组成，各实训模块不用时可存放到通用工作台中，使用时取出进行装配调整，使用方便，配置灵活，能满足不同阶段学生教学实训任务的需要。
二、机械系统综合实训装置特点：
1、采用台式结构，该实训装置采用工业级元器件，性能稳定可靠，可大大缩短学生参加工作后熟悉工业现场的时间。
2、可进行带传动、链传动、齿轮传动、润滑、轴同心度调整、轴承、滚珠丝杠、密封垫和密封圈、离合器及制动器等项目实训。
3、包括各种皮带轮、链轮、齿轮、传动带、单排和多排传动链、多种联轴器、轴、轴承、滚珠丝杠、离合器及制动等。该实训设备包括了工业生产中广为应用的传动结构元器件，种类齐全，采用模块化设计，使用方便灵活。
遵循循序渐进、由低到高的原则，该实训设备可进行以下四个不同阶段的教学和实训：
第一阶段：速度及扭矩测量、机械效率、轴和带座轴承的使用、轴对中及弹性联轴器的使用、平带的安装及张力调整、平带轮的安装与调整、带传动速度、扭矩和传动比、链条及链轮的安装及张力调整、链传动速度、扭矩和传动比，齿轮安装及调整、齿轮传动速度、扭矩和传动比、齿轮组。
第二阶段：三角带及锯齿状边缘三角带、多楔带传动、普通同步带及大扭矩同步带传动、多排滚子链及齿形链传动、链轮、惰轮、凸缘联轴器、齿式联轴器、链条联轴器、蛇形弹簧联轴器、万向联轴器、百分表的使用、带座轴承润滑、链润滑。
第三阶段：斜齿圆柱齿轮传动、蜗轮蜗杆传动、齿轮箱、滑动轴承、深沟球轴承、角接触球轴承滚轴、滚子轴承、轴承润滑、密封垫、O型密封圈、唇形密封圈、机械密封。
第四阶段：单向滚针离合器、扭矩限制器、电磁离合器、电磁制动器、滚珠丝杠、滚珠丝杠导程和传动比、直线轴承、故障排除和维修。
三、实训模块：
1、普朗尼制动模块：包括普朗尼制动装置及制动轮、弹簧测力计等。
2、电机组模块：包括一个固定速度电机（220V,50Hz,0.25kW）及变速电机(220V,50Hz,40W)，均带安装底座
3、轴和联轴器模块:包括套筒联轴器、十字滑块联轴器、一套轴以及存放零部件的面板，面板上有安装固定件及零部件标志；
4、带座轴承模块：包括3组带座轴承以及存放零部件的面板，面板上有安装固定件及零部件标志；
5、带传动模块1：包括3个带轮及1根三角带以及存放零部件的面板，面板上有安装固定件及零部件标志；
6、链传动模块1：包括3个链轮以及2套链条、截链器以及存放零部件的面板，面板上有安装固定件及零部件标志；
7、齿轮传动模块1：包括6个直齿轮以及存放零部件的面板，面板上有安装固定件及零部件标志；
8、带传动模块2：包括单槽的三角带轮、双槽的三角带轮、普通同步带轮、变速带轮、大扭矩同步带轮和惰轮以及两块存放零部件的面板，面板上有安装固定件及零部件标志；
9、链传动模块2：包括双排滚子链轮、、齿形链轮、双排滚子链条、齿形链条以及存放零部件的面板，面板上有安装固定件及零部件标志；
10、轴对中和联轴器模块：包括齿式联轴器、凸缘联轴器、弹性联轴器、链条联轴器、蛇形弹簧联轴器、万向联轴器等以及存放零部件的面板，面板上有安装固定件及零部件标志；
11、润滑模块：包括润滑脂油枪和润滑油油枪、粘度计和温度计等以及润滑油和润滑脂；
12、齿轮传动模块2：包括斜齿轮、锥齿轮、蜗轮和蜗杆、挡圈、衬套、推力球轴承等以及存放零部件的面板，面板上有安装固定件及零部件标志；
13、轴承模块：包括多种球轴承、滚子轴承以及轴承安装、拆卸、润滑工具以及两块存放零部件的面板，面板上有安装固定件及零部件标志；
14、密封垫和密封圈模块：包括O型圈、唇形密封圈、密封垫材料、机械密封等以及存放零部件的面板，面板上有安装固定件及零部件标志；
15、离合器和制动器模块：包括电磁离合和制动器组件、扭矩限制器、圆锥离合器及附件以及存放零部件的面板，面板上有安装固定件及零部件标志；
16、滚珠丝杠和直线轴承模块：包括滚珠丝杠、滚珠丝杠螺母、直线轴承、轴等以及两块用于存放零部件的面板，面板上有安装固定件及零部件标志。
17、振动测量模块：测振仪及附件
18、测试测量包
19、标准件包
20、易损件包
21、工具包

友情提示：
1、设备验收：各采购单位收货时请检查机械系统综合实训装置的货品外观，核实机械系统综合实训装置的数量及配件，拒收处于受损状态的本装置；
2、设备质保：茂育将为各采购单位提供机械系统综合实训装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的机械系统综合实训装置选型错误或购买数量错误，造成机械系统综合实训装置的退换货要求，将不被接受；
4、设备货期：对机械系统综合实训装置的发货期为参考值，如您需要了解机械系统综合实训装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对机械系统综合实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关机械系统综合实训装置的技术咨询。
