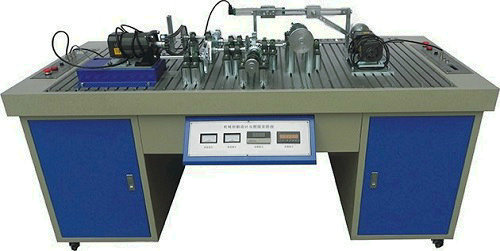

MY-574机械系统创新搭接及运动分析实验台

机械系统创新搭接及运动分析实验台-是运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。
一、实验目的和意义：
1）通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2）通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3）通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4）通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5）该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、实验内容：
实验（教程）一、机械传动系统的组成
实验（教程）二、链联接的安装与测量
实验（教程）三、动力传输系统的安装
实验（教程）四、V型带传动的安装与调节
实验（教程）五、链传动的安装与调节
实验（教程）六、直齿轮传动的安装与调节
实验（教程）七、多轴传动的安装与调节
实验（教程）八、符合标准与加工超差传动件的性能对比分析
实验（教程）九、有轴向力传动零件的搭接与运转分析
实验（教程）十、曲柄摇杆工作系统的搭接、运转与分析
实验（教程）十一、曲柄滑块工作系统的搭接、运转与分析
实验（教程）十二、带传动与齿轮传动组合
实验（教程）十三、齿轮传动与链传动组合
实验（教程）十四、带与链传动组合
实验（教程）十五、V带传动与曲柄滑块机构组合
实验（教程）十六、链传动与曲柄连杆机构组合
三、功能与特点
1）本实验台能够进行单轴的安装分析、共线轴系、平行轴系的联接与运转测量、带传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载荷条件下的简单特性比较。
2）本实验台突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，体验安装的相关问题。
3）实验台是将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概念。
4）在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。
5）多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。
6）配备了详尽实验指导书，多媒体模拟实验教学光盘。
四、系统主要技术参数
1、交流大电机YY7114   交流电源U=220V；N=250W   n=1440rpm
2、交流调速小电机90YY60-2CT/90JB   交流电源U=220V；N=60W    n=0-300rpm
3、多用水平仪（可测水平、垂直、45度）
五、系统主要配置及参数
1、游标卡尺 0-150mm 1件
2、外径千分尺 0-25mm 1件
3、组合角尺 0-102mm 1件
4、百分表 0-10mm 1件
5、磁性百分表座 1件
6、塞尺 0.0381-0.635mm（测量范围） 1件
7、水平仪 90mm 1件
8、多用水平仪 230mm 1件
9、数字转速表 5-999.9；1000-99999rpm 1件
10、带张力测量仪 1件
11、交流大电机YY7114 1台
12、交流调速小电机 1台
13、配有8块零件陈列面板，主要零配件如下：
1）圆锥齿轮 2件    11）链条拉力器 1件
2）圆柱直齿轮 15件   12）制动器 1件
3）圆柱斜齿轮 4件    13）带轮槽规 3件
4）带轮 3件    14）带型规 2件
5）链轮 3件    15）齿型规 11件
6）轴 11件   16）不合格传动件 6件
7）小滑动轴承座 4件    17）曲柄滑块机构及连杆机构组           1套
8）大滑动轴承座 2件
9）小滚动轴承座 8件
10）大滚动轴承座 2件
14、外形尺寸 1400×800×850mm
15、重    量 200kg
六、配置清单

序号	名称	数量	备注
1	齿轮1 m2 Z36	3
2	齿轮2 m2 Z24	2
3	齿轮3 m2 Z48	2
4	齿轮4 m1.5 Z24	2
5	齿轮5 m1.5 Z60	2
6	齿轮6 m1.5 Z64	2
7	齿轮7 m1.5 Z80	2
8	小链轮	1
9	中链轮	1
10	大链轮	1
11	铜螺钉	6	标准件
12	小带轮 34°	1
13	中带轮 34°	1
14	大带轮 34°	1
15	小齿轮 m2 Z36	1	此为错误设计
16	大齿轮 m2 Z48	1	此为错误设计
17	小带轮 37°	1	此为错误设计
18	大带轮 31°	1	此为错误设计
19	小链轮	1	此为错误设计
20	大链轮	1	此为错误设计
21	小斜齿轮Ⅰ 15°	1
22	大斜齿轮Ⅰ 15	1
23	小锥齿轮	1
24	大锥齿轮	1
25	小斜齿轮Ⅱ 22°	1
26	大斜齿轮Ⅱ 22°	1
27	小滚动轴承座	8
28	小滑动轴承座	4
29	大滚动轴承座	2
30	大滑动轴承座	2
31	轴MDS02-03，04，05	8	3(-03),2(-04),3(-05)
32	轴MDS02-06	1
33	轴MDS02-07	2
34	套筒联轴器	1
35	铜棒	1
36	半联轴器Ⅰ 内径￠12	1
37	半联轴器Ⅱ 内径￠16	2
38	弹性中间盘	3
39	套垫	32	82高（28个） 35高（4个）
40	垫圈	4
41	调整垫片（5种）	100	0.1～1㎜5种
42	轴面板1	1
43	轴面板2	1
44	带传动板	1
45	链轮面轮	1
46	齿轮面板	1
47	不合格件板	1
48	齿轮面板2	1
49	机构面板	1
50	压紧螺钉Ⅰ	4
51	滑块组合	1
52	连杆	1
53	曲柄	1
54	转轴Ⅰ	1
55	摇杆	1
56	压紧螺钉Ⅱ	6
57	转轴Ⅱ	1
58	连杆Ⅱ	1
59	制动轮毂	1
60	制动器架	1
61	电机滑轨座	1
62	电机联轴器	2	内孔￠12、￠16各1个
63	交流大电机YY7114	1台
64	交流调速小电机	1台
65	链条拉力器	1
66	带张力测量仪	1
67	链条	1
68	皮带	1	A型 900
69	轮槽规1	1
70	轮槽规2	1
71	轮槽规3	1
72	带型规1	1
73	带型规2	1
74	齿条规1	1
75	齿条规2	1
76	齿条规3	1
77	齿条规4	1
78	外六角螺钉M10×30	6套（件）
79	外六角螺钉M10×120	28套（件）
80	外六角螺钉M10×65	10套（件）
81	外六角螺钉M8×70	6套（件）
82	外六角螺钉M8×30	8套（件）
83	机械系统创新搭接及运动分析实验台操作平台	1台
