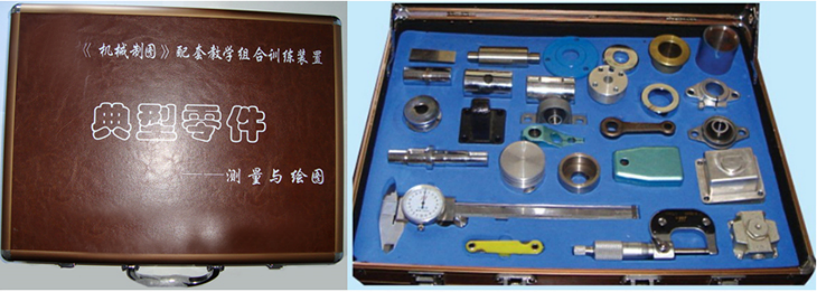

MY-585典型零件实测绘图训练装置

一、典型零件实测绘图训练装置-产品特点
1、项目实际化:以典型实际零件为训练对象;
2、功能系统化:看图找零件、零件测绘、零件绘图三位一体的训练模式;一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;
4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;
5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品参数
《典型零件》实测绘图训练组合装置
项    目 参    数 项目 参    数
外形尺寸 40×30×7cm 重量 5(kg)

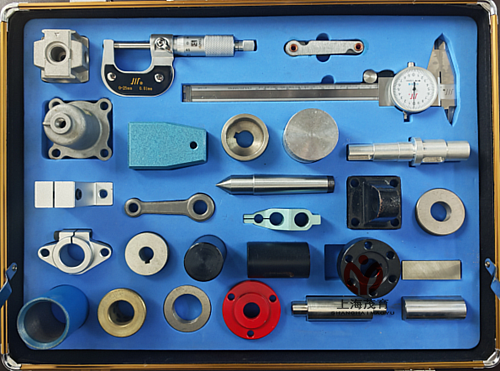

典型零件
(24件/套)
一视图零件:光轴、铜套、垫片等
二视图零件:长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等
三视图零件:底座、低速轴、轴承座等
多视图零件:活塞、阀体等
测量工具 游标卡尺、外径千分、圆弧样板等 类 型 便携组合式(检测零件、测量工具及
指导书均放在一个精制的综色箱子里)
教学资料 1、实训指导书及实训报告(含电子稿);
2、配套教材(机械工业出版社、罗冬平教授主编)、电子课件、教学大纲与教案现场演示、
3、免费培训2-3名老师。
4、模拟仿真微课教学训练系统软件。
(机电工程课程虚拟仿真教学系统)
1、《制图》微课教学系统;
2、《制图》实训虚拟仿真教学系统;
3、课程资源包(含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像)
三、产品功能
训练模式 训练内容
1、看图找零件训练;
2、零件测绘训练;
3、零件投影绘图训练;
4、立体图绘图训练。
训练一  一视图零件测绘训练
训练二  二视图零件测绘训练
训练三  三视图零件测绘训练
训练四  多视图零件测绘训练

友情提示:
1、设备验收:各采购单位收货时请检查典型零件实测绘图训练装置的货品外观,核实本装置的数量及配件,拒收处于受损状态的典型零件实测绘图训练装置;
2、设备质保:茂育将为各采购单位提供典型零件实测绘图训练装置产品说明书内的质保条件和质保期,在质保范围内提供对典型零件实测绘图训练装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的典型零件实测绘图训练装置选型错误或购买数量错误,造成典型零件实测绘图训练装置的退换货要求,将不被接受;
4、设备货期:典型零件实测绘图训练装置的发货期为参考值,如您需要了解典型零件实测绘图训练装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对典型零件实测绘图训练装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关典型零件实测绘图训练装置的技术咨询。
