MY-593齿轮泵实测绘图组合训练装置

齿轮泵实测绘图组合训练装置-产品特点：
1、项目实际化：以钢制实际小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的指导书和教学视频，教学十分方便、学习效果显著；

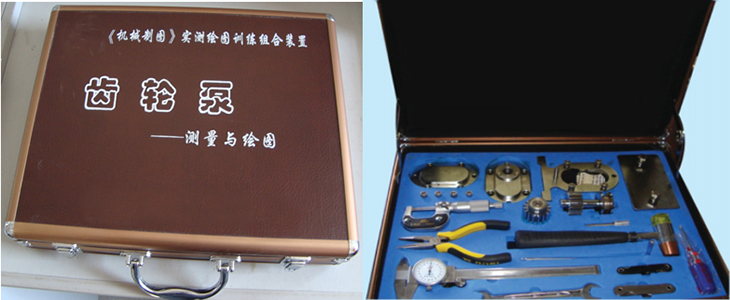

5、管理便利化：齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。

二、产品参数

《齿轮泵》实测绘图训练组合装置
项目	参数	项目	参数
外形尺寸	40×30×7cm	重量	3(kg)

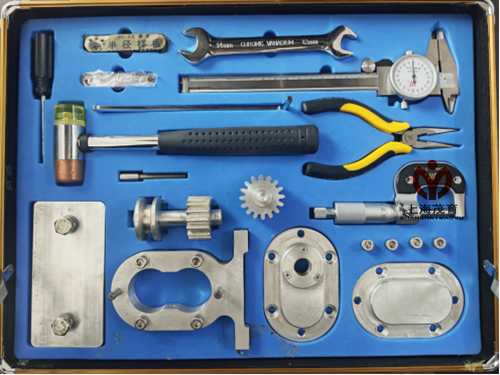

精密测量工具	带表游标卡尺、外径千分尺、螺纹样板、圆弧样板	专用组装工具	专用锒头（一把）、外六角扳手（一把）、内六角扳手（一把）、尖嘴钳（一把）、螺丝刀（一把）、专用拆装销（一把）
测绘部件	钢制精密小型齿轮泵（一台） 1、齿轮泵尺寸：120X90X122（mm）； 2、中心距：32±0.02（mm）； 3、模数：m=2； 4、速比：1︰1； 5、精度等级：7-7-8(GB10095-2018)	教学资料	1、实训指导书及实训报告

三、产品功能：

训练模式	训练内容
1、齿轮泵组装训练； 2、齿轮泵零件尺寸测量训练； 3、齿轮泵装配图绘制训练； 4、齿轮泵零件图绘制训练。	训练一齿轮泵组装训练训练二齿轮泵齿轮参数测量与计算训练三齿轮泵零件尺寸测绘训练四齿轮泵标准零件确定训练五齿轮泵装配图绘制训练六齿轮泵零件图绘制训练七齿轮泵图纸文件整理

友情提示：
1、设备验收：各采购单位收货时请检查齿轮泵实测绘图组合训练装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的齿轮泵实测绘图组合训练装置；
2、设备质保：茂育将为各采购单位提供齿轮泵实测绘图组合训练装置产品说明书内的质保条件和质保期，在质保范围内提供对齿轮泵实测绘图组合训练装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的齿轮泵实测绘图组合训练装置选型错误或购买数量错误，造成齿轮泵实测绘图组合训练装置的退换货要求，将不被接受；
4、设备货期：对齿轮泵实测绘图组合训练装置的发货期为参考值，如您需要了解齿轮泵实测绘图组合训练装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对齿轮泵实测绘图组合训练装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关齿轮泵实测绘图组合训练装置的技术咨询。
