MY-596精密平口钳实测绘图组合训练装置

精密平口钳实测绘图组合训练装置-产品特点:
1、项目实际化:以小型精密平口钳为训练对象;
2、功能系统化:精密平口钳拆装、零件测量、装配图绘制和零件图绘制四位一体的训练模式;
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;
4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;
5、管理便利化:精密平口钳、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品功能:
1. 训练模式
(1)精密平口钳组装训练;
(2)精密平口钳零件尺寸测量训练;
(3)精密平口钳装配图绘制训练;
(4)精密平口钳零件图绘制训练。
2. 训练内容
(1)精密平口钳组装训练
(2)精密平口钳零件尺寸测绘
(3)精密平口钳标准零件确定
(4)精密平口钳装配图绘制
(5)精密平口钳零件图绘制
(6)精密平口钳图纸文件整理
三、
产品参数

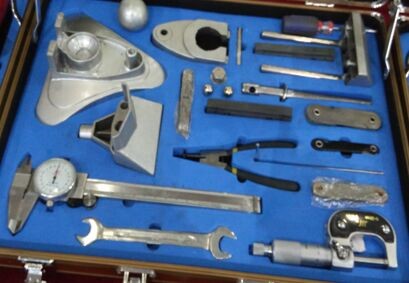

1、外形尺寸: 长*宽*高=40×30×7cm
2、精密测量工具: 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板
3、专用组装工具: 外六角扳手、内六角扳手、外卡钳、螺丝刀
4、测绘部件: 精制小型精密平口钳(一台)
(1)尺寸:148.5X146X152(mm);
(2)钳口最大移动尺寸:50mm;
(3)螺距:L=1.25mm;
(4)精度等级:7(GB10095-2018)


友情提示:
1、设备验收:各采购单位收货时请检查
精密平口钳实测绘图组合训练装置
的货品外观,核实本装置的数量及配件,拒收处于受损状态的精密平口钳实测绘图组合训练装置;
2、设备质保:茂育将为各采购单位提供精密平口钳实测绘图组合训练装置产品说明书内的质保条件和质保期,在质保范围内提供对精密平口钳实测绘图组合训练装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的精密平口钳实测绘图组合训练装置选型错误或购买数量错误,造成精密平口钳实测绘图组合训练装置的退换货要求,将不被接受;
4、设备货期:对精密平口钳实测绘图组合训练装置的发货期为参考值,如您需要了解精密平口钳实测绘图组合训练装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对精密平口钳实测绘图组合训练装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关精密平口钳实测绘图组合训练装置的技术咨询。
