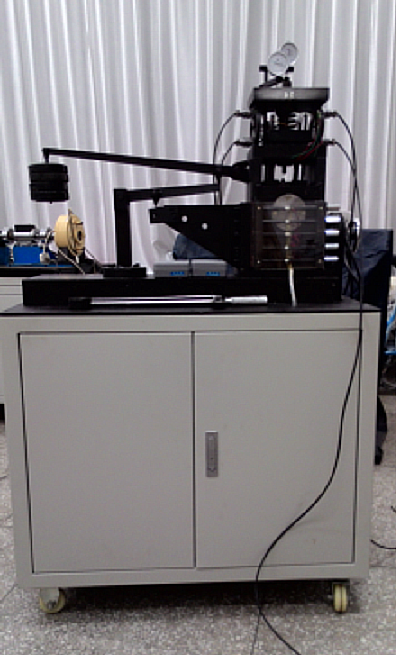

MY-555D动静态螺栓组实验台

动静态螺栓组实验台-是采用现代测试技术,利用传感器器及计算机既可对单个螺栓联接进行静、动态参数采集、处理、仿真,完成螺栓应力与变形的测试与分析实验;又可对螺栓组应力与变形的测试与分析实验,测量数据稳定,重复性好,是理想的基础教学实验设备。
一、实验台
特点:
1、本实验台除用来做螺栓联接各种实验外,还可用来做螺栓组的应力测试实验及电阻应变片灵敏系数测量实验。
2、测试手段先进:采用了新型的高性能静态电阻应变仪,可手动、自动、计算机控制调零,测量数据稳定,重复性好,配有RS232串口与计算机通讯。使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管显示被测数据,可由人工记录、手工绘制实验数据曲线。
3、被测螺栓采用40Cr优质合金钢精制,性能稳定。
4、本实验台电阻应变片粘贴工艺由专业传感器厂家承担,牢固稳定。
5、实验台外形为工作台板+箱体落地式结构,装有可调地脚螺栓和活动轮,便于实验室调整布置。
二、
实验项目及内容:
1、完成单个紧联接螺栓四种不同刚度的联接件和被联接件静、动态受力与变形实验:
(1)刚性垫片、无锥塞联接的静、动态实验;
(2)刚性垫片、有锥塞联接的静、动态实验;
(3)弹性垫片、无锥塞联接的静、动态实验;
(4)弹性垫片、有锥塞联接的静、动态实验;
并绘制螺栓和被联接件受力与变形的静、动态曲线。
2、完成螺栓组联接特性(测定螺栓组的载荷分布)实验,绘制螺栓组的载荷分布的静态曲线。
3、了解单个螺栓在拧紧过程中各部分的受力情况。
4、了解单个螺栓受静态轴向载荷时的变形规律。
5、观察单个螺栓动应力幅值的变化,以验证提高螺栓联接强度的各项措施。
6、电阻应变片灵敏度系数测量实验。
三、
主要配置及参数:
1、单相交流电机:180W
2、电机最大转速:1400转/分钟
3、螺栓组被测螺栓10根,中段直径Φ6.5mm,两端螺纹M10,螺栓材料40Cr;
4、单螺栓被测螺栓1根,螺纹M16×2,螺栓材料40Cr;
5、电阻应变片电阻值 R=120Ω;
6、灵敏度系数 K=2.20;
7、静动态电阻应变仪1台   测量通道  12路;
8、砝码  1kg  2块,0.5kg  3块;
9、专用软件光盘   1张;
10、外形尺寸:1000×450×1100mm;
11、实验台重量:120kg。

友情提示:
1、设备验收:各采购单位收货时请检查
动静态螺栓组实验台
的货品外观,核实本装置的数量及配件,拒收处于受损状态的动静态螺栓组实验台;
2、设备质保:茂育将为各采购单位提供动静态螺栓组实验台产品说明书内的质保条件和质保期,在质保范围内提供对动静态螺栓组实验台的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的动静态螺栓组实验台选型错误或购买数量错误,造成动静态螺栓组实验台的退换货要求,将不被接受;
4、设备货期:对动静态螺栓组实验台的发货期为参考值,如您需要了解动静态螺栓组实验台的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对动静态螺栓组实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关动静态螺栓组实验台的技术咨询。
