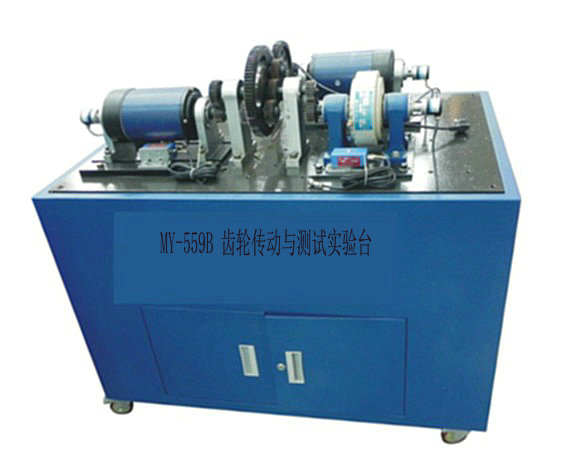

MY-559B齿轮传动与测试实验台

齿轮传动与测试实验台-采用模块化结构，由2K-H(WW)齿轮传动，蜗轮副传动装置、联轴器、直流电机、加载装置模块等组成，学员可根据实验方案自己动手进行传动连接、安装调试和测试，进行设计性实验、综合性实验，可实现齿轮传动，蜗轮副传动实验，并可对其传动效率做出可视化分析。
二、性能特点：
    实验台应采用独立的平台结构，原动件、被试件以及负载为独立的模块结构，根据实验要求可自行拼结组装，原动件与负载应配安装导轨，可根据不同被试件的尺寸作安装调整，实验台操作面底板应采用内置翻盖结构。系统应采用传感器和A/D采集并转换成输入轴和输出轴的驱动力矩和制动力矩数据，采用角位移传感器和A/D采集并转换成输入轴和输出轴的转数。系统机械传递装置应包括2K-H（WW）齿轮正号机构和蜗杆副传动两种典型机构，负载装置应采用磁粉制动器。
三、主要技术：
1、直流调速电机：≥600W，调速范围0～1500rpm；
2、称重传感器：≥100N；
3、旋转编码器：≥1000脉冲；
4、输入转臂长：≥120mm(距电机转轴中心)；
5、输出转臂长：≥200mm(距磁粉制动器转轴中心) ；
6、磁粉制动器：最大扭矩50Nm，额定功率4KW。
四、传感器与检测技术测试系统
    系统应可进行标定（传感器零点、传感器量程、设置标定系统）、键入实验教学信息、设置确定实验测试参数、确定实验分析所需项目（曲线选项、绘制曲线、打印表格等），可启动主电机，进入实验过程。
五、主要配置：
齿轮传动与测试实验台至少应包含以下配置：直流调速电机、2K-H(WW)齿轮传动装置、蜗轮副传动装置、磁粉制动器、旋转编码器、称重传感器、电脑桌、传感器技术检测软件、使用说明书、实验台指导书，具体数量应能够满足性能要求和主要技术要求。

---
