MYD煤矿机电安全实验室培训设备

煤矿机电安全实验室培训设备系列产品:

1、MYD-01现代化矿井双回路供电系统演示装置

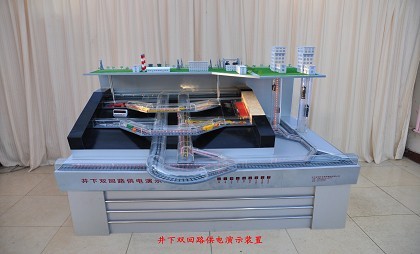

 该装置通过模拟线路演示:区域网到地面变电所,矿发电厂到地面变电所的供电线路。再通过光电系统演示:地面变电所向井下中央变电所实行双回路供电,中央变电所向水泵房直接供电,采区变电所由中央变电所实行双回路供电。回采工作面和掘进工作面的电气设备分别由采区变电所供电。
规格:1800mm×1200 mm×1500mm


2、MYD-02 综合保护模型(适合于一、二、三、四级)

通过声光电控系统,真实显示了各类型机电设备及保护构成和运作过程,同时直接反映了各类型机电设备操作程序及安全防范措施。
主要产品有:
1、电动机综合保护实验演示装置
2、煤电钻综合保护实验演示装置
3、信号照明综合保护实验演示装置
4、规格:900mm×500 mm×1100mm


3、MYD-03各种透明综合保护装置、防爆开关、馈电开关及移动变电站等设备

        该模型采用透明有机玻璃外壳和真实机芯,真实显示各种电气设备的结构,直观反映各种综合保护装置、防爆开关、馈电开关及移动变电站等设备的工作原理及运行方式等,并可进行实际操作。
规格:按实物1:1制作
4、MYD-04电气网络集控系统演示装置(适合于一、二、三、四级)
 该系统通过声、光、电控装置,直观显示了系统采集现场电气设备状况和工作环境等参数信息,并自动传输到各集控分站及地面安全生产指挥集控室,集控室根据采集到的信息进行分析,并下达运行指令信息到各分站及作业场所的整个工作过程和程序,并可进行实际操作演示。
规格:1700mm×1100 mm×1200 mm

5、MYD-05电器防隔爆示教板(适合于一、二、三、四级)

 该示教板采用光电显示通过图文直对,反映出了井下电器设备防隔爆构成原理。
 规格:960mm×660 mm

6、MYD-06液压机械传动实验装置(适合于一、二、三、四级)
        该系统为成套装置,可模拟实验液压机械传动工作原理,运行方式等,可提高学员对液压机械传动系统的直观认识和理论知识,是对维修人员和操作人员培训必不可少的教学用具。
        规格:1200mm×800 mm×1200 mm



7、MYD-07变频调速模拟系统(适合于一、二、三、四级)MYX-01  变频调速技术实训装置)

一、概述
        本装置是在总结当前变频调速实训教学设备的基础上,推出的一款先进的变频调速装置,该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器(用户也可选用其它品牌的变频器,价格另议),带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学,可充分培养学生的实际动手能力,为参加就业岗位打下坚实的基础。
二、技术性能
1.输入电源:三相四线(或三相五线)~380V±10%  50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
3.装置容量:<0.5KVA
4.重    量:<110Kg
5.外形尺寸:1600mm×750mm×1300mm
6.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置组成

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1.交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
        提供交流接触器3只、时间继电器1只,以上器件所有端子均已引至面板上,完全由操作者自由布线,实训特点明显。
4.变频器实训模块
        装置采用三菱FR-A740-0.75K高性能变频器,三相380V交流供电,内置EMC滤波器,输出功率0.75KW。集成RS485通讯接口,具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式;集成12路数字量输入/9路数字量输出,3路模拟量输入/2路模拟量输出;具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。
        变频器所有端子均已引至面板上,系统完全开放,操作者可搭建不同变频调速控制系统,布线设计、线路走向,实现控制功能,更能锻炼操作者的动手能力。
(二)三相鼠笼异步电机:交流380V/△
(三)电机导轨及光电编码器一套
(四)实训桌
        实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
四、实训项目
继电接触控制实训
1.三相异步电动机点动控制和自锁控制
2.三相异步电动机Y/△换接启动控制
3.三相异步电动机联锁正反转控制
4.三相异步电动机延时正反转控制
变频控制实训

5.变频器功能参数设置与操作
6.变频器报警与保护功能
7.多段速度选择变频调速
8.外部端子点动控制
9.外部端子遥控控制
10.控制电机运行时间操作
11.控制电机正反转运动控制
12.电压/电流监视器信号输出及显示
13.瞬间停电变频器参数设定
14.外部模拟量(电压/电流)变频调速
15.基于变频调速的RS485通信
16.基于三角波的变频调速控制
17.三相异步电机的变频调速
18.变频恒压供水模拟控制
19.刨床模拟控制(多段速选择)


MCGS组态监控
20.直线加减速控制及显示
21.基于三角波的变频调速控制实时曲线
22.三相异步电机的变频调速实时曲线
23.三相异步电机变频调速时电压、电流、功率、转速实时采集显示
基于RS485的MCGS工控组态网络通讯实训

9、MYD-08单轨吊机车电动模型   (遥控)(适合于一、二、三、四级)



模仿实物外形,实现全部动作及各种保护功能。
(可按用户要求规格、型号制作)

10、MYD-09胶轮车电动模型   (遥控)(适合于一、二、三、四级)


模仿实物外形,实现全部动作及各种保护功能。
(可按用户要求规格、型号制作)

友情提示:
1、设备验收:各采购单位收货时请检查煤矿机电安全实验室培训设备的货品外观,核实煤矿机电安全实验室培训设备的数量及配件,拒收处于受损状态的煤矿机电安全实验室培训设备;
2、设备质保:茂育将为各采购单位提供煤矿机电安全实验室培训设备产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对煤矿机电安全实验室培训设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的煤矿机电安全实验室培训设备选型错误或煤矿机电安全实验室培训设备购买数量错误,造成煤矿机电安全实验室培训设备的退换货要求,将不被接受;
4、设备货期:对煤矿机电安全实验室培训设备的发货期为参考值,如您需要了解煤矿机电安全实验室培训设备的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对煤矿机电安全实验室培训设备有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关煤矿机电安全实验室培训设备的技术咨询。
