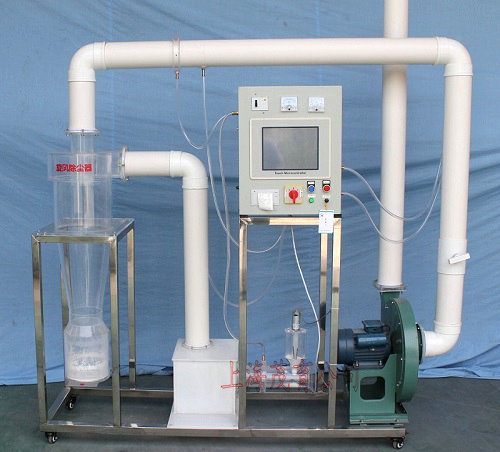

MYH-304B 数据采集型旋风除尘器实验装置

一、数据采集型旋风除尘器实验装置装置特色:
1、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。
2、通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制;
3、通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理;
4、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,系统运行稳定,数据采集准确;
5、外围设备的启停操作都可以根据用户需求在触摸屏上完成,简单、明了;
6、可根据用户需求进行集中数据采集及控制,实现远距离监视、操作;
7、数据采集可根据用户需求进行以任一实验参数为基准进行其他参数的记录,减少实验数据的记录数量,方便后期数据处理和分析;
7、传感器的量程可以在触摸屏上设定,方便更换传感器;
8、以前的该实验装置均使用10英寸液晶显示器进行数据的显示和记录,系统运行稳定,数据采集准确较低;数据采集均是记录历史数据和实时曲线的方式,数据量大,后期数据处理和分析难度大。
二、数据采集型旋风除尘器实验装置产品描述:
1、配有微电脑气体浓度进出口检测系统,风压,风速,风量检测系统;
2、设备带有机械自动发尘装置,粉尘量可控可调;
3、设备配有气尘混合系统,使风管内的粉尘分布均匀,取样检测准确;
4、处理风量,进尘浓度等可自行调节;
5、该装置可在线数据采集,也可备用数据采集接口,设备系统还在净化设备前后配有人工采样口。
6、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制,通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理;
7、本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,采用西门子PLC系统运行稳定,数据采集准确;
8、外围设备的启停操作都可以在触摸屏上完成,简单、明了。
三、实验项目:
1、管道中各点流速和气体流量的测定;
2、旋风除尘器的压力损失和阻力系数的测定;
3、旋风除尘器的除尘效率测定。
四、技术参数:
1、环境温度:5℃~40℃;
2、风量:200~300m3/h;
3、风压:270~290mmH2O;
4、除尘效率:75%~85%;
5、压力降:<2000Pa;
6、气体含尘浓度:<50g/ m3;
7、气体含尘浓度:<50g/ m3,处理粉尘粒径0.1~5µm
8、规格:2000mm×550mm×1600mm;
9、电源电压:220V/380V 三相四线制 功率1600W。
五、装置功能:
1、可测定旋风除尘器除尘效率。
2、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响;
3、配有微电脑粉尘浓度检测系统(能在线监测进口处与出口处含尘浓度的变化、并具有数据采集与打导出功能、);
4、装置配有微电脑风量、风压检测系统(能在线监测各段的风压、风速、风量,并具有数据采集与数据导出功能);
5、设备带有机械自动发尘装置、发尘量可控可调;
6、设备配有气尘混合系统,使风管内的粉尘分布均匀、取样检测更精确。
7、处理风量、进尘浓度等可自行调节;
8、该装置数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏;设备系统还在净化设备前后配有人工采样口。
六、装置配置:
1、微电脑进气粉尘浓度检测系统1套;
2、微电脑尾气粉尘浓度检测系统1套;
3、微电脑在线风量检测系统1套;
4、微电脑在线风速检测系统1套;
5、微电脑在线风压检测系统1套;
6、在线温度、湿度检测系统1套;
7、数据采集及控制系统采用西门子PLC,上位机显示采用知名品牌的10英寸触摸屏。通过CPU模块的DO/DI点来数据采集及控制24V继电器的通断,对风机等外围设备的启停数据采集及控制,通过模拟量模块采集系统运行中的实时数据,记录历史数据和实时曲线、进行数据处理,本系统具有操作简单、故障率低、维护简单、显示直观、设备开放性强等特点,采用西门子PLC系统运行稳定,数据采集准确。 外围设备的启停操作都可以在触摸屏上完成,简单、明了。可根据用户需求进行集中数据采集及控制,实现远距离监视、操作。传感器的量程可以在触摸屏上设定,方便更换传感器;
8、专用测压软管1套;
9、有机玻璃旋风除尘器1套;
10、气尘混合器1套;
11、气体整流板1套;
12、系统静压测口2个;
13、透明有机玻璃喇叭型进灰管段1套;
14、粉尘自动加料装置1套;
15、卸除灰尘装置(集尘室)1套;
16、进出口风管 1套;
17、人工取样口2个;
18、高压离心通风机1台;
19、不锈钢风量调节阀1套;
20、调节电位器1个;
21、漏电保护开关1个、指示按钮开关3只、电源线1批、工作电压表1个,工作电流表1个、金属电器数据采集及控制箱1台;
22、Ø110PVC连接管路1批、不锈钢支架等组成。

友情提示:
1、设备验收:各采购单位收货时请检查数据采集型旋风除尘器实验装置的货品外观,核实本装置的数量及配件,拒收处于受损状态的数据采集型旋风除尘器实验装置;
2、设备质保:茂育将为各采购单位提供数据采集型旋风除尘器实验装置产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的数据采集型旋风除尘器实验装置选型错误或购买本装置数量错误,造成本装置的退换货要求,将不被接受;
4、设备货期:数据采集型旋风除尘器实验装置的发货期为参考值,如您需要了解本装置的精确货期,请与茂育的销售人员联系;
5、如各采购单位对数据采集型旋风除尘器实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
