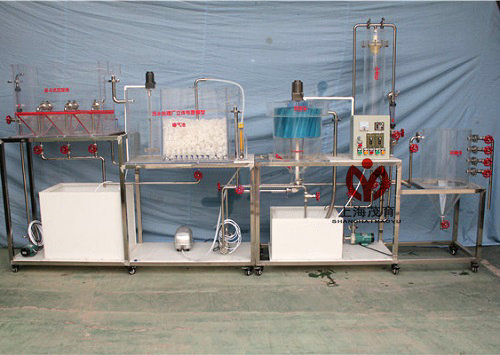

MYH-150污水处理厂立体布置模型





污水处理厂立体布置模型(能运转)实验目的:
装置包括污水处理厂工艺的所有组成,其处理技术单元的排列原则是先易后难,易于去除较大颗粒物及悬浮物的,如格栅、沉砂、加药混凝、初沉池等工艺排列于前,而以去除溶解性有机物为目的的活性污泥法排列其后,过滤消毒去除病原菌的则排列在最后。
希望通过本装置对污水处理厂工艺的认识,使学生达到以下目的:
(1)了解污水处理厂的构造和主要工艺参数;
(2)对不同成分污水的处理效果进行分析与研究。
二、污水处理厂立体布置模型主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量:10~20L/h
3、设计进、出水水质:
  进水BOD5   170~340mg/L        出水17~50 mg/L
  进水CODCY  300~500mg/L        出水30~60 mg/L
  进水SS      80~160mg/L         出水8~25 mg/L
  进水pH值    6~8               出水6~8
4、装置外形尺寸:2200mm×500mm×1600mm
5、工作电源:AC220V±10%、50Hz,单相三线制,功率1100W,安全保护:具有接地保护、漏电保护、过流保护、
三、主要参数及配置:
1、原水箱1只:白色PP板材质、厚度10mm,400×400×500mm、底板上安装有放空阀,方便将水排净;
2、清水箱1只:白色PP板材质、厚度10mm,250×400×450mm,底板上安装有放空阀,方便将水排净;
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率15W、转速120rpm)、(含调速器1只)
4、多斗式初沉池:透明有机玻璃材质、壁厚10mm,350×300×450mm
5、曝气池:透明有机玻璃材质、壁厚10mm,600×400×600mm、带微孔曝气管、
6、幅流式沉淀池:透明有机玻璃材质、壁厚8mm,Ø300×450mm; 带刮泥装置、污泥回流泵;
7、压力砂滤罐、透明有机玻璃材质、壁厚6mm,Ø150×1000mm;
8、角锥农缩池:透明有机玻璃材质、壁厚8mm,Ø 300×400mm;带污泥回流泵;
9、防腐蚀提升磁力水泵2台、流量:27~32(L/min)、扬程:3.1~4.3(m)功率20W;
10、空气压缩机1台(电源 220V 、功率550W、最大气量:36L/min,气量容积8L)、
11、防腐蚀污泥回流泵1台、流量:16~19(L/min)、扬程:2.7~3.4(m)功率20W;
12、流量测量与调节:进水液体流量计2个:量程6-60L/H,
13、流量测量与调节:气体流量计1个:量程400~4000L/h、
14、实验台面(白色10mm厚PP板)、
15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,
16、配套UPVC连接管道和阀门(中财品牌)。
17、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
四、教学资源组成:(虚拟实训系统)。
3D软件界面并有工具栏项目内容:
1、3D仿真演示软件与设备使用内容完全一致;
2、3D仿真软件屏幕大小尺寸可以编程;
3、整套软件与设备实验过程流程动画。

友情提示:
1、设备验收:各采购单位收货时请检查污水处理厂立体布置模型的货品外观,核实的污水处理厂立体布置模型及配件,拒收处于受损状态的污水处理厂立体布置模型;
2、设备质保:茂育将为各采购单位提供污水处理厂立体布置模型说明书,在质保范围内提供对污水处理厂立体布置模型的免费维修,超出条件承诺时提供对污水处理厂立体布置模型的有偿维修;
3、设备退换货:各采购单位单方面原因导致污水处理厂立体布置模型的选型错误或购污水处理厂立体布置模型数量错误,造成污水处理厂立体布置模型的退换货要求,将不被接受;
4、设备货期:对污水处理厂立体布置模型的发货期为参考值,如您需要了解污水处理厂立体布置模型的精确货期,请与上海茂育公司的销售人员联系;
5、如各采购单位对污水处理厂立体布置模型有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关污水处理厂立体布置模型的技术咨询。
