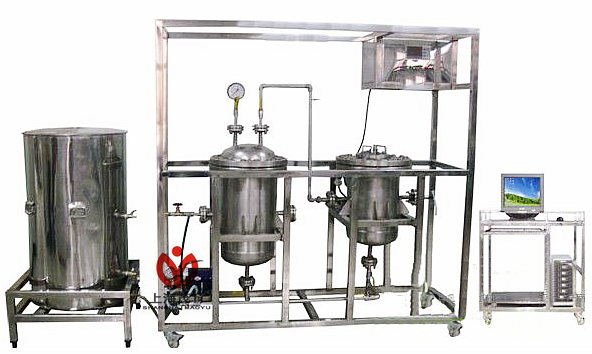

MYHG-19外压容器稳定性测定装置

外压容器稳定性测定装置-采用圆筒形容器在外压作用下的失稳过程和失稳后的形状,失稳时的临界压力;不锈钢结构,安全性高。
二、
实验项目
1、观察圆筒形容器在外压作用下的失稳过程和失稳后的形状;
2、测量试件失稳时的临界压力、失稳后的波形和波数并与理论值比较。
三、技术参数
1、内压薄壁容器内压力0.6MPa;
2、薄壁圆筒直径75mm,壁厚0.2mm;
3、薄壁圆筒外压失稳临界压力 =0.48MPa;
4、不锈钢框架设备主体:长×宽×高2200×700×1900mm,
四、装置配置:
1、不锈钢卧式离心泵
2、储水罐
3、外压失稳测试罐
4、压力传感器
5、不锈钢阀门;
6、手动试压泵
7、安全阀
8、压力表
9、不锈钢管路和仪表控制柜等组成。
详细说明:

技术指标 说明
装置功能 1、观察圆筒形容器在外压作用下的失稳过程和失稳后的形状。
2、测量试件失稳时的临界压力、失稳后的波形和波数并与理论值比较
设计参数 1、内压薄壁容器内压力0.6MPa
2、薄壁圆筒直径75mm,壁厚0.2mm,
3、薄壁圆筒外压失稳临界压力 =0.48MPa,
公用设施 1、水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
2、电:电压AC380V,功率1.5KW,标准三相五线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3、实验物料:清洁自来水,外配设备:无。
主要设备 1、不锈钢卧式离心泵:WB50/025  H=36m ,Q= 3.5m3/h,1台
2、储水罐
3、外压失稳测试罐: DN400×600  Pg1.0  1台
4、压力传感器:LKWYD(0-1.0MPa)   1台
5、不锈钢阀门: DN15  5个
6、手动试压泵:MY-40  1台
7、安全阀:Pf=0.5 MPa 1台
8、压力表:  Y150   1.6 MPa  1台
9、不锈钢管路
10、电脑配置:CPU酷睿1.6G、内存1.0G、硬盘160G、DVD光驱,17”液晶显示器、集成显卡1套(用户自配)
11、仪表控制柜: 静电喷涂长×宽×深: 1400×600×1400mm,内安装漏电保护空气开关、电流型漏电保护器,开关电源等   1台。
12、实验软件:  1套
13、实验指导书:  1份
14、串口通讯服务器:型号NCS6001B,串口数量1个,处理器32bits 100MHz,内存2M,串口速率50-460800bps;校验位None,Even,Odd,Space,Mark;数据位5,6,7,8;停止位1,1.5,2;流量控制RTS/CTS ,XON/XOFF;串口形式DB9针;保护15KV;网口;网口形式RJ45;速率10/100M自适应10M;保护内嵌2KV电磁隔离;软件协议DHCP,Telnet,PPP/SLIP,TCP,UDP,IP,ICMP,ARP,SNMP,HTTP实COM驱动Windows NT/2000/XP/2003 实COM驱动;电源5V,2A
不锈钢框架设备主体:长×宽×高2200×700×1900mm,(SU304璧厚1.5mm)
测控组成 变量 检测机构 显示机构 执行机构
温度 铂电阻温度计 AI-501
外压失稳测试罐压力 压力传感器 AI-501
