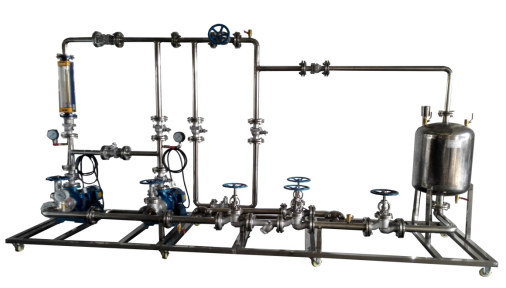

MYHG-36管路拆装实训装置

管路拆装实训装置-是考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察

分项	说明
装置功能	1．强化手动操作技能训练。 2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。 4.本装置能进行双泵串并联两种不同安装及操作运行。
设计参数	液体流量：0～8m³/h。液体温度：常温。
公用设施	1.水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 2.电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 3.气：无。 4.实验物料：清洁自来水。
主要设备	1.水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 2.循环水泵：机械密封卧式连轴化工泵供电：三相380VAC ，功率：2.2KW。 3.水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。 4.水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。 5.回流管路：304不锈钢材质，DN25。 6.安全泄压管路：304不锈钢材质，DN25。 7.灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。 8.耐压测试管路：304不锈钢材质，专用管路耐压测试接口。 9.电源设备：布线槽，带漏电保护的空气开关盒。 10.设备尺寸：3500x600x2200 mm (长x宽x高)。 11.耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 12.辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
测控组成	变量	检测机构	显示机构	执行机构
	离心泵进口压力	压力表，精度：1.5%FS	压力表就地显示	无
	离心泵出口压力	压力表，精度：1.5%FS	压力表就地显示	管路出口阀（手动）
	流体流量	玻璃转子流量计，精度：4%FS	流量计就地显示	管路出口阀（手动）
	流体温度	双金属温度计，精度：1.5%FS	温度计就地显示	无

友情提示：
1、设备验收：各采购单位收货时请检查管路拆装实训装置的货品外观，核实管路拆装实训装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供管路拆装实训装置产品说明书内的质保条件和质保期，在质保范围内提供对管路拆装实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的管路拆装实训装置选型错误或管路拆装实训装置购买数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对管路拆装实训装置的发货期为参考值，如您需要了解管路拆装实训装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对管路拆装实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关管路拆装实训装置的技术咨询。
