| 技术指标 | 说 明 | |||

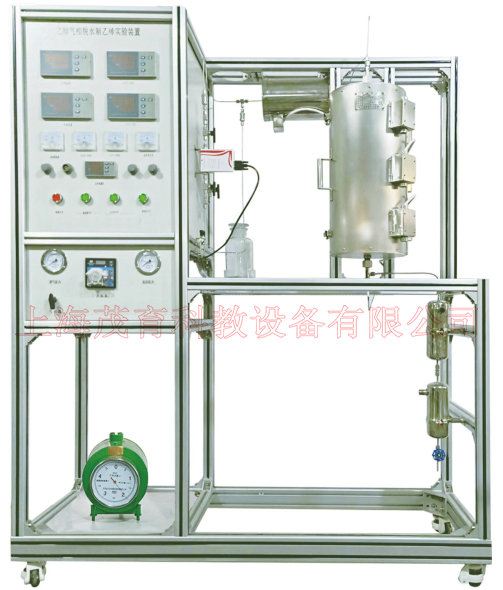

| 乙醇气相脱水制乙烯实验装置-功能 |
1、了解以乙醇气相脱水进行制备乙烯的过程，学会设计实验流程和操作； 2、掌握乙醇气相脱水操作条件对产物收率的影响，学会获取稳定的工艺条件的方法。 3、熟固定床反应器的特点以及其它有关设备的使用方法，提高实验技能。 |
|||
| 主要配置 | 主要由开启式管式炉、反应管、质量流量计、预热器、蠕动泵、压力表、阀门、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。 | |||
| 公用设施 |
水：装置需冷却水，自带和自来水管相连的接口。 电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：乙醇 |
|||
| 技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；工作压力：<0.5MPa。 2、1 路气体管路，气体质量流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。 3、Φ280*500mm开启式电阻丝加热炉，加热功率1.5KW，加热形式：碳化硅炉+金属内衬，最高温度800℃。 4、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1-10ml 5、预热器：功率500W，304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃，使用压力:常压。 6、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。 7、气液分离器：容积500mL，316L卫生级不锈钢。 8、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。 9、鼓泡罐：容积1.0L，304不锈钢材质。 10、湿式气体流量计：额定流量：0.2m3/h，容积：2L，精度：±1%。 11、不锈钢防震指针压力表0-0.25MPa,数量2个。 12、温度传感器：K热电偶，显示分度0.1℃。 13、管路阀门：316L不锈钢精密卡套管和阀门。 14、节能环保冷凝系统：温度范围-10～20℃，5L，数字式，控温精度±0.5℃。 15、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。 16、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。 17、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。 18、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。 19、额定电压：380V，总功率：3.5kW。 20、外形尺寸：1500×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 21、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 22、配数据采集软件一套，在线工业组态软件一套。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 气体质量流量控制器 | 触摸屏 | 阀控 | |
| 乙醇加入量 | 蠕动泵 | 触摸屏 | 转速调节 | |
| 预热器加热温度 | K型热电偶 | 触摸屏 | 调压模块 | |
| 反应器加热温度 | K型热电偶 | 触摸屏 | 调压模块 | |
| 反应温度 | K型热电偶 | 触摸屏 | 无 | |
| 反应压力 | 指针式压力表 | 压力表就地显示 | 无 | |
