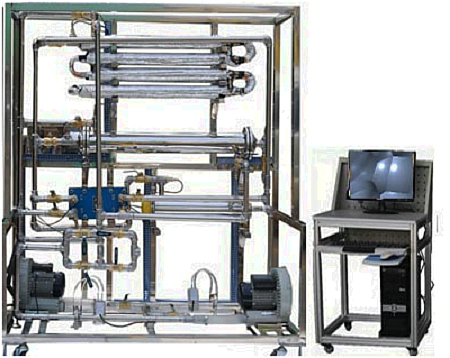

MYH-32数字型换热器综合实验装置

数字型换热器综合实验装置-是了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。分别测定冷热流体流量改变换热器的传热系数变化；分别测定逆并流操作对换热器平均推动力及传热系数的影响。
二、装置组成
换热器综合实验装置（气-气列管换热）由换热器综合实验装置实验对象，电加热预热器、换热器综合实验装置智能仪表上位控制系统电控箱、上位控制系统软件及数据分析处理软件四部分组成。
换热器实验对象机械结构
1、热器结构类型：列管式换热器。
2、统安装在由不锈钢方钢管制作的可移动框架平台上，框架平台上部安装列管式换热器的换热器部件，下部安装电加热预热器、冷流体循环风机、热流体循环风机。管道采用不锈钢管。
三、检测传感执行装置
1、列管式换热器进出口温度检测变送及显示：共计采用4组精微PT100热电阻＋智能巡检记录仪。
2、冷体流量检测变送控制显示：智能流量积算仪＋孔板流量计+冷流体风机。
3、热流体流量检测变送显示：智能流量积算仪＋孔板流量计+热流风机。
4、预热器的温度检测变送控制及显示： Pt100热电阻+智能调节议+可控硅移相调压器+2kw电加热管。
四、技术数据及配置清单

分项	说明
装置功能	1、了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。
	2、分别测定冷热流体流量改变换热器的传热系数变化；
	3、分别测定逆并流操作对换热器平均推动力及传热系数的影响。
公用工程	电：AC380V、12A、三相四线制或三相五线制，AC220V、4A、单相三线制冷流体空气：来自冷流体风机；、热流体空气：来自热流体风机及空气预热加热箱。风机：高效低噪涡流风机。
对象组成	不锈钢框架（带凉棚顶罩及滑轮及禁锢脚）。
	冷流体进出：不锈钢材质，DN30，进口闸阀调节流量。热流体进出管路：不锈钢材质，DN30。
	不锈钢列管式换热器：换热面积 0.5㎡，换热器Ф108 ,长1000。
检测组成	变量		检测机构	显示机构	产地/型号	备注
	冷流体进、出口温度		PT100热电阻精度：0.5%FS	智能巡检记录仪精度：0.5%FS	PT100热电阻：西门子
					智能巡检记录仪：厦门宇电
	热流体进、出口温度		PT100热电阻精度：0.5%FS	智能巡检记录仪精度：0.5%FS	PT100热电阻：西门子
					智能巡检记录仪：厦门宇电
	冷空气流量		孔板流量计+扩散硅差压变送器精度：1.5%FS	智能流量积算仪精度：0.5%FS	智能流量积算仪：厦门宇电
	热空气流量			智能流量积算仪精度：0.5%FS	智能流量积算仪：厦门宇电
控制调节组成	调节变量		执行机构及调节仪表		智能调节仪：厦门宇电
	冷流体流量调节		变频器及智能调节仪
	预热器温度调节		可控硅移相调压器及智能调节仪
智能仪表控制系统电器控制柜组成			标准电器控制箱：长x宽x深：1800x500x600mm，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，开关电源等。
软件组成		载体要求	方正计算机：双核2.0G，内存2GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。
		在线监控	MCGS5.5通用版组态软件；
		数据处理	数据处理软件一套；在线监控软件；
		仿真软件	三维动画及仿真软件：列管式、浮头式、U型、线绕式换热器工作原理。结构、拆装及组装三维动画及仿真软件

友情提示：
1、设备验收：各采购单位收货时请检查数字型换热器综合实验装置的货品外观，核实的数字型换热器综合实验装置及配件，拒收处于受损状态的数字型换热器综合实验装置；
2、设备质保：茂育将为各采购单位提供数字型换热器综合实验装置说明书，在质保范围内提供对数字型换热器综合实验装置的免费维修，超出条件承诺时提供对数字型换热器综合实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致数字型换热器综合实验装置的选型错误或购数字型换热器综合实验装置数量错误，造成数字型换热器综合实验装置的退换货要求，将不被接受；
4、设备货期：对数字型换热器综合实验装置的发货期为参考值，如您需要了解数字型换热器综合实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对数字型换热器综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数字型换热器综合实验装置的技术咨询。
