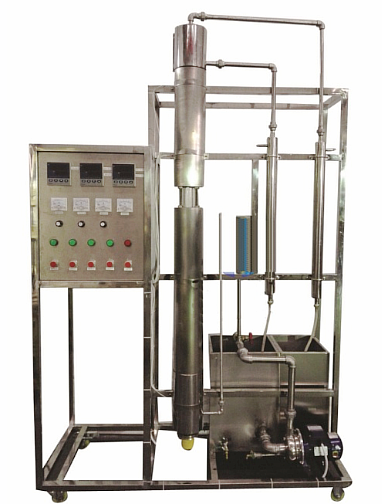

MYH-34单管升膜蒸发实验装置

单管升膜蒸发实验装置-观察流体水在升膜蒸发器内的流动状态(泡状流、弹型流、搅拌流和环状流);测量在不同流型下的对流传热系数及蒸汽的干度。
分 项 说 明
装置功能 1、观察流体水在升膜蒸发器内的流动状态(泡状流、弹型流、搅拌流和环状流)。
2、测量在不同流型下的对流传热系数及蒸汽的干度。
设计参数 传热系数:1000-5000 ( w/m.2.oC)。液体流量:4~40L/h、常压操作。
公用设施 1、水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
2、电:电压AC220V,功率2.5KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:清洁自来水,外配设备:无。
主要设备 1、304不锈钢预热釜:功率2.0KW,可调,带保温层。
2、304不锈钢加热段:φ22*750mm,功率0.2KW可调,带保温层。
玻璃观测段 长度100mm高硼硅玻璃视窗。
3、304不锈钢测量段:φ18*500mm,功率0.2KW可调,带保温层。
4、304不锈钢液体冷却器:列管冷凝器,换热面积0.1m2 。
5、304不锈钢蒸汽冷凝器:列管冷凝器,换热面积0.1m2 。
6、LZB-10转子流量计:
流量范围6~60L/h 。
7、不锈钢离心泵 1台。
8、不锈钢水箱 1台。
9、冷却水出口温度 1支。
10、主体温度、壁面温度热电偶3支。
11、宇电AI702M多路数字温度显示仪。
12、宇电AI518温度控制仪(带手动功能)。
13、304不锈钢仪表柜:测控、电器设备在实验架上。
14、
304不锈钢材质框架1500*500*2000mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
液体温度 Pt100铂电阻 数字温度仪
预热温度 Pt100铂电阻 数字温度控制仪 固态调压模块
液体流量 转子流量计 流量计就地显示 管路出口闸阀(手动)
