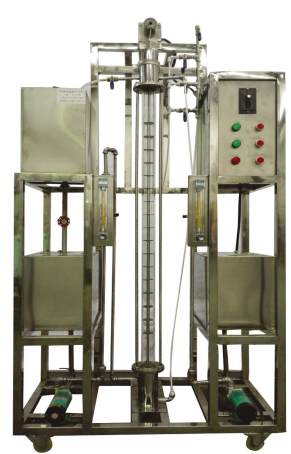

MYH-12 振动筛板萃取实验装置

振动筛板萃取实验装置-是了解振动筛板萃取实验装置的构造和应用；测定萃取效率；掌握振动频率与萃取效率的相互关系。

技术指标	说明
振动筛板萃取实验装置特点	1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。 2、整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。 5、塔内构件及管道均由304不锈钢材质制作。 6、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、了解振动筛板萃取实验装置的构造和应用。 2、测定萃取效率。 3、掌握振动频率与萃取效率的相互关系。
设计参数	1、玻璃萃取塔直径：DN25mm，高度：1500mm。 2、筛板数：12 块。 3、输送泵：分别将两相液体输送至高位槽中。 4、流量计流量：10-100L/h。 5、振动机构：调速电机功率：75W，调速范围：0-250转/分。 6、控制屏面：温度、流量、振动频率的显示及调节。 7、框架为不锈钢，结构紧凑，外形美观，流程简单，操作方便。 8、外形尺寸：800×650×2500mm。
公用设施	水：装置自带不锈钢水箱，连接自来水接入。电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：水—煤油—苯甲酸。外配设备、药品：煤油—苯甲酸、Na(OH)₂标准液、化学分析仪。
主要设备	304不锈钢水箱：250250250mm三个。萃取塔全为玻璃制作。直径为φ45mm，高度为1200mm。共20块筛板组成，周围用螺杆固定。能很好的观察到实验的全过程。　　　定位器：倒U状，直径φ10mm，304不锈钢材质。可调速电机：电压AC220V，功率60W，电机的振动转速由电位器手动调节（带限速装置）。 LZB-4水转子流量计：流量范围1.6～16L/h。宇电AI501数字转数显示仪。宇电AI702M多路温度显示仪。转速传感器：霍尔开关。 Pt100铂电阻温度传感器：0—100℃。 MP型磁力驱动泵（两台）：功率30Ｗ，扬程8m。正泰电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架800×650×2500mm（长×宽×高），带脚轮及禁锢脚。
测控组成	变量	检测机构	显示机构	执行机构
	振动频率	霍尔开关	转数显示仪	调速器
	水流量	转子流量计	转子流量计	手动阀门
	油流量	转子流量计	转子流量计	手动阀门
	温度	PT100铂电阻	数字温度计	无

友情提示：
1、设备验收：各采购单位收货时请检查振动筛板萃取实验装置的货品外观，核实振动筛板萃取实验装置的数量及配件，拒收处于受损状态的振动筛板萃取实验装置；
2、设备质保：茂育将为各采购单位提供振动筛板萃取实验装置产品说明书内的质保条件和质保期，在质保范围内提供对振动筛板萃取实验装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的振动筛板萃取实验装置选型错误或购买振动筛板萃取实验装置数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：振动筛板萃取实验装置的发货期为参考值，如您需要了解振动筛板萃取实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对振动筛板萃取实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关振动筛板萃取实验装置的技术咨询。
