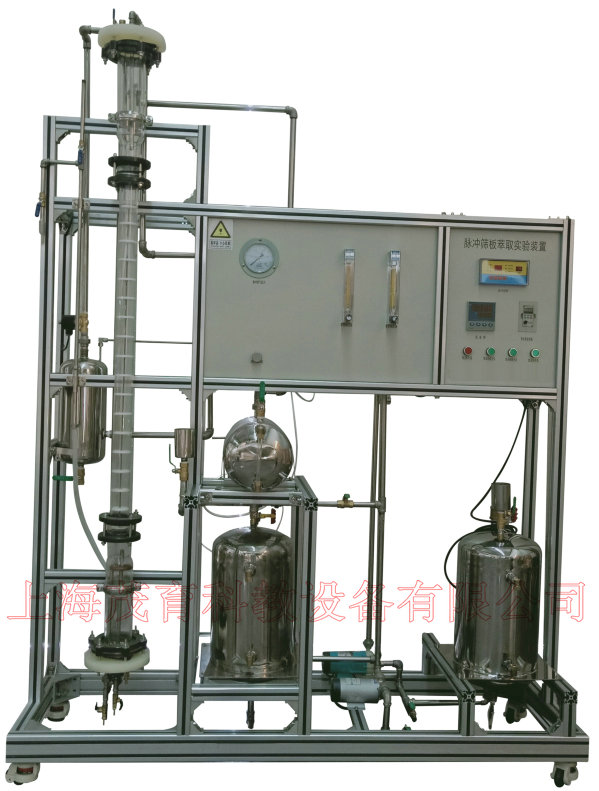

MYH-40脉冲筛板萃取塔实验装置

脉冲筛板萃取塔实验装置-了解脉冲筛板萃取塔的结构;掌握脉冲筛板萃取塔性能的测定方法;了解筛板萃取塔传质效率的强化方法。
技术指标 说 明
装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法。
3、了解筛板萃取塔传质效率的强化方法。
主要配置 筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架。
公用设施 水:装置自带不锈钢水罐,连接自来水接入。 实验物料:水--- 煤油。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数 筛板萃取塔,塔两端直径较大部分为上澄清段(油水分离)和下澄清段。中间为两相传质段,在塔的下澄清段装有脉冲管和轻相分布器;在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时,由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动,迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中,并形成强烈的上下湍动,从而促进传质过程的进行。玻璃筛板塔:直径Ф60mm,有效高 1000mm,板间距50~100mm;上、下扩大段直径Ф100mm,高300~500mm。
进料泵:MP-20RM微型磁力泵,功率35W,最大流量0.5m3/h,扬程4m。
微型齿轮泵:220V三相电机,配变频器。
4、流量计:玻璃转子流量计2.5-25L/h,数量2支。
5、空压机:无油静音空压机,功率750W。最大工作压力0.8Mpa,带油水分离器。
6、脉冲控制仪:无触点脉冲控制仪,电压220V,功率40W,脉冲间隔时间0.8-30s。
7、稳压器:工作压力0-0.8Mpa。
8、原料槽:容积20L,304卫生级不锈钢。
9、萃取相罐:容积20L,304卫生级不锈钢。
10、萃余相槽:容积20L,304卫生级不锈钢。
11、宇电AI501数字转数显示仪。
宇电AI702M多路温度显示仪。
12、转速传感器:霍尔开关。
13、Pt100铂电阻温度传感器 :0—100℃。
14、正泰电器:接触器、开关、漏电保护空气开关。
15、304不锈钢管路、管件及阀门。
16、仪表柜:测控、电器设备在实验架上。
17、
外形尺寸:1700×550×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
16、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
液体温度 PT100铂电阻 数字仪表
进气脉冲 脉冲控制仪 脉冲控制仪 电动阀
液体流量 转子流量计 转子流量计
振动频率 霍尔开关 转数显示仪 调速器
