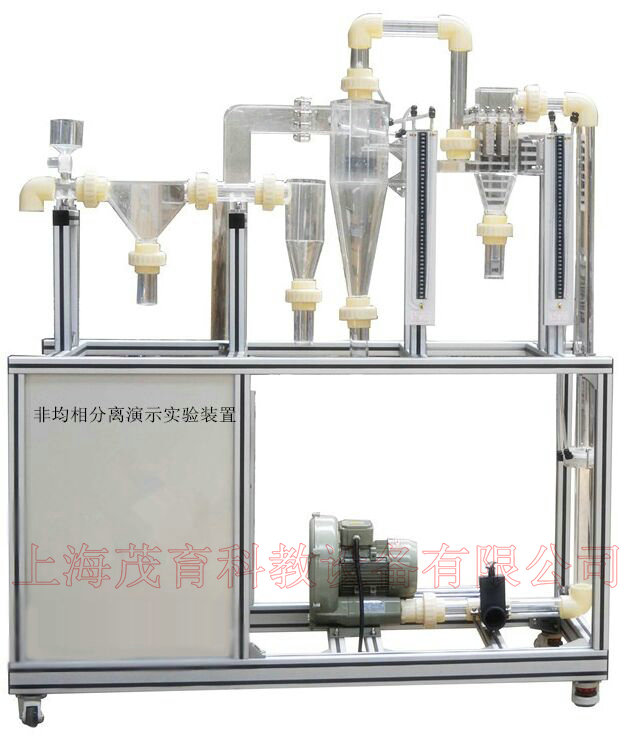

MYH-47非均相分离演示实验装置

非均相分离演示实验装置-可了解气-固体系不同分离设备的结构及工作原理；定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定；可分别观察气-固在重力沉降室、惯性沉降室、旋风分离器及袋滤器中的分离情况，了解气-固体系分离的工业化处理流程；观察分析风速改变时各分离器内的分离情况，旋风分离器的能耗情况；了解星形固体进料、孔板流量计的结构及工作原理。

分项	说明
装置特点	1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本实验装置分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 4、固体颗粒抽吸装置采用星形进料方式，抽吸速度均匀。 5、示踪颗粒采用有色物料，清晰显示气体流向。 6、利用低噪风机有效降低实验室噪音。 7、装置设计可360度观察，实现全方位教学与实验。
装置功能	1、可了解气-固体系不同分离设备的结构及工作原理。 2、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。 3、可分别观察气-固在重力沉降室、惯性沉降室、旋风分离器及袋滤器中的分离情况，了解气-固体系分离的工业化处理流程。 4、观察分析风速改变时各分离器内的分离情况，旋风分离器的能耗情况。 5、了解星形固体进料、孔板流量计的结构及工作原理。
设计参数	有效风量变化范围10-62m3/h，除尘颗粒直径从3mm-75μm[200目粉尘]。
公用设施	气：空气来自风机（自带气源）。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：玉米面或洗衣粉，外配设备：无。
主要设备	1、有效风量变化范围10-62m3/h，除尘颗粒直径从3mm-75μm[200目粉尘]。 2、星形进料器：材质为透明有机玻璃。 3、重力沉降室、惯性沉降室、旋风分离器及袋滤器：材质为透明优质有机玻璃。 4、灰斗：材质为透明优质有机玻璃，快装接口。 5、漩涡气泵：功率 550W，最大流量70m3/h。 6、管路：透明，壁厚不小于2.5mm。 7、阀门：UPVC闸阀。 8、孔板流量计：透明，标准环隙取压，m=0.4。 9、旋风分离器能耗测定：±2000PaU型管压差计。 10、外形尺寸：1650×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	压力	压力计	U型管压差计
	流量	孔板流量计	U型管压差计	调压阀（手动）

友情提示：
1、设备验收：各采购单位收货时请检查非均相分离演示实验装置的货品外观，核实非均相分离演示实验装置的数量及配件，拒收处于受损状态的非均相分离演示实验装置；

2、设备质保：茂育将为各采购单位提供非均相分离演示实验装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对非均相分离演示实验装置的有偿维修；

3、设备退换货：各采购单位单方面原因导致的非均相分离演示实验装置选型错误或购买本装置数量错误，造成本装置的退换货要求，将不被接受；

4、设备货期：对非均相分离演示实验装置的发货期为参考值，如您需要了解非均相分离演示实验装置的精确货期，请与茂育的销售人员联系；

5、咨询电话：如各采购单位对非均相分离演示实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关非均相分离演示实验装置的技术咨询。
