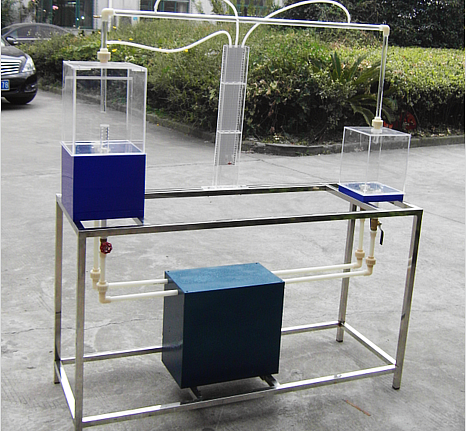

MYLT-38虹吸演示仪

虹吸演示仪功-能说明:
1、外形尺寸:1000×350×1800mm
2、工作电压:220V   功率:200W
二、
主要用途:
1、演示虹吸的成因和破坏及其在管中的压强分布规律。
三、
主要配置:
1、移动式不锈钢实验台;
2、供水箱;
3、水泵;
4、低位水槽;
5、高位水槽;
6、虹吸管;
7、测压管等。

四、实验原理
在生产和生活中,常见用一根管子从大容器液面下绕过容器上口向外导流液体。这种管子称为虹吸管,管内的水流现象称为虹吸现象。虹吸管的工作原理是先将管中空气抽出,使虹吸管路形成真空,在大气压强的作用下,高水位水箱的水从管口上升到管的顶部,然后流向低水位水箱。
下面应用稳定总流量能量方程来分析和求解虹吸管水流的流速、流量、虹吸高度等问题。

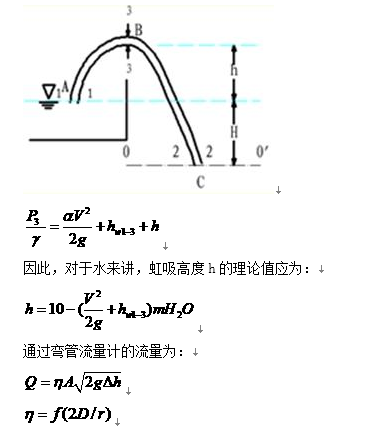

下图中,首先选取通过虹吸管水流出口点的水平面0—0 ′为基准面。然后根据已知条件,正确选择计算断面,为了求解管内流速及流量,我们应选取通过水池表面A点的断面1—1和通过虹吸管出口处C点的断面2—2,列出稳定总流量能量方程:

由上式可以看出,虹吸管引流液体的能量来自虹吸管出口至容器内水面间的位能(位置水头)H,它的一部分用于克服虹吸管内的阻力,即损失能量hw,另一部分用于转变为流速水头,以保证有一定的流量流出。由此可得虹吸管内的断面平均流速为:


五、实验步骤
1.将测压小水箱中加水至1/2。为增加演示效果,可在水中加入少量红墨水。
2.开启水泵,向高水位水箱,低水位水箱注水,使高水位水箱有溢流,低水位水箱水位达到2/3后,关闭供水阀。
3.打开低位水箱的放水阀,在虹吸管形成真空后,水流将由高位水箱向低位水箱流动,同时能看到测压小水箱中的各测压管中的水位的变化,显示管路中各处的真空压力值,其它两根用以测量虹吸管路中弯管流量计的压差。
4.打开螺塞,吸入空气,可观察虹吸之破坏过程。
六、思考题:
1、为什么虹吸式出水流道出口下方会出现涡旋?
2、如何消除虹吸式出水流道出口下方出现的涡旋?

友情提示:
1、设备验收:各采购单位收货时请检查虹吸演示仪的货品外观,核实的
虹吸演示仪及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供虹吸演示仪说明书,在质保范围内提供对
虹吸演示仪的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致
虹吸演示仪的选型错误或购实验设备数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对虹吸演示仪的发货期为参考值,如您需要了解
虹吸演示仪的精确货期,请与上海茂育公司的销售人员联系;
5、
咨询电话:如各采购单位对虹吸演示仪有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关虹吸演示仪的技术咨询。
