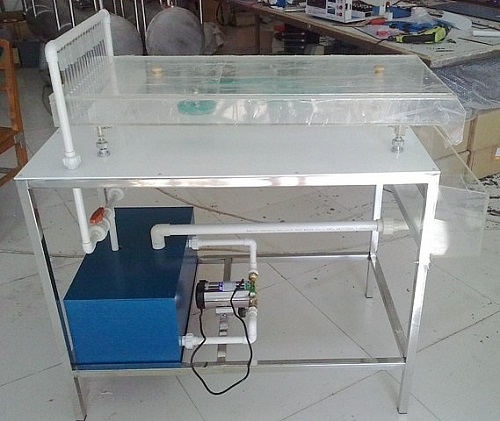

MYLT-39 油槽流线仪

液体流线仪-[油槽流线仪] 利用有泡沫的变压器油流经导叶时形成的流线,观察流线经过不同试件表面时的变化
二、实验目的:
1、观察液体绕经不同固体壁面的变化。
2、研究液流在模型试件出口和入口的流线变化。

三、技术参数:
1、外形尺寸:1000×400×1000mm
2、工作电压:220V   功率:80W
3、、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
4、油泵:采用低噪声潜入式小型油泵,功率:90W。
5、试件:机翼、圆柱体、突扩、突缩(反放突扩、突缩),材质透明有机玻璃。
6、供油箱:容积约25L,优质PVC材质。
7、油盘:尺寸:350×80mm,整体透明优质有机玻璃材质,便于观察实验想象。
8、油盘调整螺栓:304不锈钢材质,便于调节油盘坡度及总体平衡。
9、实验所用的流体为全循环设计。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便
11、框架为可移动式设计,带脚轮及禁锢脚
四、主要用途:
1、利用有泡沫的变压器油流经导叶时形成的流线,
2、观察流线经过不同试件表面时的变化。
五、主要配置:
1、循环油箱;
2、油泵;
3、油槽;
4、流线发生器;
5、移动实验台;
6、圆柱形;
7、机翼形工件;
8、使用指导书;
