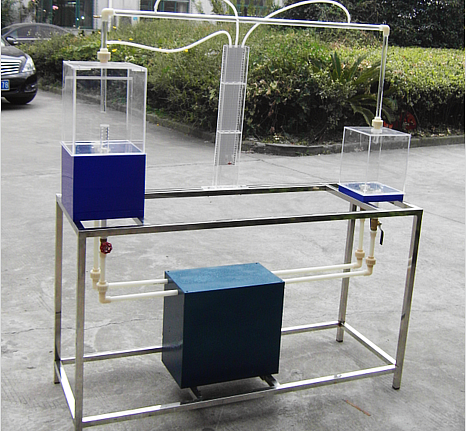

MYLT-05 自循环虹吸实验装置

自循环虹吸实验装置-实验目的：

1、演示虹吸的成因和破坏及管中压强分布。

2、测量虹吸管真空度，并确定最大真空域，满足供定性分析虹吸管流动的能量转换特性。

二、主要配置：

1、虹吸管

2、水泵

3、高位水箱

4、低位水箱

5、测压管

6、刻度标尺

7、抽气装置

8、阀门

9、自循环装置

10、不锈钢框架。

三、技术参数：

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，功率：200W

2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。

3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。

4、采用自吸抽气技术，启动时可自动排除管中空气，操作简便。

5、测压计为透明有机玻璃，可显示测量各测点的真空度以及在管中的压强分布。

6、实验管道装有弯管流量计，以测量流量。

7、采用低噪声无锈蚀环保型水泵，最高扬程：12m，额定流量：15L/min，功率：120W。

8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。

9、实验所用的流体-水为全循环使用设计，充分节约水资源。

10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。

11、外形尺寸：1200×500×1800mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。

友情提示：
1、设备验收：各采购单位收货时请检查自循环虹吸实验装置的货品外观，核实自循环虹吸实验装置的数量及配件，拒收处于受损状态的自循环虹吸实验装置；
2、设备质保：茂育将为各采购单位提供自循环虹吸实验装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的自循环虹吸实验装置选型错误或购买自循环虹吸实验装置数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：对自循环虹吸实验装置的发货期为参考值，如您需要了解自循环虹吸实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对自循环虹吸实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关自循环虹吸实验装置的技术咨询。
