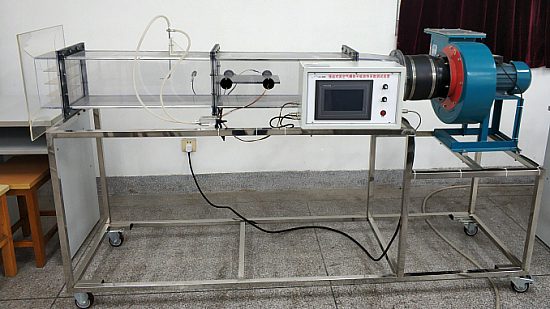

MYLT-46A空气纵掠平板放热系数测试装置

空气纵掠平板放热系数测试装置-实验目的
1、了解对流换热的实验研究方法。
2、了解空气流速及平板壁面温度的测量的方法,测定空气横掠平板平均表面传热系数,根据对受强迫运动放热过程的相似分析,并将结果整理成准则关系式。
3、学习测量风速、温度、热量的基本技能。
二、技术参数:
1、工作环境:常温、常压下运行,
2、工作电源:三相五线380V±10%,50Hz,功率1500W。
3、安全保护:具有接地保护,漏电保护,过流保护。
4、外型尺寸:2100×500×1500mm。
三、主要配置及参数
1、风道:采用矩形风道,有机玻璃材质,包括风道进口集流段、整流格栅段、风道压力和空气温度测量段、试件段、变径段(测腔体温度),测速段和风机段,风道内截面尺寸100×200mm。
2、离心风机1台:150FLJ6-2N,中压AC220V,50HZ,330W,2600r/min。
3、变频器1台:AC220V,0~50HZ变频调节风量。
4、平板试件:采用紫铜板,试件尺寸300mm*200mm*8.4mm,表面黑度ε=0.2,导热系数λ=15(W/m℃)。
5、平板加热器:云母片缠绕加热丝,上下面覆盖云母片,两块铜板将平板加热器压在中间,构成平板试件,并使用导热硅胶密封,平板试件加热功率500W。
6、PT100温度热电阻8个:显示精度0.1℃,套管8个。
7、硅胶软管测压环2个、差压传感器、毕托管1个:流量系数0.996。
8、电加热器配备电子集成固体调压模块无机调节。
9、7英寸彩色触摸式液晶显示屏,PLC:数据采集采用模拟量输入/输出模块、配备RS485连接口。实验数据处理软件:通过图形元件结合变量来采集实验数据,通过历史数据表格来记录历史数据,利用XY曲线来观察数据变化趋势。
10、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器1个、变频器控制面板1个、线槽等组成,控制箱面板采用铝质凹字技术制作。
11、不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。
