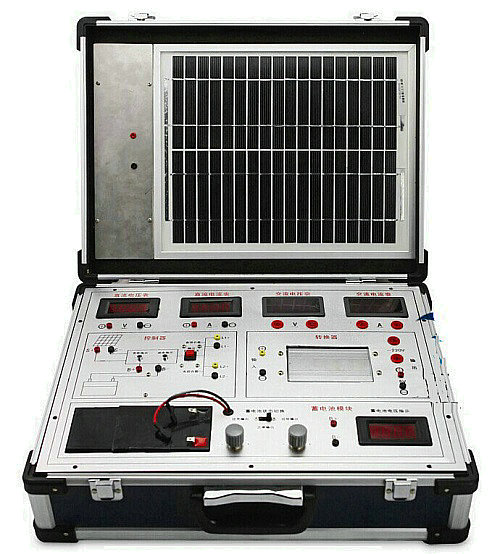

MY-PV01 太阳能光电教学实验箱

太阳能光电教学实验箱-主要是职高、大学、研究生、以太阳能光伏发电原理为主课题的研究和培训实验教学需求研制,帮助学生理解太阳能光伏发电原理,学习太阳能光电转换的实际工程应用。
太阳能教学实验箱是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。
二、
实验箱功能:
实验箱是一个太阳能光伏供电系统,通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能,再通过控制器对12V蓄电池充电,同时也对后面的逆变器供电,逆变器将12V直流电转变为220V交流电,供给各种负载使用。
三、
技术参数:
1、太阳能电池组件:
  1)Pm   10W
  2)Vmp  18.0V
  3)Imp  0.56A
  4)Voc  22.30
  5)Isc  0.60A
2、蓄电池容量:12V/7AH
3、太阳能控制器:
  1)额定输出电压、电流:12V/2A;
  2)蓄电池过充保护:14.40±0.2V,恢复13.8±0.2V
  3)蓄电池过放保护:10.80±0.2V,恢复12.5±0.2V
  4)两种输出模式:普通开/关模式、光控开/关模式
4、逆变器:
  1)额定输入电压:10~15V
  2)额定输出电压:AC220V±10%,50Hz±3Hz;DC5V
  3)输出波形:正弦波
  4)额定输出功率:150W
  5)低压关断:9V~10V
  6)过压关断:14.5~15.5
  7)温度保护:≥65℃
  8)转换效率:>90%
  9)保护功能:过载、过压、短路、低压、高温、反接
5、输入电压:AC220V/50Hz
6、工作环境:0℃~40℃,≤85%RH
7、外形尺寸:46×35 ×16cm
8、重量:约9.5KG
四、
实验内容:
1、太阳能电池光伏能量转换实验
2、环境对光伏转换影响实验
3、太阳能电池直接负载实验
4、控制器工作原理实验
5、控制器的过冲保护实验
6、控制器的过放保护实验
7、控制器的两种输出模式实验
8、逆变器的低压保护实验
9、逆变器的过压保护实验
10、逆变器输出实验
11、太阳能光伏系统电器负载实验
12、光伏控制型太阳能系统发电实验

友情提示:
1、设备验收:各采购单位收货时请检查太阳能光电教学实验箱的货品外观,核实太阳能光电教学实验箱的数量及配件,拒收处于受损状态的实验箱;
2、设备质保:茂育将为各采购单位提供太阳能光电教学实验箱产品说明书内的质保条件和质保期,在质保范围内提供对设备的免费维修,超出条件承诺时提供对实验箱的有偿维修;
3、设备退换货:各采购单位单方面原因导致的太阳能光电教学实验箱选型错误或实验箱购买数量错误,造成
太阳能光电教学实验箱的退换货要求,将不被接受;
4、设备货期:对太阳能光电教学实验箱的发货期为参考值,如您需要了解
太阳能光电教学实验箱的精确货期,请与茂育的销售人员联系;
5、
咨询电话:如各采购单位对太阳能光电教学实验箱有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关太阳能光电教学实验箱的技术咨询。
