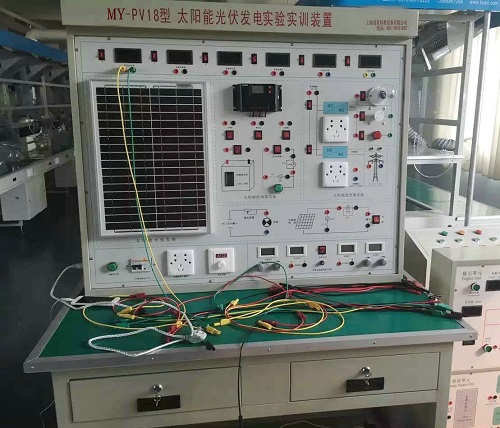

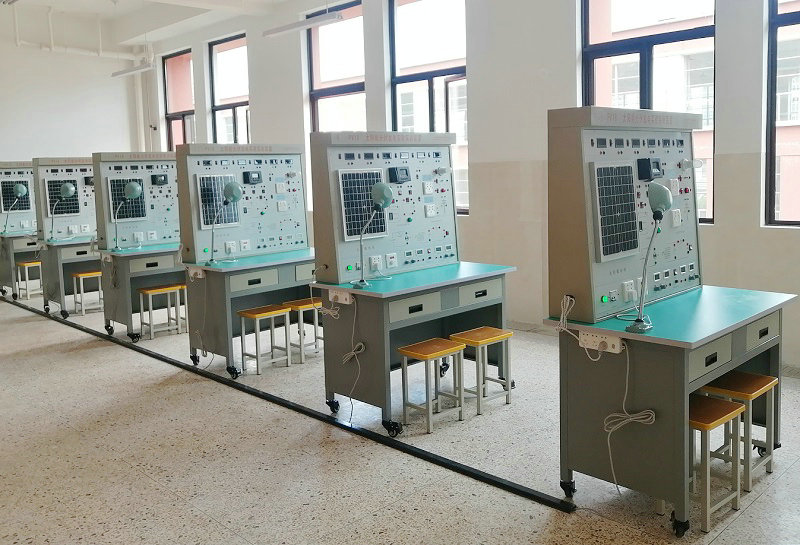

MY-PV18太阳能光伏发电系统实验实训装置
太阳能光伏发电系统实验实训装置-是基于太阳能发电，电能的整流、储存和逆变于一体的实训装置。系统分别由模拟太阳装置、光伏电池、控制器模块、离网逆变模块、同步并网模块、仪表监测模块、交直流负载模块，7 个部分组成装置采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
二、主要技术指标及规格：
实训装置外形尺寸约：1200*700*1700mm
1.太阳能电池组具体参数如下：
◆ 峰值功率：30W
◆ 最大功率电压：17.5V
◆ 最大功率电流：1.95A
◆ 开路电压：22V
◆ 短路电流：2.2A
◆ 安装尺寸：350*490*18mm
2.太阳能控制器具体功能如下
◆ 使用单片机和专用软件，实现智能控制，自动识别24V系统。
◆ 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 浮充电温度补偿功能。
◆ 使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
5．负载：
◆ 直流负载包括：LED灯，风机等；
◆ 交流负载包括：节能灯和交流电机等。
6.并网逆变器：
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
三、太阳能光伏发电系统实验实训装置-实验项目：
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
友情提示：
1、设备验收：各采购单位收货时请检查太阳能光伏发电系统实验实训装置的货品外观，核实太阳能光伏发电系统实验实训装置的数量及配件，拒收处于受损状态的太阳能光伏发电系统实验实训装置；
2、设备质保：茂育将为各采购单位提供太阳能光伏发电系统实验实训装置产品说明书内的质保条件和质保期，在质保范围内提供对设备的免费维修，超出条件承诺时提供对太阳能光伏发电系统实验实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的太阳能光伏发电系统实验实训装置选型错误或太阳能光伏发电系统实验实训装置购买数量错误，造成太阳能光伏发电系统实验实训装置的退换货要求，将不被接受；
4、设备货期：对太阳能光伏发电系统实验实训装置的发货期为参考值，如您需要了解太阳能光伏发电系统实验实训装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对太阳能光伏发电系统实验实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能光伏发电系统实验实训装置的技术咨询。
