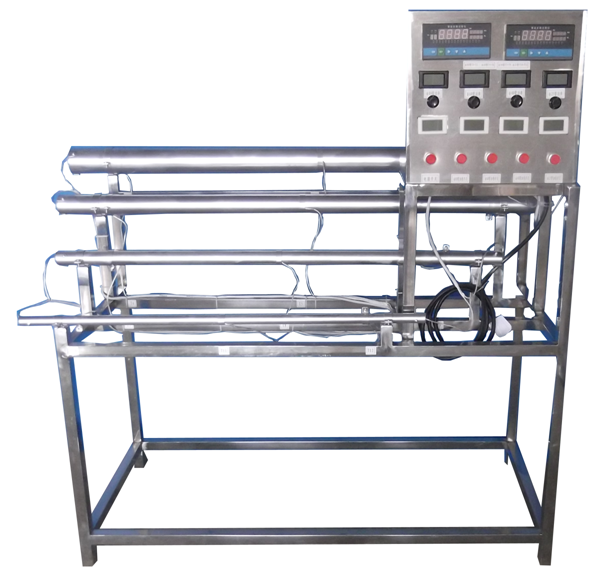

MYR-31自由对流横管管外放热系数测试装置

自由对流横管管外放热系数测试装置-实验目的：
1、测定水平单管的自由运动放热系数。
2、根据对自由运动散热的相似分析，整理出准则方程式。
二、主要配置：
1、不同长度和直径的电镀紫铜管四根，
2、管内设置加热器，
3、固体调压模块无机调节加热，
4、测温传感器，电功率测试数显仪表，
5、万能信号输入巡检仪显示温度，
6、各管配有温度控制仪表，
7、不锈钢台架及控制屏等
8、使用指导书；
三、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率3.0KW。
2、电镀紫铜管规格：Φ80mm×1600mm，Φ60mm×1400mm，Φ40mm×1200mm，Φ25mm×1000mm。
3、温度由高精度温度传感器测量，高精度16路万能信号输入巡检仪显示。
4、外形尺寸：1700×800×1600mm，外形为不锈钢可移动支架，带双刹车轮。

II型：增加带标准信号的万能信号输入巡检仪，增加带标准信号的数显电流表电压表，软件等。
1、输入电源：380V　 2.9KW
2、外形规格：2000×2000×1200mm
