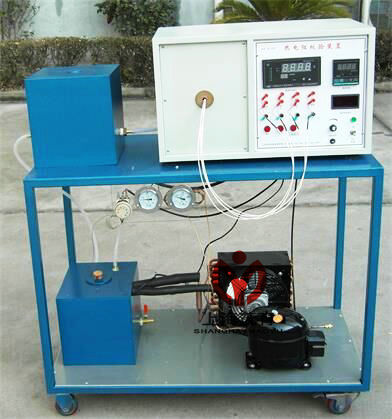

MYR-15热电阻校验装置

热电阻校验装置-是为大专院校热工实验室实验教学而设计制造的专用设备，可用于－10℃—+150℃工作范围内的热电阻（热点偶）比较法标定和检验实验。本装置结构设计合理，配用半导体制冷，试验管内制冷温度最低可达-20℃；加热温度最高可达+200℃。高精度PID温度调节控温。配有万能信号输入巡检仪作为被校热电阻的信号采集，也可以作为铜——康铜热电偶的校正信号采集。体积小、重量轻、温度场恒温稳定、操作方便、安全可靠，是满足实验教学的理想装置。
二、技术性能：
  本装置的采用导热系数高、均热性能好的紫铜作为腔体，外部采用高保温的绝热材料进行绝热，耗电小，效率高。在其腔体中可同时插入标准及控温用的标准热电阻，及2个被检热电阻或低温热电偶。室温以下的低温区，配用85瓦半导体制冷，散热区采用强制水冷却，试验管内制冷温度最低可达-20℃；室温以上的高温区，使用75瓦电加热。
可供工作温度在-10℃— +150℃工作范围内的热电阻、热电偶温区检定使用。本实验装置的控温采用高精度PID温度调节器，A级标准热电阻，精度可达±0.1℃，可在恒定温区直接显示管炉内温度场的温度数值。
本装置的采用万能信号输入8路巡检仪作为被校热电阻的信号采集，热电阻、热电偶可简单的设置输入，以减轻劳动强度，提高工作效率。
本装置使用大功率0－12V，21A直流开关电源给半导体制冷供电；交流和220V给加热器供电。
工作环境：无强磁场；温度10～35℃；相对湿度≤85%。
三、实验目的：
1、可标定热电阻及低温热电偶。
2、可加微机接口组成数字型测试装置。
四、主要配置：
1、配用半导体制冷，
2、试验管内制冷温度最低可达-20℃；
3、加热温度最高可达+200℃。
4、高精度PID温度调节控温，
5、电阻器。
6、配有万能信号输入巡检仪作为被校热电阻的信号采集，也可以作为铜——康铜热电偶的校正信号采集，
7、不锈钢实验台。
五、技术规格：
1、工作电压：220V 功率： 800W
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：450×300×500mm
