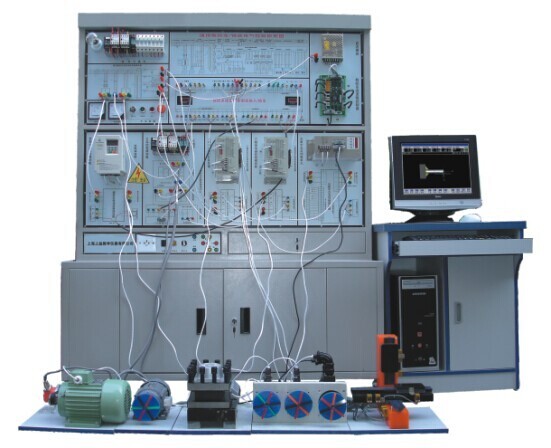

MY-04B数控车铣床综合智能实训考核实验台


MY-04B数控车铣床智能综合实训考核实验台-适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。
二、产品组成部分
MY-04B数控车/铣床智能综合实训考核实验台是由JD车床数控系统和JD铣床数控系统、机床电气控制接口板、主轴变频调速实验模块和三相电机与编码器组、全数字交流伺服驱动及伺服电机输入输出模块、步进驱动及步进电机输入输出模块、自动刀架控制模块、开关电源、三坐标限位演示器等组成。

三、实验台配置:
它由标准的PC硬件组成、DOS和XP操作平台、显示界面17’’纯平显示器、CPU2.8G、时尚粉烤机箱、内存256M、硬盘80G、超薄键盘、3D鼠标、52倍速CD-ROM等组成
四、实验台特点:
1、一台主机内置车床控制系统和铣床控制系统。可随时切换控制系统操作。
2、实验台X、Y轴采用步进驱动单元,Z轴采用伺服驱动单元
3、车床二维图形仿真演示;铣床三维线条图形演示。

五、实验实训项目
1、 数控车床/铣床系统操作编程实验(图形同步演示)
2、 数控车床/铣床系统控制主轴变频单元的调试运行与故障诊断实验
3、 数控车床/铣床系统控制全数字交流伺服电机运行与故障诊断实验
4、 数控车床/铣床电气控制设计与分析实验
5、 数控车床/铣床系统控制步进电机运行与故障诊断实验
6、 电动刀架控制原理实验及接线与故障诊断实验
7、 数控车床系统控制机床螺纹加工实验
8、 数控车床/铣床的冷却与照明及故障诊断实验
9、 丝杆螺距误差补偿实验
10、 数控车床/铣床系统脉冲当量设计控制实验(3轴任意设计)
11、 数控车床/铣床故障设计排除考核28项
六、技术性能:
1、输入电源:三相四线制380V交流电源。
2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;
3、工作环境:温度-10℃–+40℃
4、整机功耗:<3KW
5、考核柜尺寸:1370×600×1890mm

友情提示:
1、设备验收:各采购单位收货时请检查数控车铣床智能综合实训考核实验台的货品外观,核实数控车铣床智能综合实训考核实验台的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供数控车铣床智能综合实训考核实验台产品说明书内的质保条件和质保期,在质保范围内提供对的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的数控车铣床智能综合实训考核实验台选型错误或数控车铣床智能综合实训考核实验台购买数量错误,造成设备的退换货要求,将不被接受;
4、设备货期:对数控车铣床智能综合实训考核实验台的发货期为参考值,如您需要了解数控车铣床智能综合实训考核实验台的精确货期,请与上海茂育的销售人员联系;
5、
咨询电话:如各采购单位对数控车铣床智能综合实训考核实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关设备的技术咨询。
