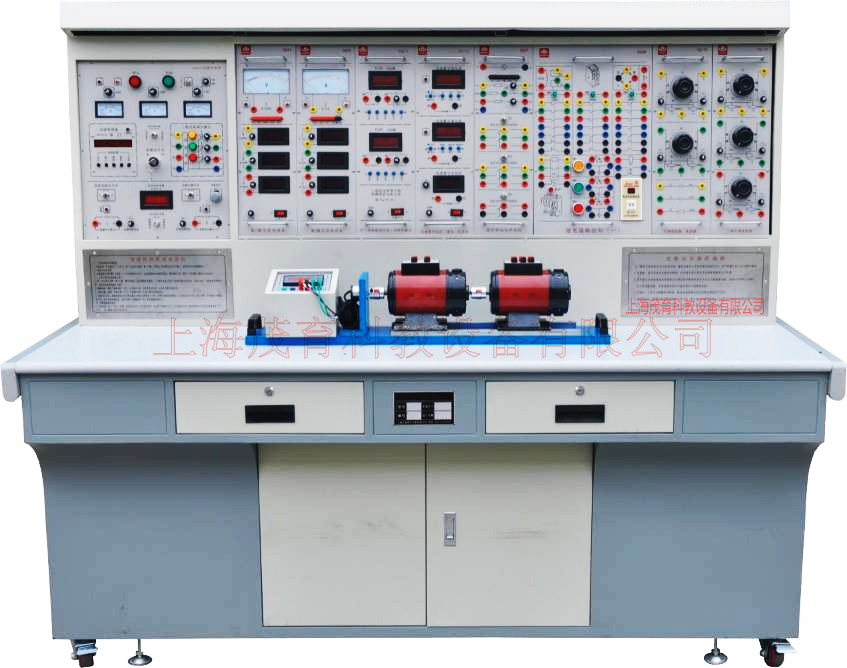

MYK-07机电设备电气系统检修装置
机电设备电气系统检修装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用与维修等专业《电机及其控制》、《电机与拖动》《电机与变压器》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。
二、技术参数
1、外型尺寸：不小于1700mm×710mm×1770mm；
2、实训台架的材料：铝木结构；
3、电源：
1) 输入：三相 AC 380V ±10% 50HZ 三相五线；
2) 交流输出： 固定：三相五线380V 接插式 1 组、220V 接插式 1 组、220V 插座式 3 组、可调：0～220V 连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）；
3) 直流输出：固定：励磁电源220 V/0.5 A 1 组、+12 V/1.5A 1 组；-12V/1.5 A 1 组； +5 V/1.5A 1 组，（具有过流保护报警切断电源，智能化误操作记录功能）。可调：电枢电源 0～ 220V/1.5A1组（有电压表监控输出）
4、接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；
5、实训室智能监控功能：具有对实验室实训设备、灯、风扇、空调等各种电气设备进行智能语音和无线远程监控功能。具有对实训室电网参数、电磁辐射、空气质量、声、光智能语音监控功能，综合呈现实验室工作、学习环境的舒适性和安全性，对影响师生健康的主要环境参数进行预警，确保师生的健康与安全。
6、误操作记录装置：误操作报警、记录、切断相应电源功能。
7、 仪表/表头：a)内部测量显示：指针式交流电压表 1只、数字式直流电压表 1只、指针式直流电压表 1只、指针式直流电流表 1 只；实时监控所测电压/电流变化；b) 实训测量用： 数显功率因数表 1 只、数字交流/直流电压表各 1 只、数字交流/电流表各1只；
8、整流桥：1 组。
9、实训用变压器：（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V
10、保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
三、装置配备
（一） 电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。带 1 条不锈钢管，它为实训提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1. 主控功能板
(1) 三相四线电源输入，通过漏电保护器，接通总开关,由接触器通过起、停按钮进行操作
(2) 交流数字电压表：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级；
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；
2. 交直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，（有电压表监控输出）具有短路保护。
(3) 直流稳压电源：±12V/1.5A两路，＋5V/1.5A一路，具有具有过流保护报警切断电源，智能化误操作记录功能）。0～24 V 可调 2 A 1 组（有电压/ 电流表实施监控输出状态）
(4) 交流电源：①设有变压器一组，（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；②设有单相调压器一组，可得到交流0～250V可调电压（具有过流保护报警切断电源，智能化误操作记录功能）；③控制屏设有三相五线380V 接插式 1 组、220V 接插式 1 组、220V 插座式 3 组。
3. 交直流仪表
(1) 交流电压表：0～500V数字交流电压表一只，精度1.0级。
(2) 交流电流表：0～5A数字交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：采用数字式，输入0～500V交流电压、0～5A交流电流。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级。
4. 整流二极管：IN5408 四只
（二） 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
（三） 实训组件
1、WD-11实训单元挂板，1 块，内置 3 只大功率磁盘电阻，与其他挂板配合使用；
2、WD-12电力拖动挂板，1 块
3、WD-13电力拖动扩展挂板，1 块
4、WD-14照明挂板，1 块
5、WD-15 液晶单答题器，1 块，与智能化实训考核挂板匹配单答题器配有航空插座。
6、WD-22 T68 镗床电路智能化实训考核挂板，1 块
7、WD-23 X62W 型铣床电路智能化实训考核挂板，1 块
8、WD-24电动葫芦电路智能化实训考核挂板，1 块
9、WD-25 Z3050摇臂钻床智能化实训考核挂板，1 块
10、实训电机（各 1 台）：
三相异步电动机DIQ20-1： PN(W):60、N(r/min):1400、UN(V)：三相 AC 380 、IN(A):0.33、连接组别：△/Y；
三相异步电动机（带离心开关）DJQ20-1：PN(W):60、nN(r/min):1400、UN(V):三相 AC 380，IN(A):0.33、连接组别：△/Y；
三相双速异步电动机DJQ18，P N(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380，IN(A):0.25/0.2、连接组别：△/2Y；
11、维修电工电力拖动仿真软件，1套，
四、机电设备电气系统检修装置-实训内容
1. 电动机点动与连续转动电路连接实训；
2. 按钮联锁的电动机正、反转电路连接实训；
3. 接触器联锁的电动机正、反转电路连接实训；
4. 接触器和按钮双重联锁的电动机 正、反转电路连接实训；
5. 电动机定子绕组串联电阻启动控制电路连接实训；
6. 按钮切换的 Y－△启动控制电路的连接实训；
7. 时间继电器切换的 Y－△启动控制电路的连接实训；
8. 电动机反接制动控制电路连接实训；
9. 电动机往返行程控制电路连接实训；
10.电动机顺序启动控制电路连接实 训；
11.电动机定时运转控制电路连接实 训；
12.按钮切换的双速电动机控制电路连接实训；
13.时间继电器切换的双速电动机控制电路连接实训；
14.简单生产机械电气控制电路连接实训；
15.交流电动机的调速实训；
16.日光灯实验
17.单相电度表实验
18.Z3050摇臂钻床电气控制电路单元常见故障的检查与排除（16个故障点）：
19.T68镗床电气控制电路单元常见故障检查与排除，（ 16 个故障现象）：
20.X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象）：
21.电动葫芦电气控制电路单元常见故障的检查与排除（16个故障现象）：
22.机床故障模拟排除有以下四大类:
1、Z3050摇臂钻床电气控制电路故障现象
1)全部电机均缺一相，所有控制回路失效
2)主轴电机缺一相
3)主轴电机缺一相
4)M2、M3 电机缺一相，控制回路失效
5)冷却泵电机缺一相
6)冷却泵电机缺一相
7)刀架快速移动电机缺一相
8)刀架快速移动电机缺一相
9)除照明灯外，其它控制均失效
10)控制回路失效
11)指示灯亮，其它控制均失效
12)主轴电机不能起动
13)除刀架快移动控制外其它控制失效
14)刀架快移电机不启动，刀架快移动失效
15)机床控制均失效
16)主轴电机启动，冷却泵控制失效，QS2 不起作用
2.铣床电气控制电路故障现象
1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电
2)主轴电机无论正反转均缺一相
3)进给电机反转缺一相
4)快速进给电磁铁不能动作
5)照明及控制变压器没电，照明灯不亮，控制回路失效
6)控制变压器没电，控制回路失效
7)照明灯不亮
8)控制回路失效
9)控制回路失效
10)主轴制动失效
11)主轴不能启动
12)主轴不能启动
13)工作台进给控制失效
14)工作台向下、向右、向前进给控制失效
15)工作台向后、向上、向左进给控制失效
16)两处快速进给全部失效
3.T68 镗床电气控制电路故障现象
1)所有电机缺相，控制回路失效
2)主轴电机及工作台进给电机，无论正反转均缺相，控制回路正常
3)主轴正转缺一相
4)主轴正、反转均缺一相
5)主轴电机低速运转制动电磁铁 YB 不能动作
6)进给电机快速移动正转时缺一相
7)进给电机无论正反转均缺一相
8)控制变压器缺一相，控制回路及照明回路均没电
9)主轴电机正转点动与启动均失效
10)控制回路全部失效
11)主轴电机反转点动与启动均失效
12)主轴电机的高低速运行及快速移动电机的快速移动均不可启动
13)主轴电机的低速不能启动，高速时，无低速的过渡
14)主轴电机的高速运行失效
15)快速移动电动机，无论正反转均失效
16)快速移动电动机正转不能启动
4.电动葫芦电气控制电路故障现象
1)吊钩电机和移动电机均缺一相
2)吊钩电机和移动电机均缺一相，显示及控制回路均失效
3)吊钩上升时，制动电磁铁失效；吊钩下降时，吊钩电机缺一相
4)移动电机缺一相
5)移动电机后移时缺一相
6)显示及控制回路失效
7)指示灯不亮，控制回路失效
8)按下SB1，KM1 线圈不吸合
9)按下SB1，KM1 线圈不吸合
10)吊钩下降及前后移动控制失效
11)按下SB2，KM2 线圈不吸合
12)前后移动控制失效
13)按下SB3，KM3 线圈不吸合
14)按下SB3，KM3 线圈不吸合
