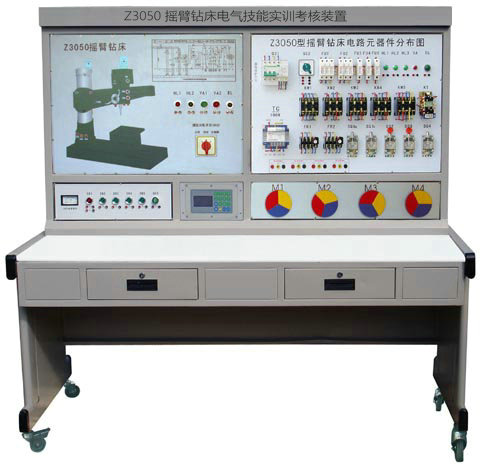

MY-Z3050摇臂钻床电气技能实训考核装置

摇臂钻床电气技能实训考核装置-是职业技术院校的电气、自动化及相关专业等电气控制的教学、考核而研制的，适用于课堂演示、机床电气控制原理性的操作实训。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为技能的训练，提供了较理想的设备。
二、技术性能：
1、输入电源：三相四线（～380V±10%  50Hz）
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m
3、装置容量：＜1KW
4、外形尺寸：约1400mm×720mm×1500mm
三、基本装备：
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
  提供三相交流电源（380V）
（2）人身安全保护体系
  屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
  屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
  面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
  面板上印有Z3050型摇臂钻床示意图，可以直观地看出Z3050型摇臂钻床的外形轮廓。
3、元器件安装板
  面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，元器件直接安装在面板表面，可以直观的观看它们的动作情况。
4、三相异步电动机
  四只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。
5、故障开关箱：
  设有16个开关，其中K1到K16用于故障设置；
6、实验桌：
  实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
三、实验项目及主要内容：
1、学生熟悉常用低压电器的机构、原理；
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
3、提高学生的动手能力的技能操作水平；
4、通过对机床故障排除，完成机床常见故障的排除；
5、可以设置故障点做为维修电工的技能考核台。
四、故障点一览表：
1、 全部电机缺一相。
2、 冷却泵电机缺一相。
3、 主轴电机缺一相。
4、 摇臂电机下降时缺一相。
5、 液压电机缺一相，控制变压器缺相控制电路失效。
6、 变压器缺一相,控制回路失效。
7、 控制回路失效。
8、 主轴启动失效。
9、 主轴能启动外,其它控制均失效。
10、摇臂升降控制失效。
11、摇臂上升控制失效。
12、摇臂下降控制失效。
13、摇臂、主轴箱、立柱松紧控制失效。
14、摇臂、主轴箱、立柱松开控制失效。
15、摇臂、主轴箱、立柱夹紧控制失效。
16、摇臂自动夹紧控制失效。

---
