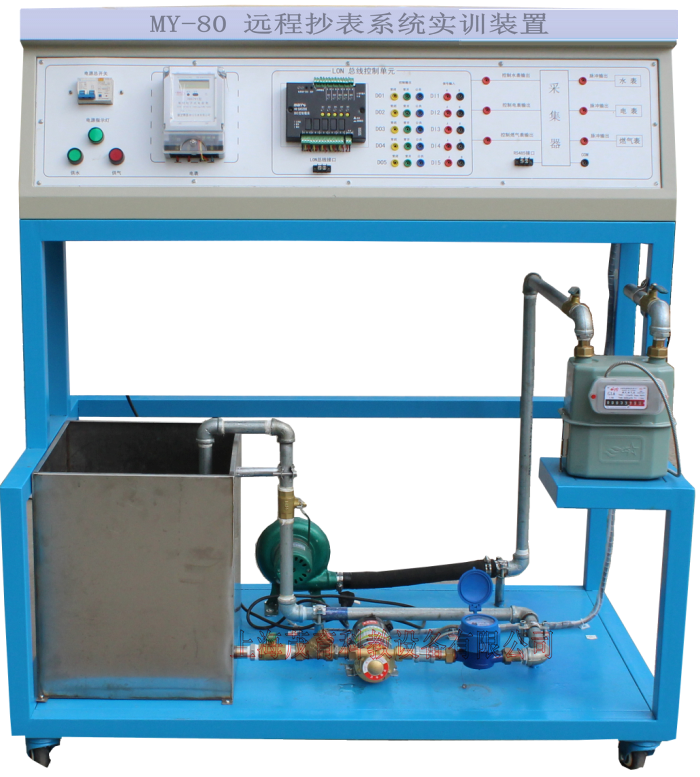

MY-80 远程抄表系统实训装置


一、MY-80 远程抄表系统实训装置-概述:
远程抄表系统实训系统是为配合职业院校楼宇专业的教学和实训而设计开发的,并出现了三种抄表表计:一种是输出脉冲式的表计、一种是内嵌CPU的智能式表计、另一种是直读表。三种表各有优缺点。
本产品采用输出脉冲式的表计做为基表,采用单片机做数据处理器,并将单片机处理后的数据传送给公司的DDC模块,上位机采用力控组态软件,使学生可以自主进行上位机程序设计,更大的发挥学生的主动性。

二、技术指标:
1、输入电源:单相三线(AC 220V±10% 50Hz)
2、工作环境:温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3、装置容量:<1.2kVA
4、参考尺寸:1200mm×548mm×1300mm
A、脉冲水表:
一般采用干簧管来实现物理量到电信号的转换。工作原理如下:当水表内有水通过时,使水表内部的齿轮转动,齿轮上带有永久磁铁,当永久磁铁经过干簧管的位置时,会使干簧管导通,这样便将水量转换成开关信号。通过转换电路转换成脉冲信号。
B、脉冲燃气表:其工作原理和水表的工作原理基本相同。
C、脉冲电表:一般采用光耦来实现转换物理量到电信号的转换。有电通过电表时,电表内部的主轮转动。当转轮上孔转到发光管的位置时,发光管的光照到光敏三级管,三级管导通,产生脉冲信号。

三、实训项目:
实训一:三表认识实训
实训二:水表抄表实训
实训三:电表抄表实训
实训四:气表抄表实训
实训五:综合抄表实训


友情提示:
1、设备验收:各采购单位收货时请检查远程抄表系统实训装置的货品外观,核实远程抄表系统实训装置的数量及配件,拒收处于受损状态的远程抄表系统实训装置;
2、设备质保:茂育将为各采购单位提供远程抄表系统实训装置产品说明书内的质保条件和质保期,在质保范围内提供对远程抄表系统实训装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的远程抄表系统实训装置选型错误或购买本装置数量错误,造成远程抄表系统实训装置的退换货要求,将不被接受;
4、设备货期:远程抄表系统实训装置的发货期为参考值,如您需要了解远程抄表系统实训装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对远程抄表系统实训装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关远程抄表系统实训装置的技术咨询。
