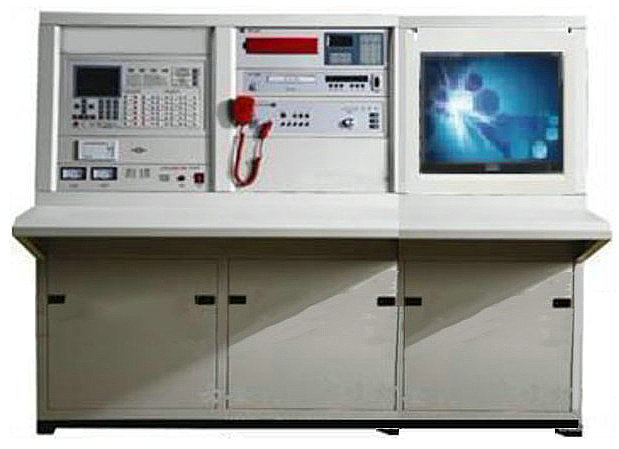

控制中心

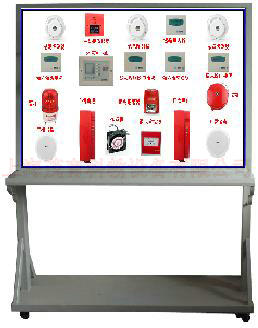

探测对象

消防自动化系统实训装置概述：

本装置在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。

二、设备的参数及性能：

（1）装置组成：

本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。软件系统功能，CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。

（2）系统实训功能：

能对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等。

（3）系统技术指标：

1、工作电压：单相三线220V±5%  50Hz

2、整机容量：＜1500W

3、控制中心台外型尺寸： 180×95×115cm3；

4、演示控制实训台尺寸：150×65×180cm3

（4）可以做的实训项目

1：消防报警联动监控计算机中心的操作

2：平面图的导入和配置操作

3：报警点的设置操作

4：制控系统的管理

5：自动消防喷水系统的联网实训、

6：消防联动系统的联网实训、

7：消防广播系统的联网实训、

8：消防联动动主机的设置

9：消防联动主机的联动编程

10：消防探测器的便用与编码

11：消防系统模块的作用与联接

12：广播主机的操作，火警状态下紧急广播的切换操作；

13：单点广播，广播话筒的操作，系统功能设置；

14：背景音乐下的火警紧急广播切换

15：无人执勤时应广播的自动切换设置

16：广播分配主机的操作，软件设置错误的判断与纠正

17：消防报警系统的互联操作，线路故障的判断与处理

18:火警通讯主机的操作，系统功能设置

19:主机与电话分机的通讯操作，分机电话的操作

20:系统原理桔构设计

21:消防报警联动监控计算机中心软件的操作培训资料

三、消防自动化系统实训装置,消防自动化系统实训设备,消防自动化系统实训平台硬件参数

1、基本配置

1.电源控制屏（铁质双层亚光密纹喷塑结构）

提供交流电源：单相交流电220V 50Hz，带有过流保护

2.楼宇实训台桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有柜门，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3.火灾报警控制器(联动型)

(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息

(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息

(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路，可连接254个现场器件

(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘

4.火灾显示盘

GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。

5.探测器

配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。

6.输入模块、控制模块

输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。

7.联动盘现场接口

(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；

(2)两种输出控制方式可供选择，电平输出和脉冲输出。

8.手动报警按钮

火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；

9.消防栓按钮

火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。

10.声光报警器、警铃

现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。

11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。

12、广播录放盘

广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。

上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。

32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。

采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。

完美的话筒工作系统：手持键控启动、"叮咚"提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。

两个各自独立的音频输出口：事故广播输出口和正常广播输出口。

正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。

正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。

两个标准外线输入口：外线1（可控口）。外线2（非启动口）。

C线联动控制口，紧急情况下可自动启动。

J线联动检查口，随时检查C线连接是否良好。

D线联动回答口，事故启动期间送出回答信号。

遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。

13、GT152功率放大器

功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能

供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；

交流供电型：AC220V

输出特性：定压120V

使用条件：①温度：－10℃至40℃   ②湿度：≤90%RH

储存条件：①温度：－15℃至45℃   ②湿度：≤80%RH

谐波失真：63Hz-16KHz ≤5%

频率特性：63Hz-16KHz ≤1dB

输入电平：0 dB

输入阻抗：平衡式 600（欧姆）

信噪比：①低阻传声器：≥55dB   ②线路输入：≥70dB

电压调整率：≤2dB

14、火警对讲电话主机：

火警对讲电话主机一套，要求选总线型的，并具有以下全部功能和指标：

实现主机与分机的点对点双向呼叫及语音对讲；

能录入用户信息，在有火警发生时自动拨通预设报警电话将用户信息发送出去；

带有隔离接口，能够与网上其它节点通信，接受火灾报警控制器传送的火警和故障信息，或将对讲电话的工作状态传送给报警控制器；

有自动寻呼功能，能够在接受到火警或故障信息后，自动拨通用户设置的自动寻呼号，将火警或故障发生部位发送至用户寻呼机上；

有不少于5分钟的对讲录音功能，能自动记录最近5分钟内的通话；

能同时与6台分机对讲；

编址分机有两种形式，一种为带对讲手柄的壁挂型，另一种为墙壁插孔型；

有四组各40个部位的一对一呼叫按钮。

工作电源：DC26.5V±1V，≤0.5A;

信号制式：DTMF;

失真：≤5%（at 1KHz）;

信噪比：≥40dB;

负载能力：系统可连接多达160台编址插件，其中可有多达16台壁挂式编址分机，主机可同时与6台分机通话;

使用环境：

温度：-10℃ ～+50℃;

湿度：< 95%（40℃）不结露。

15、火警对讲电话分机：火警对讲电话分机二套，要求选同主机配套的。
