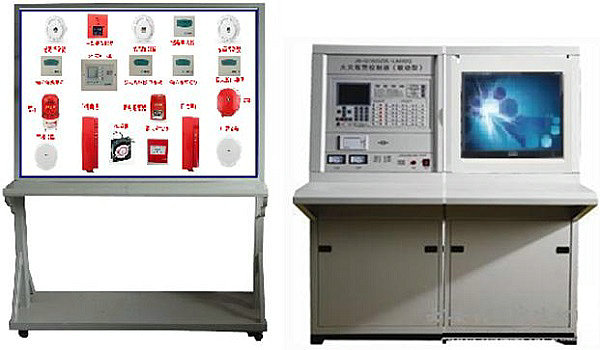

MYLY-45智能消防灭火与消防控制系统

智能消防灭火与消防控制系统概述:
本系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立的子系统。该系统是通过消防系统中各个探测设备(烟感探测器及温感探测器)的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心,对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等,主要由计算机、编程软件、监控软件、网络适配器等组成。
二、
参数及性能:
(1)装置组成:
本系统全部器件均采用实物,整个实训装置主要由CRT、编程软件、监控软件、网络适配器等组。
软件系统功能,CAD平面软件,CRT,设计软件,CRT运行软件,可过CAD平面设置各种消防布局图,CRT图形在平面图中按实际探测器点进行配置,功能强大,运行操作方便快捷。
(2)系统实训功能:
能对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等。
(3)系统技术指标:
工作电压:三相五线380V±5%  50Hz
整机容量:<5kW
控制中心台外型尺寸: 180×95×115cm3;
演示控制实训台尺寸:150×65×180cm3
三、
可以做的实训项目:
1:消防报警联动监控计算机中心的操作
2:平面图的导入和配置操作
3:报警点的设置操作
4:制控系统的管理
5:自动消防喷水系统的联网实训、
6:消防联动系统的联网实训、
7:消防广播系统的联网实训、
8:消防联动动主机的设置
9:消防联动主机的联动编程
10:消防探测器的便用与编码
11:消防系统模块的作用与联接
12:消防报警系统的互联操作,线路故障的判断与处理
13:系统原理桔构设计
14:消防报警联动监控计算机中心软件(选做)
四、
硬件参数:
1、基本配置
电源控制屏(铁质双层亚光密纹喷塑结构)
提供交流电源:单相交流电220V 50Hz,带有过流保护
2.楼宇实训台桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有柜门,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8.手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
9.消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
