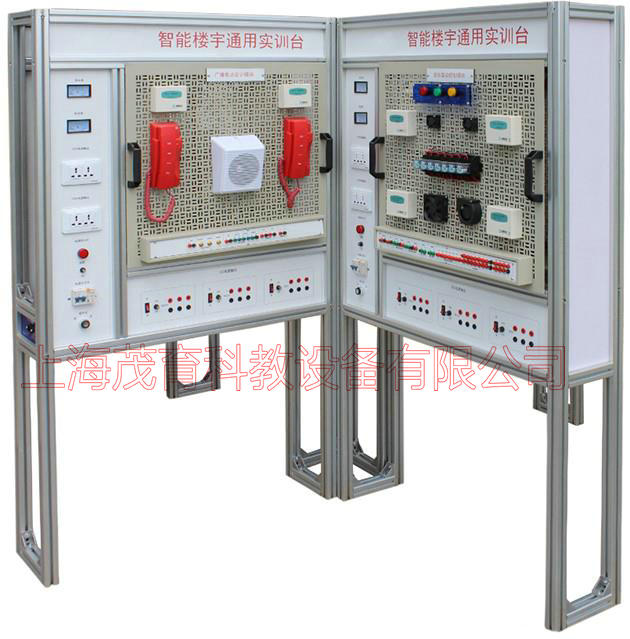

MY-DQ21B智能楼宇通用实训台架

一、智能楼宇通用实训台架-产品概述:

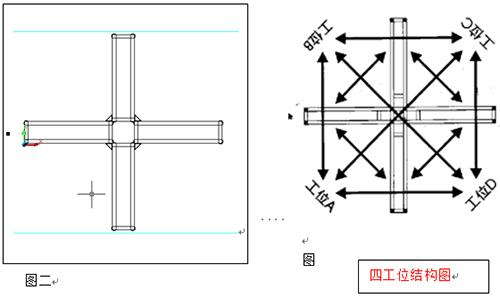

四工位实训支架特点:实训系统屏由全吕合金构成,美观及牢固,可自由根据实地面积排放,单独提供电源,移动方便,活动性大,实训功能强大,可根据实验要求自行排放,大大增加实训功能,模块自由组合联网进行实训,实训平台主要用于智能楼宇实训,电气安装置实训等,另可增设本公司附加设备进行实验实训,能与本公司各模块进行多扩展实训.
占地面积:4M²
二、技术参数:
1.实训支架工作电压:单相三线220V±5% 50HZ
2.具有总启动电源、具有220V输出、单独的电源DC24VDC12Vv输出
3.安全保护:装置配有电流型漏电保护断路器,具有:漏电、短路及过流切断电源的保护功能。符合国家标准:漏电流≤30mA  动作时间≤0.1S,能够保护实训者人身安全和实训设备安全。外型尺寸:200X200X180cm³
4.实训台可根据现场自由拼接,U字型,一字型,井字型,十字型
系统配置按客户要求配置
以下为标准配置

三、产品系统概述:
1、本系统是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、门禁对讲系统、消防联动系统、视频监控系统、安防报警系统、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
2、该系统在结构上以智能建筑模型为基础,包含了智能小区对讲模块、管理中心和对讲门禁及室内安防、闭路电视监控及周边防范、消防报警联动、安防系统和DDC监控及照明控制5个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

四、技术性能:
1.输入电源:单相三线AC220V±10% 50Hz
2.工作环境:温度-10℃~40℃ 相对湿度≤85% (25℃) 海拔≤4000m
3.装置容量:≤1kVA
4.安全保护:具有漏电压、漏电流保护,安全指标符合国家标准

五、系统实训板块:

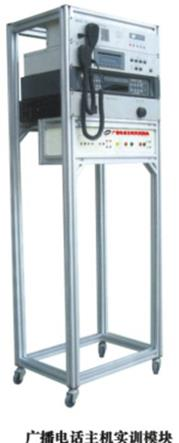

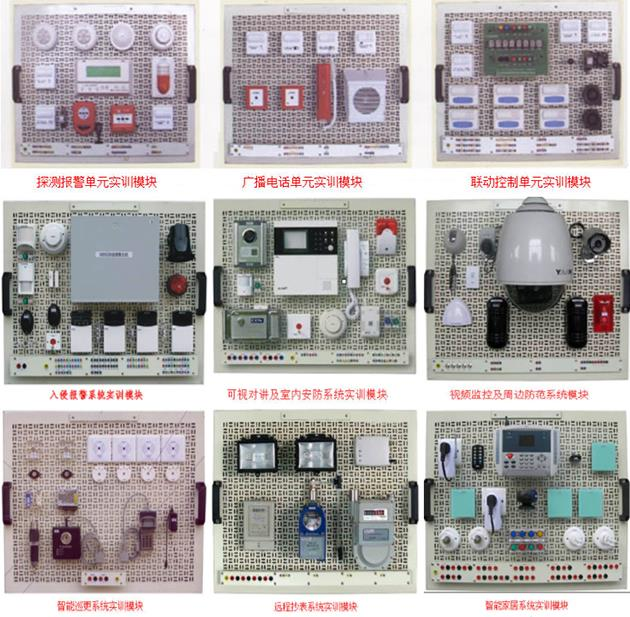

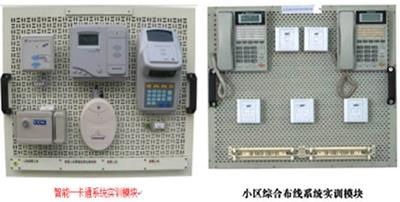

实训板模块参考图片:模块按实计校方系统要求配置,




空调监控系统模块
六、
各系统实训功能
6.1、消防联动系统功能及参数
火灾报警控制器(联动型)
1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
4)可以现场编辑联动公式
5)2个总线回路,可连接254个现场器件
1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
2.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
3.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
4.输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
5.联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
6.手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
7.消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
8.声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
9.电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
10、消防报警及联动子系统实训:
1)消防设备的认识
2)电子编码器的认识及使用
3)元件地址编码设置
4)系统的管理
5)联动编程
6)单点操作实验
7)总线隔离模块的测试实验
8)信号输入模块的测试实验
9)手动报警按钮与声光报警器的使用
10)消防系统报警实验
11)火灾报警联动实验
12)消防联动与广播系统的实训操作
6.2、可视对讲子系统组成与功能参数
1、系统设备全部采用工程使用产品,能进行可视对讲及室内安防系统操作演示、系统的设置、编程、线路设计、线路设置故障的判断及排除等实验和实训。
2、实训部分具备了可视讲及室内安防系统中常见的设备:围墙门主机、彩色报警分机、、非可视室内分机、彩色小门口主机、电源、分配器、转换器、电控锁、门磁、紧急按钮、红外幕帘探测器以及管理中心机、系统管理软件、管理电脑等以及实训所需的线缆、接头等器材。
3、系统采用网孔板及移动考核实训单元组合,网孔板上可方便安装扣件,方便拆装设备与安装工程穿线管,设备通过网孔扣件安装于网孔板,通过工程穿线管之间的布线完成系统设备之间的连接,使设备的安装、系统布线、设备接线等接近工程实际,同时整体网孔板在一体化平台支架上便于拆换。
3、该系统配套上位机并安装应用软件,可完成直呼可视门口主机呼叫住户、可视分机监视可视单元门口主机、主机呼叫管理中心机、分机呼叫管理中心机、分机报警与开锁、电控锁、电插锁的认识与应用、联网可视对讲系统的构建、单元门口号码设定、分机号码及通道设定、分机报警、管理中心-单元主机对讲、管理中心监控可视对讲单元门口机、管理中心机设置与报警查询等实训。
4、门禁对讲系统的实训
1)可视对讲系统的组成及应用
2)门口机呼叫室内机
3)电控锁的接线
4)室内机开锁
5)室内机门口机对讲通话
6)管理中心的通话
6.3、视频监控系统组成与功能参数
1、能实现闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容,提供远程网络视频监控功能。
2、设备全部采用工程实物,能进行各种安保监控系统联动操作演示、系统的设置、编程、线路设计、线路设计、系统规划与设计、系统二次开发等实验。
实训部分具备了楼宇智能化中常见的设备:枪式摄像机、网络摄像机、红外一体摄像机、高速球摄像机、液晶监视器、数字硬盘录像机、视频矩阵、三维矩阵键盘、万向云台、视频采集卡、云台编码器、管理电脑等设备以及实训所需的线缆、接头等器材。
3、系统采用网孔板及移动考核实训单元组合,网孔板上可方便安装扣件,方便拆装设备与安装工程穿线管,设备通过网孔扣件安装于网孔板,通过工程穿线管之间的布线完成系统设备之间的连接,使设备的安装、系统布线、设备接线等接近工程实际,同时整体网孔板在一体化平台支架上便于拆换;
4、该系统配套上位机并安装应用软件,能完成视频卡视频采集与回放、数字硬盘录像机的摄像与回放、视频矩阵切换、云台及云台解码器、矩阵键盘、红外一体化摄像机、网络摄像机远程登录与报警、高速球控制与摄像、摄像报警联动、设备与线路故障的判断与处理、三合一液晶监视器应用操作实训。
5、功能实训
1)视频线缆的制作
2)云台的使用
3)云台控制器的使用
4)半球摄像机的使用
5)枪式摄像机的应用
6)半球摄像机的应用
7)嵌入式数字硬盘录像机的使用
8)解码器的使用与设置
6.4、防盗报警系统组成与功能参数
1、光束数字红外对射探测器1对、紧急求助按钮1个、被动红外幕帘探测器1个、燃气探测器1个、双鉴探测器1个、声光报警器1个、和配套安装材料1批。
2、8路报警主机:支持8个有线防区,另外可以外扩8个独立无线防区,38组以上密码。红外对射:双射束探测;适用于室内和室外;≥90米室内,≥30 米室外有效探测距离;二级防雷。
3、实训模块能与闭路电视监控系统实施联动。
4、室内安防设备:被动红外空间探测器、感烟探测器、燃气探测器、家用紧急求助按钮、警铃、门磁、被动红外幕帘探测器、红外对射探测器、警号等。
5、防盗系统的实训
1)防盗主机的安装与接线
2) 防盗主机的操作
3) 键盘的安装与接线
4) 防区的设置
5) 键盘的编程与操作
6)防盗探测器的接线
7)防区的布防与拆防操作
8)周边围墙防盗设置与安装
9)各防区模拟演示
10)设计连接简易的防盗系统
6.5、巡更系统的组成与实训功能
1、装置组成:
整个实训模块主要由读卡器、控制器、感应卡、管理软件、巡更机软件系统等组成。
2、系统实训功能:
能进行各种巡更系统管理和离线巡更系统操作演示、离线巡更采集器的设置、巡更采集器的使用方法、离线巡更采集器的工作原理、离线巡更系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
3、系统带液晶时钟显示,读卡提示功能,射频感应,自动读卡,感应式巡更机,坚固耐用,一体胶胆,密封防水,防震超低功耗设计,电池寿命可以连续读卡40万次,内存10000条记录(可扩容),提供多个信息钮点,强大软件功能,人员信息设置等,多种巡更模式设备。是现代保安管理专业之道选。
4、巡更布点原布点时只需考虑什么地方需要巡逻就安装一个地址点如一些进出口、车库进出口、巡逻死角,转角、各主要路口等地方,没有特殊要求。以下几点可作参考。
1)直线距离每50米一个点,
2)周边地区或监控死角,
3)重要设施、设备、区域内,
4)主要通道、进出口附近,
5)巡更棒每个巡逻班次一根棒
6.6、正确布置,保证巡逻线路的合理化。特点:
1)提供了强大的软件管理平台,
2)提体了多个信息钮点
3)先进的巡更设备
4)可靠和稳定数据读入出导出
5)多种不同钮点的认识与了解
6)可合理布置人员路线
6.7、可以做的实训项目
1)提供了强大的软件管理平台,
2)提体了多个信息钮点
3)先进的巡更设备
4)可靠和稳定数据读入出导出
5)多种不同钮点的认识与了解
6)可合理布置人员路线
6.8、DDC照明监控系统
1、本系统采用总线通讯监控方式,模拟五路照明的监控,具有手自动及远程上位机监控,配置有吸顶灯,情景灯,射灯,具有定时功能和遥控功能。
2、可做的实训项目
1)系统的组成与线路架构实训
2)系统编程实训
3)系统的组态监控设计
4)照明线路与控制器的联接实训
5)通用电气开关接线实训
