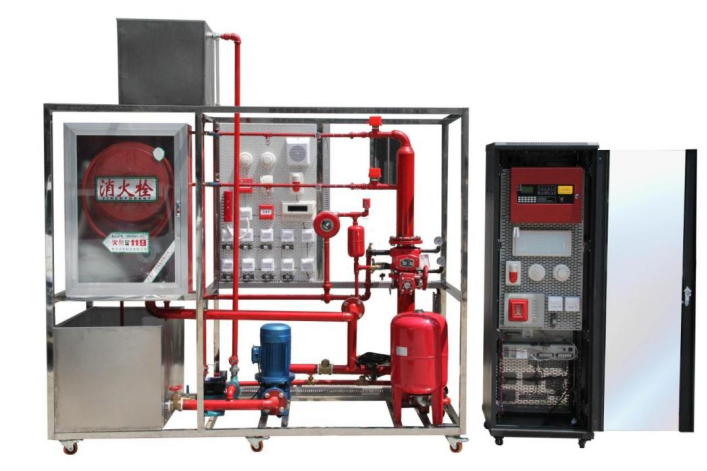

MY-51E消防联动控制中心及灭火系统实训装置

消防联动控制中心及灭火系统实训装置-概述
消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构,能够完成火灾探测,火灾报警,现场灭火,气体灭火报警等演示实训项目和消防管理中心,同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解。
喷淋系统与联动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制;气体灭火报警系统与操作管理中心的联接,同时与广播电话中心联网,完全实现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇消防中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的实训教学。
二、
产品特点
(1)具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵;
(2)本身自带控制器,可实现本地控制,也可实现消防报警联动控制;
(3)模型框架和水箱等主要部件全部使用不锈钢器件;
三、
技术参数及配置
基本配置及参数
1、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
2、消火栓设备
(1)由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置,其中由消火栓水泵机组构成一套消防栓喷淋系统。
(2)给水管网,由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料,满足消防给水系统规定的承压能力;
3、电源控制屏(全不锈结构)
提供交流电源:三相交流电380V 50Hz,带有过流保护
4、火灾报警控制器(联动型)
5、火灾显示盘
6、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
7、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于水泵等联动设备。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放,背景音源功放
14、消防电话系统
总线电话通讯盘,电话分机,电话模块等。
15、气体灭火系统
气体灭火系统模型包括烟雾探测器、手动报警按钮、声光报警器、放气显示屏、手自动转换开关等消防联动设备,实现与消防喷淋报警主机通讯联动报警功能。
