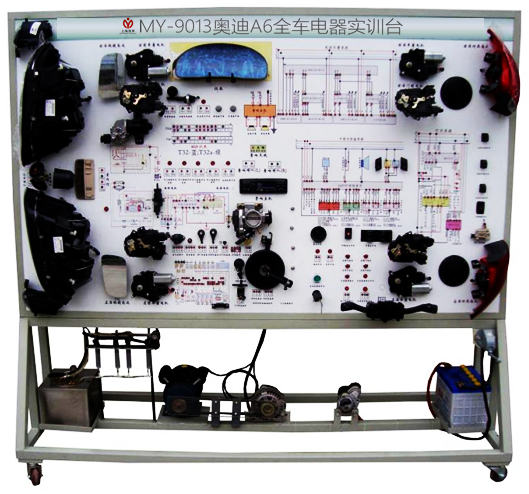

MY-9013奥迪A6全车电器实训台

奥迪A6全车电器实训台-采用奥迪A6全车电器实物为基础,展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校普通教育类学院和汽车培训机构对汽车全车电器系统的理论和维修实训的教学需要。通过电路电器实训台的演示,可清楚了解轿车内部的电路电器结构与功能,便于学生较快地掌握轿车的电路构造和原理,提高学生对轿车电路的初步认识,使学生了解整车电路起到更直观更深入的教学目的,是各汽车学校对电路电器理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
一、实训台功能特点
1、真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4、设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
二、技术参数:
1、外形尺寸:2040mm×650mm×1800mm(长×宽×高);
2、动力电源:三相四线(或三相五线)380V±10% 50Hz
3、工作电压:12V直流电压;
4、工作温度:-50℃~50℃;
5、蓄电池:60AH/12V
6、三相异步电动机
7、电压:AC 220V/380V
8、功率:2.2KW
9、转速:1420r/min
10、移动脚轮:100*60mm
三、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 示教板面板 装有各种检测端子以及
彩色电路图
1
2 发动机控制电(ECU) 原车 1
3 诊断座 原车 1
4 点火开关 原车 1
5 组合仪表 原车 1
6 组合开关 原车 1
7 左右前大灯总成 原车 1
8 左右前雾灯 原车 1
9 左右转向灯 原车 1
10 左右转向边灯 原车 1
11 左右组合尾灯 原车 1
12 牌照灯 原车 1
13 高位刹车灯 原车 1
14 灯光开关 原车 1
15 刹车灯开关 原车 1
16 倒车灯开关 原车 1
17 危险灯开关 原车 1
18 线束 茂育 1
19 雨刮总成 原车 1
20 雨刮控制器 原车 1
21 喷水电机 原车 1
22 喷水壶 原车 1
23 喇叭 原车 2
24 喇叭继电器 原车 1
25 X触点继电器 原车 1
26 雾灯继电器 原车 1
27 无分电器点火系统 含点火器总成、火花塞、
曲轴位置传感器
1
28 模拟喷油嘴指示灯 茂育 1
29 燃油泵继电器 原车 1
30 燃油泵指示灯 原车 1
31 曲轴位置传感器
及信号轮
原车 1
32 电动窗主开关 原车 1
33 左右前车门电脑 原车 1
34 舒适电脑 原车 1
35 右前门锁电机 原车 1
36 左右后电动窗电机 原车 1
37 左右后电动窗开关 原车 1
38 左右后门锁电机 原车 1
39 汽车音响总成 原车 1
40 扬声器 6",200W 1
41 起动机总成 原车 1
42 发电机总成 原车 1
43 三相异步电动机 YT 100L1-4 1
44 蓄电池 12V 45Ah 1
45 保险丝盒 茂育 2
46 电源总开关 50A 1
47 移动台架(带自锁脚轮装置) 2080×700×1800mm(长×宽×高) 1
48 故障模拟与排除装置 茂育 1
49 教师手册 茂育 1
50 合格证与保修卡 茂育 1

友情提示:
1、设备验收:各采购单位收货时请检查奥迪A6全车电器实训台的货品外观,核实奥迪A6全车电器实训台的数量及配件,拒收处于受损状态的奥迪A6全车电器实训台的
2、设备质保:茂育将为各采购单位提供奥迪A6全车电器实训台产品说明书内的质保条件和质保期,在质保范围内提供对奥迪A6全车电器实训台的的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的奥迪A6全车电器实训台选型错误或别克君威全车电路电器系统实验台购买数量错误,造成实验台的退换货要求,将不被接受;
4、设备货期:对奥迪A6全车电器实训台的发货期为参考值,如您需要了解奥迪A6全车电器实训台的精确货期,请与上海茂育的销售人员联系;
5、咨询电话:如各采购单位对奥迪A6全车电器实训台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关奥迪A6全车电器实训台的的技术咨询。
