MY-8051桑塔纳3000全车电路实验台

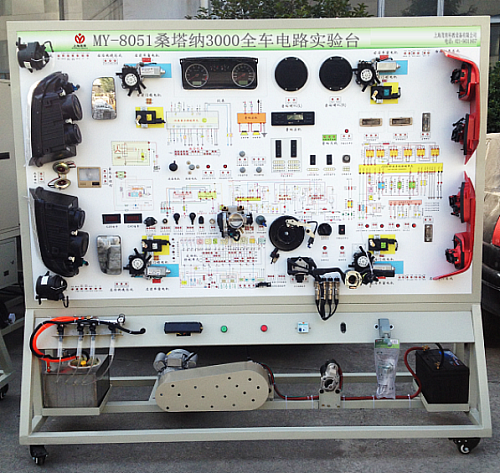

桑塔纳3000全车电路实验台是配合大专院校、部队、汽修等专业的技能之用,桑塔纳电路实验台采用整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。通过电路实训台的演示,可清楚了解轿车内部的电路电器结构与功能,便于学生较快地掌握轿车的电路构造和原理,提高学生对轿车电路的初步认识,使学生了解整车电路起到更直观更深入的教学目的,是各汽车学校对电路电器理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、
桑塔纳3000全车电路实验台功能特点:
1、真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4、设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、桑塔纳3000全车电器实训台技术规格:
    1、外形尺寸(约):2080×700×1900mm(长×宽×高)
    2、动力电源:三相四线(或三相五线)380V±10% 50Hz
    3、工作电压:直流12V
    4、工作温度:-40℃~+50℃
    5、三相异步电动机
    6、电压:AC 220V/380V
    7、功率:2.2KW
    8、转速:1420r/min
9、颜色:7032
10、钢管:40*40*3mm
11、机柜:1.5mm冷板冲压成形,背面设置维修门;
12、移动脚轮:100*60mm
四、桑塔纳3000全车电路实验台基本配置(每台)

序号 名       称 规格型号 单位 数量
1 示教板面板 装有各种检测端子以及
彩色电路图
1
2 发动机控制电(ECU) 原车 1
3 诊断座 原车 1
4 点火开关 原车 1
5 组合仪表 原车 1
6 组合开关 原车 1
7 左右前大灯总成 原车 1
8 左右前雾灯 原车 1
9 左右转向灯 原车 1
10 左右转向边灯 原车 1
11 左右组合尾灯 原车 1
12 牌照灯 原车 1
13 高位刹车灯 原车 1
14 灯光开关 原车 1
15 刹车灯开关 原车 1
16 倒车灯开关 原车 1
17 危险灯开关 原车 1
18 线束 茂育 1
19 雨刮总成 原车 1
20 雨刮控制器 原车 1
21 喷水电机 原车 1
22 喷水壶 原车 1
23 喇叭 原车 2
24 喇叭继电器 原车 1
25 X触点继电器 原车 1
26 雾灯继电器 原车 1
27 无分电器点火系统 含点火器总成、火花塞、
曲轴位置传感器
1
28 模拟喷油嘴指示灯 茂育 1
29 燃油泵继电器 原车 1
30 燃油泵指示灯 原车 1
31 曲轴位置传感器
及信号轮
原车 1
32 电动窗主开关 原车 1
33 左右前车门电脑 原车 1
34 舒适电脑 原车 1
35 右前门锁电机 原车 1
36 左右后电动窗电机 原车 1
37 左右后电动窗开关 原车 1
38 左右后门锁电机 原车 1
39 汽车音响总成 原车 1
40 扬声器 6",200W 1
41 起动机总成 原车 1
42 发电机总成 原车 1
43 三相异步电动机 YT 100L1-4 1
44 蓄电池 12V 45Ah 1
45 保险丝盒 茂育 2
46 电源总开关 50A 1
47 移动台架(带自锁脚轮装置) 2080×700×1800mm
(长×宽×高)
1
48 故障模拟与排除装置 茂育 1
49 教师手册 茂育 1
50 合格证与保修卡 茂育 1


友情提示:
1、设备验收:各采购单位收货时请检查桑塔纳3000全车电路实验台的货品外观,核实的桑塔纳3000全车电路实验台及配件,拒收处于受损状态的桑塔纳3000全车电路实验台;
2、设备质保:茂育将为各采购单位提供桑塔纳3000全车电路实验台说明书,在质保范围内提供对桑塔纳3000全车电路实验台的免费维修,超出条件承诺时提供对桑塔纳3000全车电路实验台的有偿维修;
3、设备退换货:各采购单位单方面原因导致桑塔纳3000全车电路实验台的选型错误或购桑塔纳3000全车电路实验台数量错误,造成桑塔纳3000全车电路实验台的退换货要求,将不被接受;
4、设备货期:对桑塔纳3000全车电路实验台的发货期为参考值,如您需要了解桑塔纳3000全车电路实验台的精确货期,请与上海茂育公司的销售人员联系;
5、如各采购单位对桑塔纳3000全车电路实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关桑塔纳3000全车电路实验台的技术咨询。
