MYQC-3126汽车电工电子实训平台

汽车电工电子实训平台-是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求,结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工(高级)》相关内容,而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置,具有设故排故的功能,方便对学生进行考核。
二、
技术特点:
1、安全性可靠:本装置通过隔离变压器供电,而且具有接地保护、漏电保护功能,安全性符合相关的国家标准,确保人身安全;根据不同实验项目的特点,配备了两种不同的实验连接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
2、扩展性强:能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3、直观性强:实验挂件采用分隔结构形式,正面为实验原理图和测试点,增强了学生对实验内容的感性认识与理性认识;面板布置合理,接插线方便,学生可独立操作实验,有利于提高学生实际动手能力。
4、先进性强:实验涉及了常用的四大类变流技术实验,且多为广泛应用的实用电路,但为教学方便,又不失其简洁性;本装置又从新器件高度来考虑,加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验,让学生对新器件有足够的认识和了解,紧跟时代步伐。
三、
技术性能:
1、输入电压:三相四线~380V±10%  50Hz
2、工作环境:环境温度为-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<1.5kVA
4、装置尺寸:1650mm×700mm×1580mm (5%左右)
四、
实训平台基本装备
实训装置由控制屏、实训桌以及各个实训组件构成
(一)控制屏:采用框架式结构,结构紧凑、牢固、美观大方,控制屏上层可挂实训组件。
(二)实训组件:
1.  PE-01交流电源组件
提供三相可调交流电源(范围单相:0~250V;三相0-450V),自带有过流保护和漏电保护功能,设有隔离变压器输出,实训安全。
(1)三相电源首先通过三相漏电保护器,然后经接触器到隔离变压器,使输出与电网隔离(浮地设计)。
(2)电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2.  PE-02功率二极管组件
提供大功率整流二极管七个(熔丝保护电路),钮子开关一个,作为整流和续流使用。
3.  PE-03晶闸管组件
提供6只单向晶闸管,用于可控整流实训,设有RC阻容吸收及熔丝保护电路。
4.  PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.  PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.  PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.  PE-07 三同步变压器组件
设有由三同步变压器及一只三刀三掷开关组成。
8.  PE-07D灯组负载组件
由三只250V/4A灯座组成,实训时作为电阻性负载使用
9.  PE-08电抗器、变压器组件
提供平波电抗器一组,可供100mH、200mH、700mH选择,双路220V变压器一只
10.PE-9给定及电压指示组件
提供连续可调的+15V和-15V给定电压,带输出指示。
11.PE-10交流电参数表组件
提供真有效值交流数字电压表一只(工业级):
1)  测量范围:0-500V,设置 2V/20V/200V/1000V四量程,量程自动切换,超量程报警。
2)  2.7寸TFT液晶屏显示四位测量值,具有超量程自动提示功能。
3)  测量精度:±0.5%+2。
4)  抽样率:5次/秒
5)  工作温度范围:-20℃~+50℃。
6)  上位机具有实时监视及关断功能。
提供真有效值交流数字电流表两只(工业级):
1)  测量范围:0-5A, 设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。
2)  2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)  测量精度:±0.5%+4。
4)  抽样率:5次/秒

5)  工作温度范围:-20℃~+50℃。
6)  上位机具有实时监视及关断功能。
12.PE-11直流电参表组件
提供直流数字电压表一只(工业级):
1)  测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2)  2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)  测量精度:±0.5%+2。
4)  抽样率:5次/秒
5)  工作温度范围:-20℃~+50℃。
上位机具有实时监视及关断功能
提供直流数字电流表两只(工业级):
1)  测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)  2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)  测量精度:±0.5%+2。
4)  抽样率:5次/秒
5)  工作温度范围:-20℃~+50℃。
6)  上位机具有实时监视及关断功能。
13.PE-12单相晶闸管触发电路(BT35单结晶体管)
提供单结晶体管来产生触发触发信号,用于控制单相晶闸管组成的整流电路;
14.PE-12 B TCA785集成触发电路
提供西门子TCA785,与KC04(KC09)等相比它对零点的识别更加可靠,输出脉冲的齐整度好,移相范围更宽,同时它输出的脉冲可以人为自由调节,可用做单相整流或调压电路实训。
15.PE-13 TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点,而且装调简便、使用可靠,只需一只这样的集成电路,就可完成三相移相功能
16.PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只, 900Ω×2/0.41A可调电阻一只,作为纯阻性负载使用
    17.PE-16 直流斩波电路实训
 提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路(Buck Chopper)、升压斩波电路(Boost Chopper)、升降压斩波电路(Boost -Buck Chopper)等典型实验。
18. PE-15智能故障实训考核仪器(可以联网考核,也可以不用电脑单机考核)
一次故障设置多达16个,并带有扩展接口,可扩展更多的故障设置。故障设置方便、灵活,可以对的学生的技能进行鉴定考核
19. 汽车电子制作演示套件及开发平台:
汽车电子制作演示套件及开发平台就是让学生根据自己的喜好选择一个实用课题做为毕业论文选题,通过自己动手制作、编写程序、调试组装,最终完成一项具有实际功能且体现实用价值的产品模型,以此获得第一手资料,再在此基础上撰写论文,这样学生所写的就是真实反映学生自身水平的论文了。
此产品的使用分五个部分:
1、  硬件电路设计,通过对硬件的抄板掌握下述几点
制图软件 元件手册使用 元件功能分析 硬件电路的设计等
2、  电路逻辑及协议设计。
3、  软件编程。C语言在工程设计中的应用
4、  形成文本。
5、  实物答辩
二、实训平台硬件配置
汽车电子制作演示套件及开发平台有电子模块、便携式实验箱和模块储存柜等三部分组成。最核心的是由几十个采用积木式标准接口组成的电子模块,各电子模块之间可以像搭积木一样连接,同时可外接主机模块和传感器等外设,使其电路功能不断扩展,涉及内容可涵盖自动化、电子信息和通信类等专业。其次,配套的便携式实验箱是方便学生携带的,学生可以将自己选做的电子模块存放在便携式实验箱中,在做毕业设计期间,该实验箱可以以租借的形式由学生保管。同时,为了方便教学管理还配置了模块储存柜,以存放闲置的电子模块。
(一)开发模块配置如下:
1、STM32F103单片机核心模块 ID103
2、CPLD-EPM240可编程逻辑控制模块  ID104
3、AVR-ATMEGA128单片机核心模块 ID102
4、51单片机核心模块 ID101
5、GSM、GPRS通信模块 ID201
6、RS485模块 ID202
7、RFID射频感应模块 ID203
8、RS232模块 ID204
9、USB转串口模块 ID205
10、LED点阵模块 ID206
11、NRF 24L01无线模块  ID207
12、串口WIFI模块 ID208
13、点阵液晶模块 ID209
14、键盘模块 ID210
15、超声波测距模块 ID212
16、HC-05蓝牙模块  ID213
17、数码管模块 ID214
18、光敏电阻传感器模块 ID215
19、流水灯与交通灯模块 ID216
20、人体红外传感器模块 ID217
21、温湿度传感器模块 ID218
22、火焰烟雾传感器模块  ID219
23、振动开关传感器模块 ID220
24、CAN总线控制与接口模块 ID221
25、ZIGBEE模块 ID222
26、步进电机驱动模块 ID223
27、直流电机驱动测速模块 ID224
28、AD采集模块 ID225
29、DA转换模块 ID226
30、三轴加速、三轴角速度、三轴磁场检测模块 ID230
31、继电器控制模块 ID231
32、旋转编码器控制模块 ID232
33、空气质量传感器模块 ID233
34、声音传感器模块 ID234
35、电流传感器模块 ID235
36、霍尔传感器模块 ID236
37、时钟、存储器模块 ID237
38、颜色传感器模块 ID238
39、接口转接模块A
40、接口转接模块B
(二)配置开发工具:
1、51单片机仿真器
2、51单片机编程器模块(51系列,AVR系列)
3、blaster USB下载线模块
4、J-Link ARM模块
(三)个人便携式工具箱:集成电源,用于学生便携,脱离实验室环境使用
(四)、平台的特色创新
汽车电子制作演示套件及开发平台立求将理论与实践紧密结合在一起,以点带面,多方位的锻炼学生的动手能力及分析问题与解决问题的能力,所以,该开发平台不仅可以用于大学生毕业设计,同时,还可用于教学实训项目。
如果将该项目应用于教学实训中,可以分四个层次引导学生深入学习专业知识。
1.实训层次一
用于电子工艺实训课程。在该平台提供的万能孔板上练习焊接,焊接内容可以是由电子模块组装的实用电路,如555时基闪烁灯电路、直流稳压电源电路、运算放大器电路等,还可以扩展更复杂的内容,如手机仿真系统。
2.实训层次二
用于电子制图实训课程。根据实用课题内容,找出相应电子模块,让学生根据电子模块的PCB板,运用电子制图软件画出其电路原理图及PCB图。如:绘制MS51单片机模块
3.实训层次三
用于单片机实训课程。根据实用课题内容,让学生自己编写程序,自己调试,最终完成一个具有实际功能且具有实用价值的产品模型。如:制作数字温度的LCD或LED显示。
4.实训层次四
用于通信技术实训课程。根据实用课题内容,让学生自己了解通信过程,自己调试,最终完成一个具有实际功能且具有实用价值的产品模型。如:搭建基于GSM模块、键盘模块和LCD模块实现一个简单的实用手机系统。

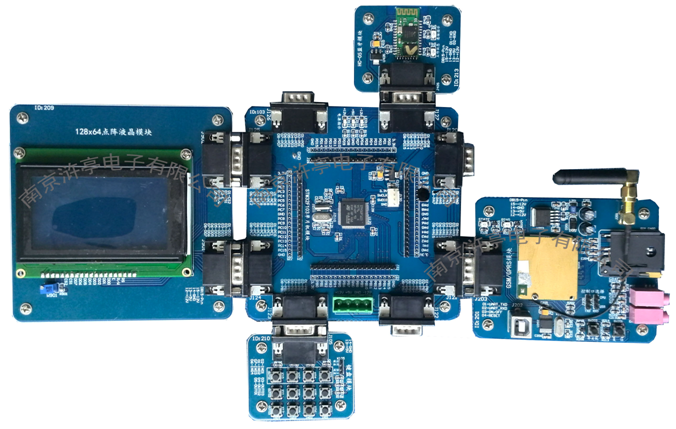

(五)、实训示例图片

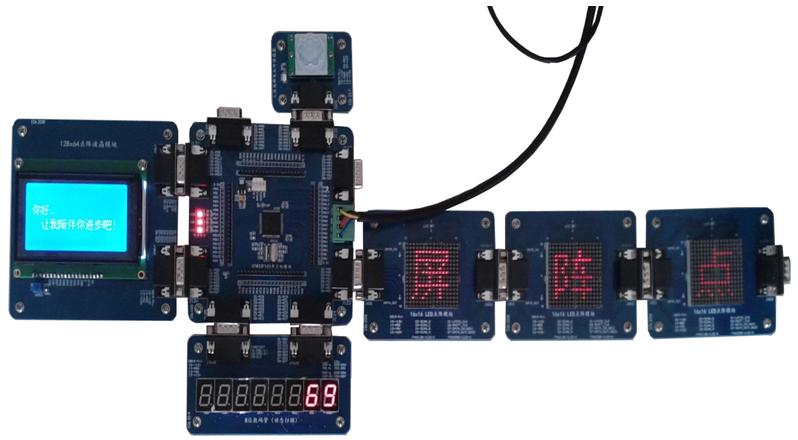

LCD屏、数码管、点阵屏模块驱动例题展示

STM32F单片机实现的带蓝牙的手机功能例程展示

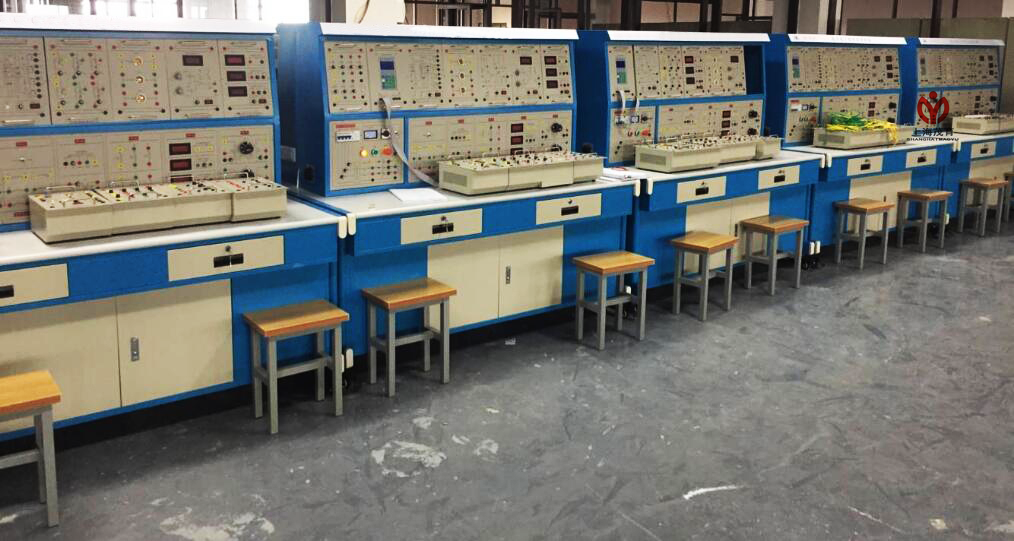

(三)实训桌
实训桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮,和四个可固定的支撑脚。
(四)实训连接线
根据不同实训项目的特点,配备两种不同的实训联接线,强电部分采用高可靠护套结构手枪插连接线,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实训的安全及合理性。
   五、实训项目
1.功率器件及辅助元件特性实训
(1)     电力二极管特性测试
(2)     晶闸管SCR特性特性测试
(3)     双向晶闸管BCR特性测试
(4)     IGBT特性测试
(5)     MOSFET特性测试
(6)     GTR特性测试
(7)     脉冲变压器特性
(8)     同步变压器特性
2.触发电路实训
(1)     单结晶体管触发电路(BT35/BT33)
(2)     西门子TCA785单相集成触发电路
(3)     西门子TCA787三相集成触发电路
3.整流电路实训
不控整流
(1)     单相半波不控整流电路
(2)     单相全波桥式不控整流
(3)     变压器中心抽头双半波不控整流
(4)     三相星形连接不控整流电路
(5)     三相桥式全波不控整流
可控整流
(1)     单相半波可控整流
(2)     单相桥式半控整流
(3)     单相桥式全控整流
(4)     变压器中心抽头双半波可控整流
(5)     三相星形连接半波可控整流
(6)     三相桥式半控整流电路
(7)     三相桥式全控整流
4.逆变电路实训
(1)     单相桥式整流有源逆变
(2)     三相桥式整流有源逆变
5.交流调压电路实训
(1)     单相晶闸管交流调压电路
(2)     三相晶闸管交流调压电路
(3)     单相双向晶闸管交流调压电路
(4)     三相双向晶闸管交流调压电路
6.IGBT直流斩波电路实训
     (1)降压型斩波电路((Buck Chopper)
     (2)升压型斩波电路(Boost Chopper)
     (3)生降压型斩波电路(Boost -Buck Chopper)
六、本装置可设置的部分故障内容:
1.晶闸管触发脉冲的丢失
2.晶闸管阴极开路的故障
3.整流桥熔断丝熔断的故障
4.触发电路同步信号的丢失
5.触发电路中脉冲变压器的故障
6.触发电路的触发脉冲调节失效
……………………………………
本实训装置故障设置多达16个,每个实训通过多种故障组合,可设置更多的故障。
七、汽车电子制作课题(只列出部分,其它可由学生自己发挥)
1.  简易交通灯控制系统
功能描述:交通灯通常指由红、黄、绿三种颜色灯组成用来指挥交通的信号灯。绿灯亮时,准许车辆通行,黄灯亮时,已越过停止线的车辆可以继续通行;红灯亮时,禁止车辆通行。 红黄绿信号灯状态转换一般逻辑如下:
     状态1:南北方向车道的绿灯亮,车道、人行道通行;东西方向车道的红灯亮,车道、人行道禁止通行;
     状态2:南北方向车道的黄灯亮,车道、人行道缓行;东西方向车道的红灯亮,车道、人行道禁止通行;
     状态3:南北方向车道的红灯亮,车道、人行道禁止通行;东西方向车道的绿灯亮,车道、人行道通行;
     状态3:南北方向车道的红灯亮,车道、人行道禁止通行;东西方向车道的黄灯亮,车道、人行道缓行;
使用模块:
ID101 89C51单片机模块,ID216流水灯与交通灯模块
设计说明:
     LED灯直接用单片机IO口控制
2.  键盘拨号显示器
功能描述:数字按键0、1、2、……、9,按某个键,则数码管同时显示出按键所对应的数字,之前按键显示的数字前移一个数位。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID210独立键盘与矩阵键盘模块
设计说明:
     按键键值自定义
3.  秒表计时器
功能描述:按键按一次开始计时,再按一次停止计时,数码管同步显示计时数据。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID210独立键盘与矩阵键盘模块
设计说明:
     按键键值自定义,时间精确到0.1S
4.  简易计算器
功能描述:按键输入数字和运算符号,数码管显示对应数据,实现加、减、乘、除运算
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID210独立键盘与矩阵键盘模块
设计说明:
     按键键值自定义
5.  RS232计算机串口通信控制小灯开关系统
功能描述:利用串口调试助手软件,自定义通信协议,发送不同的数据,控制不同颜色的小灯亮与灭。
使用模块:
     ID101 89C51单片机模块,ID204 RS232接口模块,ID216流水灯与交通灯模块
设计说明:
     串口调试助手软件可以网上下载或者自己编辑;LED灯直接用单片机IO口控制
6.  综合报警系统
功能描述:对人体红外、火焰、烟雾有毒气体几种报警信号进行报警显示。人体红外报警信号定义为“1”,有报警时数码管显示“1”;火焰报警信号定义为“2”,有报警时数码管显示“2”;烟雾有毒气体报警信号定义为“3”,有报警时数码管显示“3”;无报警则显示为0。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID219烟雾传感器模块,ID217人体红外传感器模块
设计说明:
     人体红外传感器的检测时间和延时时间均可通过电位器调节;火焰和烟雾的检测阈值均可通过电位器调节
7.  基于超声波的倒车雷达测试显示系统
功能描述:基于超声波模块,进行距离测试显示功能。当距离障碍物小于1M时通过蜂鸣器报警,距离越近报警声间隔频率越高。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID212超声波传感器模块
设计说明:
     如果没有蜂鸣器模块,则可通过“ID216流水灯与交通灯模块”中的LED灯代替
8.  基于超声波的水位测试显示系统
功能描述:基于超声波模块,进行距离测试显示功能。利用超声波模块产生超声波传输反射接收与时间的关系,用单片机进行控制与数据处理,并将结果数据在数码管上显示处理。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID212超声波传感器模块
设计说明:
     因为水面可能会存在波纹起伏,需多次测试才能得到较准确数据
9.  步进电机调速显示系统设计
功能描述:通过调节AD采集模块上的电平调节电位器,改变AD采集模块输入端的电平值,从而控制步进电机的转速,并在数码管上显示。用三个按键定义为:正传,反转和停止。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID225 AD采集模块,ID223步进电机模块,ID210独立键盘与矩阵键盘模块
设计说明:
     按键键值自定义;按键与电机转速对应关系自定义(注意步进电机的最高转速)
10. 直流电机测速显示系统设计
功能描述:调节直流电机模块上的电位器改变电机的转速,通过光电开关测量电机转速并在数码管上显示。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID224直流电机模块
设计说明:
     按键键值自定义;按键与电机转速对应关系自定义(注意步进电机的最高转速)
11. 有人光控智能小灯控制系统
功能描述:利用人体红外传感器模与光敏传感器,实现天黑有人经过时点亮小灯、天亮或者无人时熄灭小灯的智能控制系统;当然也可手动开关灯。
使用模块:
     ID101 89C51单片机模块,ID215光敏传感器模块,ID216流水灯与交通灯模块,ID217人体红外传感器模块,ID210独立键盘与矩阵键盘模块
设计说明:
     LED灯直接用单片机IO口控制;按键键值自定义
12. 基于DS18B20的温度数码管显示器
功能描述:使用DS18B20温度传感器和数码管实现温度测量显示器。

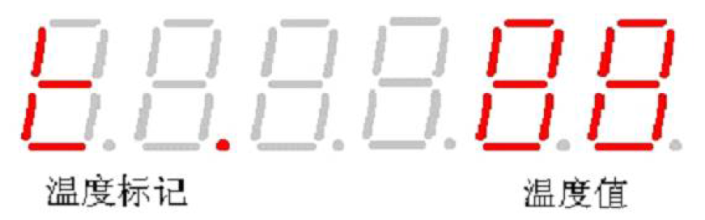

温度值段码管显示画面
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID218温湿度传感器模块
设计说明:
     温度值用“t .”符号标记;温度值精确到0.5摄氏度
13. 基于DHT11的温湿度度数码管显示器
功能描述:使用DS18B20温度传感器和数码管实现温湿度度测量显示器,温度和湿度切换显示。
湿度值段码管显示画面
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID218温湿度传感器模块
设计说明:
     温度值用“t .”符号标记;湿度值用“rH.”符号标记;温湿度值自动切换显示,每个数值间隔2S
14. 环境测试仪段码管显示
功能描述:实时测试环境空气的温度、湿度、和光线亮度。光线亮度分三个等级:光线低、光线适中、光线高。
     测量光线时,最好把整个光敏电阻暴露于测量环境下;如果想用手遮住光线测量光敏电阻是否正常工作时,最好用手掌而不要用手指,因为手指两测会漏一些光线。
使用模块:
     ID101 89C51单片机模块,ID214数码管8模块,ID218温湿度传感器模块,ID215光敏传感器模块
设计说明:
     温度值用“t .”符号标记;湿度值用“rH.”符号标记;亮度值用“L .”符号标记;温湿度、亮度值自动切换显示,每个数值间隔2S
15. LED点阵屏字幕显示设计
功能描述:级联8块16X16点阵屏模块,显示出“伟大复兴的中国梦”、“中国加油!”等字样,可切换显示、左移显示。
使用模块:
     ID101 89C51单片机模块,ID206 LED点阵8模块
设计说明:
     每一套硬件中只配置了一个”16X16点阵屏模块”,使用时需要向其他组借用
16. LED点阵屏公交站名显示设计
功能描述:级联8块16X16点阵屏模块,模拟公交车站名显示系统。当按下某个按键后,显示屏显示出对应的站台名,连续显示三次显示,字位超过8个时可左移流动显示。
使用模块:
     ID101 89C51单片机模块,ID206 LED点阵8模块,ID210独立键盘与矩阵键盘模块
设计说明:
     每一套硬件中只配置了一个”16X16点阵屏模块”,使用时需要向其他组借用
17. LCD12864液晶显示器设计
功能描述:使用单片机驱动液晶显示器工作,显示出自己的名字、学号、手机号及邮箱等信息,一页不够显示可以切换二页显示;也可设计简易动画显示,比如一只奔跑的马、一只飞翔的鸟等。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,
18. 三级菜单键盘设计
功能描述:实现一个三级菜单:第一级为主菜单,3个菜单项目;每个主菜单项目进入后有2个二级菜单项目;每个二级菜单项目进入后有一个三级菜单项目。键盘定义:左移、右移、加、减、确认、返回键,用于菜单项目的上、下选择,进入和退出。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID210独立键盘与矩阵键盘模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,
19. 环境测试仪LCD12864液晶显示
功能描述:实时测试环境空气的温度、湿度、和光线亮度。光线亮度分三个等级:光线低、光线适中、光线高。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID210独立键盘与矩阵键盘模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,
20. 数字电子日历系统设计
功能描述:使用单片机计时和驱动液晶显示器工作,显示日期、星期、时钟信息,并可通过键盘对年、月、日、时、分、秒等进行设置;注意每年各月天数的处理和星期的计算。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID210独立键盘与矩阵键盘模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,按键键值自定义
21. 带上下限报警的温湿度系统设计
功能描述:采集环境空气温度和湿度,并在LCD液晶上显示出实时数值;可通过键盘按键设置温度的上限值和下限值,当温度超过上下限值时产生报警,驱动LED灯闪烁。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID210独立键盘与矩阵键盘模块,ID218温湿度传感器模块,ID216流水灯与交通灯模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,按键键值自定义
22. 出租车计价器
功能描述:利用步进电机、按键模拟汽车的起步、加速、迅速行驶、减速、停止等过程,实现出租车计时计程计价的系统。。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID210独立键盘与矩阵键盘模块, ID223步进电机模块
设计说明:
     液晶对比度需要调至适中,否则没有字迹显示出来,按键键值自定义
23. 基于CPLD的矩阵键盘扫描程序设计
功能描述:虽说矩阵键盘可以降低占用单片机IO口的数量,但是随着按键个数的增加,实际所占用单片机IO的数量也是不可忽略的。如果加上驱动一个12864的点阵液晶所占用的IO口,类似89C51这种单片机所剩IO也不多了。另外,如果直接用单片机CPU直接动态扫描矩阵键盘,则CPU资源被占用较多或限制。而采用CPLD扩展驱动方案,键盘的循环的任务就完全由CPLD完成,单片机只要在收到中断后读取下总线数据就可以了;
使用模块:
     ID101 89C51单片机模块,ID104 CPLD模块,ID210独立键盘与矩阵键盘模块
设计说明:
     自定义按键键值,自定义键值读取地址
24. 基于CPLD的数码管动态扫描
功能描述:数码管动态扫描接口方式,占用IO口少,电路简单,但是需要较高频率的循环刷新数据,如果直接用单片机CPU直接驱动,则CPU资源被占用较多或限制。而采用CPLD扩展驱动方案,循环刷新数据的任务就完全由CPLD完成,对单片机而言只要在需要是输送一次显示数据就行,这样对单片机资源占用较少,而且编程也相对简单。
使用模块:
     ID101 89C51单片机模块,ID104 CPLD模块,ID214数码管8模块
设计说明:
     自定义每位段码管显示值写入地址
25. 基于CPLD实现多路模拟串口通信
功能描述:如果一个硬件系统中,以89C51单片机为核心,而却需要使用三四个UART串口通信,其中一种方案就是使用CPLD进行模拟串口的通信协议,扩展多个UART串口出来,然后用单片机总线进行各个串口的数据发送和读取。
     依次类推,可实现IIC,SPI等多种通信串口的扩展。
使用模块:
     ID101 89C51单片机模块,ID104 CPLD模块,ID204 RS232接口模块
设计说明:
     此系统需要多组硬件
26. 基于CPLD的线路编码及光通信系统设计
功能描述:自选一个线路编码,将编码后数据通过光发端机转换为光信号,经过光纤传输后,再通过光收端机还原成电信号,进行时钟提取、解码输出;将解码输出信号与原码进行对比
使用模块:
     ID101 89C51单片机模块,ID104 CPLD模块,ID211 光纤收发模块
设计说明:
     线路编码电平必须为TTL电平,否则无法直接通过光端机收发
27. 基于RS485总线分布式温湿度采集系统设计
功能描述:主机模块通过RS485总线,采用主从问询方式获得各个从机采集的温湿度值,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID202 RS485接口模块;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID202 RS485接口模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID202 RS485接口模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID202 RS485接口模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
28. 基于CAN总线分布式温湿度采集系统设计
功能描述:
    主机模块通过CAN总线,获得各个从机采集的温湿度值,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID221 CAN接口模块;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID221 CAN接口模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID221 CAN接口模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID221 CAN接口模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
29. 基于NRF24L01模块的无线遥控器设计
功能描述:通过无线模块,将按键键值发射出去;接收端接收后控制对应的LED灯亮灭。
使用模块:
     ID101 89C51单片机模块,ID207 2.4G无线通信模块,ID216流水灯与交通灯模块
设计说明:
     此系统需要多组硬件
30. 基于NRF24L01模块的无线手持信号采集笔设计
功能描述:将待测试信号通过AD采样离散量化为数字化数值,再通过无线模块将测得数据发射出去;接收端收到波形数据后在LCD液晶上还原显示出来
使用模块:
     ID101 89C51单片机模块,ID207 2.4G无线通信模块,ID209点阵液晶12864模块,ID225 AD采样模块
设计说明:
     此系统需要多组硬件;待测信号频率不能太高,幅度值0~5V
31. 基于NRF24L01无线传输分布式温湿度采集系统设计
功能描述:主机模块通过NRF24L01无线传输,采用主从问询方式获得各个从机采集的温湿度值,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID207 2.4G无线通信模块;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID207 2.4G无线通信模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID207 2.4G无线通信模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID207 2.4G无线通信模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
32. 基于ZIGBEE传输分布式温湿度采集系统设计
功能描述:主机模块通过ZIGBEE无线传输,获得各个从机采集的温湿度值,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID207 2.4G无线通信模块;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID222 ZIGBEE模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID207 ZIGBEE模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID207 ZIGBEE模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
33. 基于GSM模块的基站定位技术研究
功能描述:通过GSM模块登记的多个基站信号强度的比较,可获得GSM模块相对于基站的位置,根据查询基站的坐标从而得到GSM模块较为准确的位置,将获得的定位位置坐标通过LCD液晶显示出来
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID201 GSM/GPRS模块;
设计说明:
     一些基站位置数据可通过互联网获得。
34. 基于GSM的远程家电遥控设计
功能描述:通过短信方式,自定义短信关键字符与电器的对应关系,动作状态的对应关系,控制指定电器的开关。、
使用模块:
     ID101 89C51单片机模块,ID216流水灯与交通灯模块,ID201 GSM/GPRS模块;
设计说明:
     自定义短信协议;电器用“ID216流水灯与交通灯模块”中的LED灯代替
35. 基于GSM的远程分布式温湿度采集系统设计
功能描述:通过短信方式,各个从机将采集的温湿度值间隔一定时间向主机提交一次,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID201 GSM/GPRS模块;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
36. 基于GPRS的远程分布式温湿度采集系统设计
功能描述:各个从机监测各地温湿度,间隔1小时提交一次。所有监控状态显示在主机驱动的液晶显示屏上。
使用模块:
有外网固定IP的计算机一台(SocketTool调试工具/自己编写软件)
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID201 GSM/GPRS模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
37. 基于RC522的实现IC卡的权限验证、扣费、卡内信息显示等
功能描述:模拟一个实际中使用的环境(如公交IC卡,浴室控水器,自行车租赁等),当用户IC卡刷卡时,扣除一定的费用,并将卡内必要信息在读卡器显示屏上显示出来。
使用模块:
ID101 89C51单片机模块(从机1),D209点阵液晶12864模块,ID203 RFID模块
设计说明:
     为降低难度,读卡器内的用户信息为本地已存信息。
38. 基于WIFI无线传输分布式温湿度采集系统设计
功能描述:通过WIFI局域网,各个从机将采集的温湿度值间隔一定时间向主机提交一次,显示在主机驱动的液晶显示屏上。
使用模块:
ID101 89C51单片机模块(主机),ID209点阵液晶12864模块,ID208 WIFI模块,无线路由器;
ID101 89C51单片机模块(从机1),ID214数码管8模块,ID208 WIFI模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机2),ID214数码管8模块,ID208 WIFI模块,ID218温湿度传感器模块;
ID101 89C51单片机模块(从机3),ID214数码管8模块,ID208 WIFI模块,ID218温湿度传感器模块;
……
设计说明:
     此系统需要多组硬件
39. 手机接打电话系统设计
功能描述:设计并完成手机接打电话功能,完能和真正手机的通话功能
使用模块:
     单片机模块,ID209点阵液晶12864模块,键盘模块,手机模块
设计说明:
     此系统涉及内容较多,系统性强,有一定开发难度
40. 两路用户的电话时分交换机系统设计(选配)
功能描述:
    实现话机的摘挂机检测,拨号检测,号码识别,拨号音、忙音、回铃音、振铃的产生与控制,PCM编译码芯片的驱动,时分交换控制,电话呼叫流程逻辑,以及电话通信状态的液晶同步显示等。
使用模块:
     ID101 89C51单片机模块,ID209点阵液晶12864模块,ID104 CPLD模块,ID227电话接口模块,ID229时分交换模块,两部电话单机
设计说明:
     此系统涉及内容较多,系统性强,有一定开发难度
七、设备配置清单
序号 编号 名               称 数量
1 PE-01 交流电源及同步变压器组件 1件
2 PE-02 功率二极管组件 1张
3 PE-03 晶闸管组件 1件
4 PE-04 双向晶闸管组件 1件
5 PE-05 GTR、MOSFET、IGBT组件 1件
6 PE-06 三相芯式变压器组件 1件
7 PE-07 灯组负载组件 1件
8 PE-08 电抗器、变压器组件 1件
9 PE-9 给定及电压指示组件 1件
10 PE-10 交流电参数表组件 1件
11 PE-11 直流电参表组件 1件
12 PE-12 单结晶闸管触发电路 1件
13 PE-12B TC785触发电路 1件
14 PE-13 TC787触发电路组件 1件
15 PE-14 可调电阻组件 1件
16 PE-15 智能故障实训考核仪器(可以联网考核,也可以不用电脑单机考核) 1件
17 PE-16 直流斩波电路 1件
18 实验桌 铁质长方体封闭式结构,造型美观大方;设有抽屉、柜门,用于放置工具、存放挂件及资料 1台
19 实验台   1套
20 学生凳 钢木方凳 2张
21 汽车电子制作演示套件及开发平台 包括软件、硬件 1套
仿真器 51仿真器
51编程器
AVR仿真器编程器
JLINK仿真器编程器
FPGA/CPLD编程器
22 通信板 1)实验台地址范围0-255。
2)具有WIFI、RJ45、RS485上位机通信接口。
3)上位机与各实验台智能测量仪表数据交换,接口转换功能。
4)工作温度范围-20℃~+50℃。
1套
23 上位机软件 1)添加、删除、配置各实验台模块。
2)实时监测各实验台各项模块实时参数。
3)远程控制各实验台模块功能开关,按键锁定。
4)软件用户登录管理功能。
1套
24 实训连接线 配备两种不同的实训联接线,两种不可以互插,实训安全。 1套
25 实验指导书  茂育 1套

友情提示:
1、设备验收:各采购单位收货时请检查汽车电工电子实训平台的货品外观,核实汽车电工电子实训平台的数量及配件,拒收处于受损状态的汽车电工电子实训平台;
2、设备质保:茂育将为各采购单位提供汽车电工电子实训平台产品说明书内的质保条件和质保期,在质保范围内提供对汽车电工电子实训平台的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车电工电子实训平台选型错误或汽车电工电子实训平台购买数量错误,造成汽车电工电子实训平台的退换货要求,将不被接受;
4、设备货期:对汽车电工电子实训平台的发货期为参考值,如您需要了解汽车电工电子实训平台的精确货期,请与上海茂育的销售人员联系;
5、咨询电话:如各采购单位对汽车电工电子实训平台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关汽车电工电子实训平台的技术咨询。

 找不到想找的产品?请点击产品导航页


我们的优势:

品牌理念品牌理念 标准流程 标准流程 有效沟通有效沟通专业管理 专业管理客户视图 客户视图优秀团队优秀团队品质保证品质保证无忧售后无忧售后
上海茂育科教设备有限公司,立于上海,心怀天下
生产基地:上海松江工业园
销售中心:上海市普陀区祁安路88-6号
业务电话:021-56311657 , 56411696 , 业务传真:021-56411696 公司邮箱:shanghaimaoyu@126.com
教学设备厂 沪公网安备 31010702001294 号 沪ICP备13020377号-1
备案
