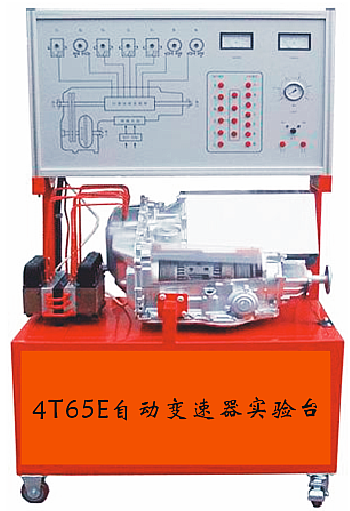

MYQB-15别克自动变速器实验台

别克自动变速器实验台是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用别克AT65E型原厂电控自动变速器为基础,调速三相电机为动力源,可对自动变速器进行档位显示、换档等各项测试工况实际操作。真实展示电控自动变速器组成结构和原理及工作过程。通过实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握自动变速器的构造和原理,提高学生对自动变速器的初步认识,使学生了解自动变速器起到更直观更深入的教学目的,是各汽车学校对自动变速器系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、别克自动变速器实验台结构组成:
该设备采用别克AT65E自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相调速电机、节气门体总成、发动机曲轴传感器及信号盘、诊断座、压力表、故障设置系统、原车电路原理图板及检测端子、移动台架等。配任务驱动教学模式的实训指导书及台架操作说明书。各传感器及执行器安装数字显示表、台架安装主油道压力表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、
别克自动变速器实验台功能特点:
1. 自动变速器正常运转,二极管显示电磁阀工况。
2.故障模拟系统可模拟实际运行工况,设置多种实车自动变速器常见故障。具体内容详见故障模拟设置装置说明。
3.指针式压力表指示主油道压力值。
4..实训台面板上绘有彩色喷绘电路图,喷绘图加装有机玻璃保护,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理。
5.实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器,如电阻、电压、电流、频率、波形信号等。
6.配备原车诊断座,可使用电脑诊断仪对自动变速器电控系统读取故障码和数据流等。
7.实训台加装电源总开关、及其他转动部位防护罩等安全保护装置。
8.变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试。
9.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
四、
别克自动变速器实验台技术参数:
1、外形尺寸:1450×1000×1750mm
2、外接电源:交流220V±10% 50Hz
3、工作电压:直流12V
4、工作温度:-40℃-+50℃
5、三相异步电动机:电压:AC 220V/380V 50Hz、电流:11.8A/6.8A、功率:3KW、转速:1420r/min
6、钢管:40*40*3mm
7、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:120*80mm
