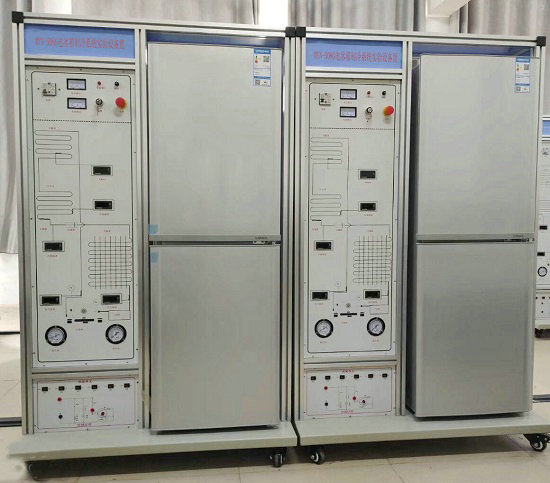

MYN-508G电冰箱制冷系统实验设备




电冰箱制冷系统实验设备(直冷)根据职业教育课程改革和教材建设规划”要求技能实训,针对冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。强化了学生对冰箱系统管路的安装与维修系统调试等的等的综合职业能力。该设备适合高职院校、中职类的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)等的实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、电冰箱制冷系统实验设备(直冷)特点:
1、实训设备采用真实的直冷式双门电冰箱系统,直观展示了直冷式双门电冰箱的系统结构、工作原理,可以清楚的看到制冷循环系统结构,并配有真空压力表、温度表等,便于教学演示讲解及学生对课本知识的理解掌握。
2、整套电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式电冰箱实训的要求。
3、系统采用真实的制冷机组,满足实训教学要求。
4、可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。
三、技术参数:
1、输入电源:单相三线~220V±10% 50Hz
2、装置容量:<0.4kVA
3、外形尺寸:1100mm×650mm×1700mm
4、制冷剂类型:R600a
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
四、基本装备:
1、实训柜:采用铁质双层亚光密纹喷塑结构。
2、直冷式电冰箱1台。
3、交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
4、交流电流表1只:测量范围0~1A,精度1.5级,用于观测系统启动电流及正常工作电流。
5、智能温度仪5只:采用PT100传感器,测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度以及环境温度。
6、真空压力表3只:测量范围为-0.1~0.9MPa,可显示系统低压侧、高压侧及冷凝后的压力。
7、故障模拟设置系统1套:通过阀门的调节或开关切断电路来设置制冷系统的故障。
8、直冷式电冰箱制冷系统流程图1套:印有制冷系统流程图,并设有相应的测量仪表。
9、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
五、实训项目:初级技工基本技能实训
1、专用工具的操作
2、制冷系统试压及检漏
3、制冷系统抽真空及充注制冷剂
中级技能实训(设计、安装、调试及检修)
4、直冷式电冰箱系统调试
5、直冷电冰箱故障模拟设置
6、直冷式电冰箱维修及故障分析

友情提示:
1、设备验收:各采购单位收货时请检查电冰箱制冷系统实验设备(直冷)的货品外观,核实电冰箱制冷系统实验设备(直冷)的数量及配件,拒收处于受损状态的电冰箱制冷系统实验设备(直冷);
2、设备质保:茂育将为各采购单位提供电冰箱制冷系统实验设备(直冷)产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的电冰箱制冷系统实验设备(直冷)选型错误或购买数量错误,造成电冰箱制冷系统实验设备的退换货要求,将不被接受;
4、设备货期:电冰箱制冷系统实验设备(直冷)的发货期为参考值,如您需要了解电冰箱制冷系统实验设备(直冷)的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对电冰箱制冷系统实验设备(直冷)有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电冰箱制冷系统实验设备(直冷)的技术咨询。
