MYKT-14中央空调电气技能实训装置
中央空调电气技能实训装置-适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。
二、实训装置特点：
1、直观性强：部分执行设备布局于面板表面，以便学生了解小型冷库电气控制电路的实物结构，并可直观地观察相应部件的运行动作情况；还设有工作状态指示灯，便于实训操作
2、实训性强：计算机设置故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
三、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重 量：50kg
5.、外形尺寸：700×600×1700mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、基本配置与功能：

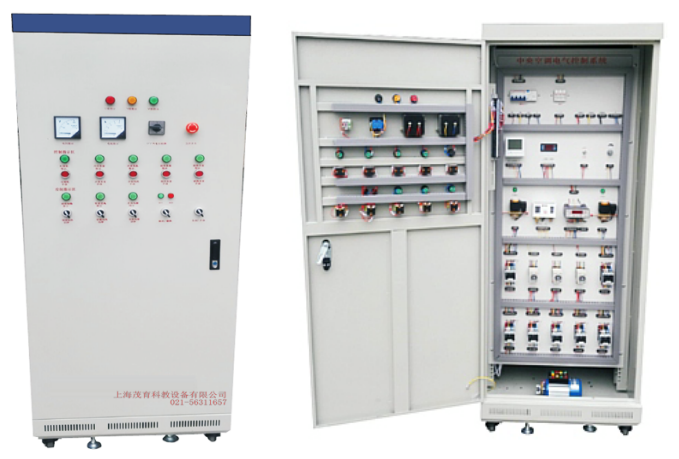

1、实训柜：采用铁质双层亚光密纹喷塑结构装有四个移动轮，方便移动，柜体为蓝色，柜门为白色，漂亮大气.面板为铁质：彩色喷绘，
2、交流电压表1：测量范围0～500V,精度1.5级，用于监测电源电压,提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只万能开关，切换输入电网电压值。
3、电流表3只：测量范围5A,测量在线电流
4、安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
5、电气控制柜部分：这一部分包括控制继电器、交流接触器、热保护继电器等
6、电气控制柜门上就是控制面板、提供各种按钮。万能开关、电压表、电流表、指示灯等。柜子内提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等.
7、为保护设备中的系统电气使用的各个电气元件:如开关、电压表、电流表、指示灯等。低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮，都分别用电线连接到时了特殊的接线端子上，在使用过程中，只需要用导线直接连接，不会损坏系统中的无器件，经久耐用。
8、为了避免元件图接线图的丢失和损坏，柜体内电气装板上每一个电器元件下面都喷绘有红色接线图，与元件的接线图一致，
五、考核系统：
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计，打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误，电脑自动显示实验失败。
9、学生输入故障码三次，有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口，已设置多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
六、实训项目：
1、中央空调电气控制设备的认识与了解
2、中央空调电气控制系统的运行
3、设故与排故训练
4、认识中央空调的结构及设备的实训
5、中央空调启动和停止的实训
6、中央空调的制热运行、调节操作实训
7、中央空调的制冷运行、调节操作实训
8、对中央空调的运行工况及各运行参数进行检测实训
9、中央空调机的工作流程
10、电气电路的设计
11、实训操作的现场操作的区别
12、现场电路的检修
七、配置表：
|
序号 |
名称 |
数量 |
单位 |
|
1 |
高低压力保护器 |
1 |
个 |
|
2 |
中央空调控制器010 |
1 |
个 |
|
3 |
漏电开关4+N10a |
1 |
个 |
|
4 |
380V电压表 |
1 |
个 |
|
5 |
电流表 |
1 |
个 |
|
6 |
按钮 |
5 |
个 |
|
7 |
旋钮 |
5 |
个 |
|
8 |
22ac/220v指示灯 |
8 |
个 |
|
9 |
16ac/220v指示灯 |
4 |
个 |
|
10 |
考核软件 |
1 |
个 |
|
11 |
智能考核系统 |
1 |
个 |
|
12 |
中央空调控制器 |
1 |
套 |
|
13 |
交流接触器 |
6 |
个 |
|
14 |
中央空调机组控制柜 |
1 |
套 |
|
15 |
房间温度控制器-液晶 |
1 |
个 |
|
16 |
电磁阀3/8 |
1 |
个 |
|
17 |
房间电磁阀3/8 |
1 |
个 |
|
18 |
指示灯 |
5 |
个 |
|
19 |
急停开关 |
1 |
个 |
|
20 |
万能检测开关-3相 |
1 |
个 |
|
21 |
A2连接线(单头) |
3 |
根 |
|
22 |
10K模拟电位器 |
1 |
套 |
|
23 |
小超人电动机综合保护器 |
1 |
个 |
|
24 |
延时继电器220V/100s |
3 |
个 |
|
25 |
电动机220/380V |
1 |
个 |
|
26 |
实验指导书茂育配套 |
1 |
本 |
